ABDECKUNGEN
Vordere Abdeckung
1. Die vier Schrauben, mit denen die Abdeckung am Rahmen und an der
hinteren Abdeckung befestigt ist, mit einem Schraubendreher entfernen.
2. Die Abdeckung über die rechte Tretkurbel schieben und vom Rahmen
nehmen.
Hintere Abdeckung
1. Die fünf Schrauben, mit denen die Abdeckung am Rahmen und an der
vorderen Abdeckung befestigt ist, mit einem Schraubendreher entfernen.
2. Die vordere Abdeckung abnehmen.
3. Die restlichen Schrauben abmontieren, mit denen die Rückseite am Rahmen
befestigt ist. Die hintere Abdeckung über die rechte Tretkurbel schieben und
vom Rahmen nehmen.
SCHWUNGRAD/STEHLAGER
Hinweis: Das Schwungrad wiegt knapp 43 Pfund. Daher sollten Sie beim
Austausch die Hilfe einer zweiten Person in Anspruch nehmen.
1. Den Riemen abziehen.

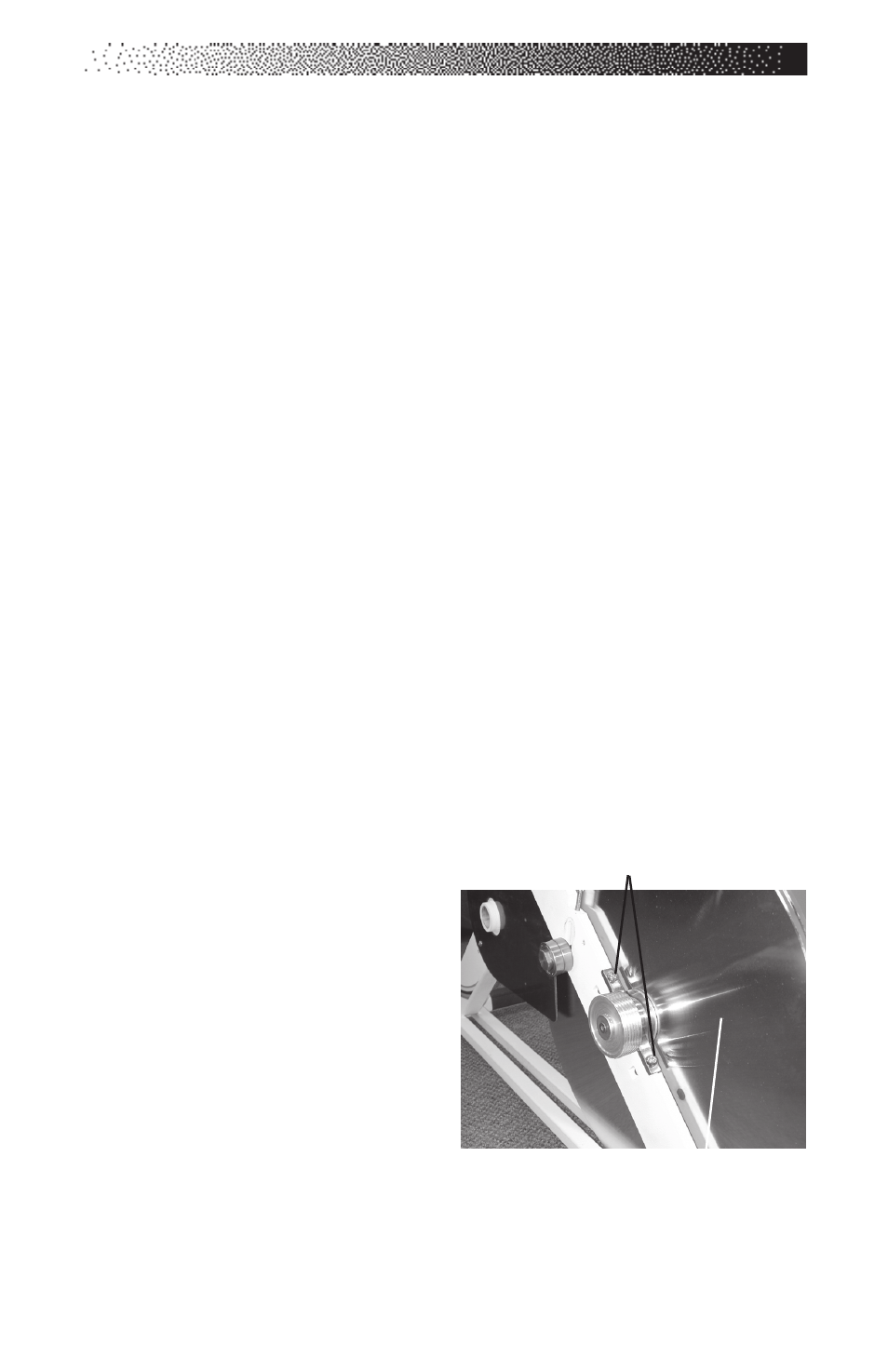

2. Die beiden Befestigungsschrauben,
mit denen die Stehlager auf beiden
Seiten des Schwungrads am
Rahmen befestigt sind, mit einem
5-mm-Inbusschlüssel abmontieren.
3. Das Schwungrad zu zweit aus dem
Rahmen heben.
4. Das Schwungrad mit der
Riemenscheibe nach oben auf eine
gepolsterte Fläche legen.
Hinweis: Das Schwungrad auf eine
gepolsterte Fläche legen. Jegliche
Schäden am Schwungrad (Kerben,
Dellen usw.) beeinträchtigen
dessen Leistung
AUSBAU UND AUSTAUSCH VON TEILEN
Stehlager
Befestigungsschrauben
Schwungrad
