3 MONTAGE- UND INSTALLATIONSANWEISUNGEN

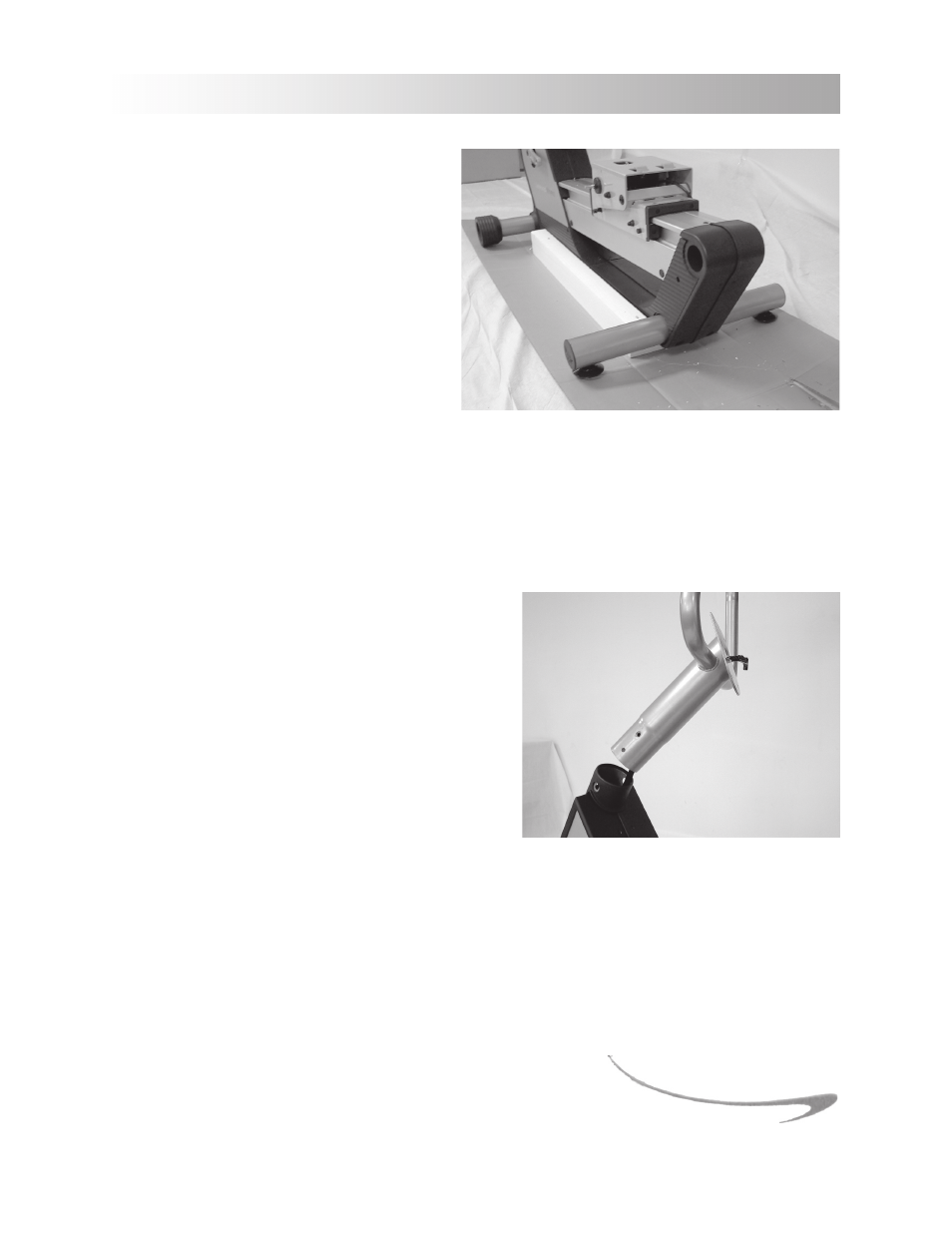

.5. Heckstabilisator
1. Legen Sie den Heckstabilisator und die
Einstellfüße bereit.
2. Schieben Sie den Heckstabilisator auf
der Rückseite des Rahmens von rechts
in Position und drehen Sie ihn, bis die
Einstellschraube in der Ausrichtkerbe liegt.
Wie auch beim Frontstabilisator müssen Sie
aufpassen, dass die Kunststoffhülse nicht
verschoben wird.
3. Die Befestigungsschraubenlöcher des
Rahmens mit denen des Heckstabilisators
ausrichten. Sichern Sie den Heckstabilisator,
indem Sie Zahnscheiben auf jede der beiden M8x30 Schrauben setzen und diese mit einem 6mm
Sechskantschlüssel festziehen.
4. Schrauben Sie den Einstellfuß in die Unterseite des Heckstabilisators. Nehmen Sie zunächst an, dass Ihr
Boden eben ist, und drehen Sie jeden Fuß fest in den Heckstabilisator.
.5. Display-Konsole
Befestigung des Konsolenmasts am Rad
1. Vor Installation des Konsolenmasts am Rahmen
suchen Sie die (2) Kabel oben am vorderen
Rahmenrohr. Schieben Sie die Kabel durch das Rohr
und aus dem Loch oben am Konsolenmast.
2. Stecken Sie den Konsolenmast in das vordere
Rahmenrohr, und richten Sie dabei die Löcher der
Mast-Befestigungsschrauben mit dem Rahmen und
der Kunststoffhülse aus.
3. Sichern Sie den Konsolenmast am Rahmen, indem
Sie Zahnscheiben auf jede der (3) M8x20 Schrauben
setzen und diese mit dem 6mm Sechskantschlüssel festziehen.
