LeMond g-force RT - Handbuch (Seite 16)

1

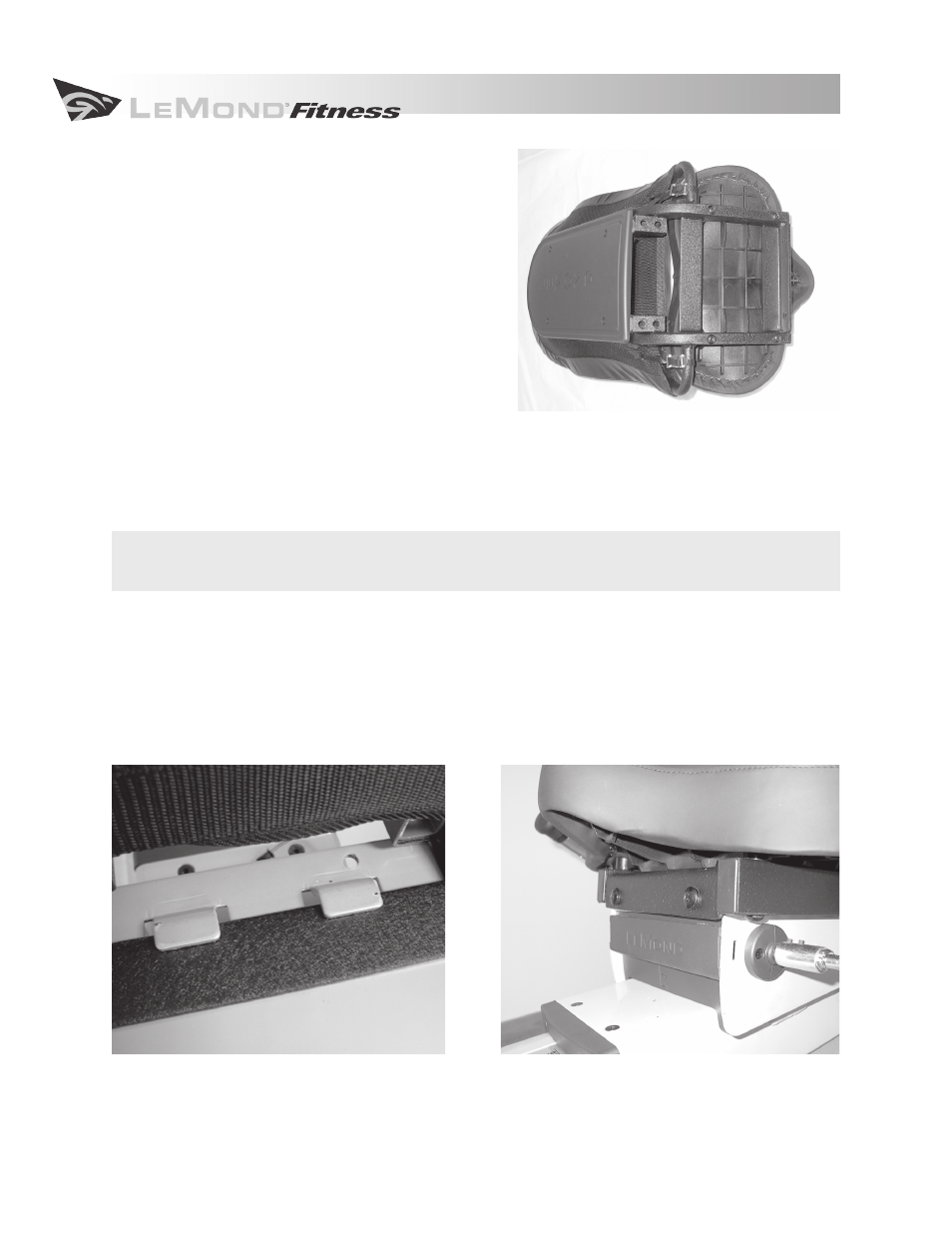

Befestigung des Sattels am Sitz
1. Setzen Sie die Sitzunterseite auf die Schienen des
Sitzes.
2. Sichern Sie die Sitzunterseite am Sitz, indem Sie (4)
Zahnscheiben auf jede der (4) M8x50 Schrauben
setzen und diese mit dem 6mm Sechskantschlüssel
festziehen.
Befestigung des Sitzes am Rahmen
Hinweis: Befestigen Sie die Haltegriffe und die Sitzunterseite,
bevor Sie den Sitz am Radrahmen befestigen.
1. Suchen Sie die beiden Laschen oben auf dem Sitzträger unter der Sitzschiene des Rahmens.
2. Unter dem Sitz befindet sich eine Stange, die entlang der Sitzbreite läuft. Haken Sie die Laschen am
Sitzträger auf die Stange am Sitz. (A)
ACHTUNG: Passen Sie auf, dass Sie das Kabel der Herzfrequenz-Kontaktgriffe nicht einklemmen,
wenn Sie den Sitz am Sitzträger befestigen.
3. Senken Sie den Sitz auf den Sitzträger ab und richten Sie die Löcher vorne am Sitz mit denen am Sitzträger
aus. (B)
4. Sichern Sie den Sitz am Sitzträger, indem Sie (2) Unterlegscheiben und (2) Zahnscheiben auf jede der (2)
M8x20 Schrauben setzen und diese mit dem 6mm Sechskantschlüssel festziehen.
3 MONTAGE- UND INSTALLATIONSANWEISUNGEN
A B
