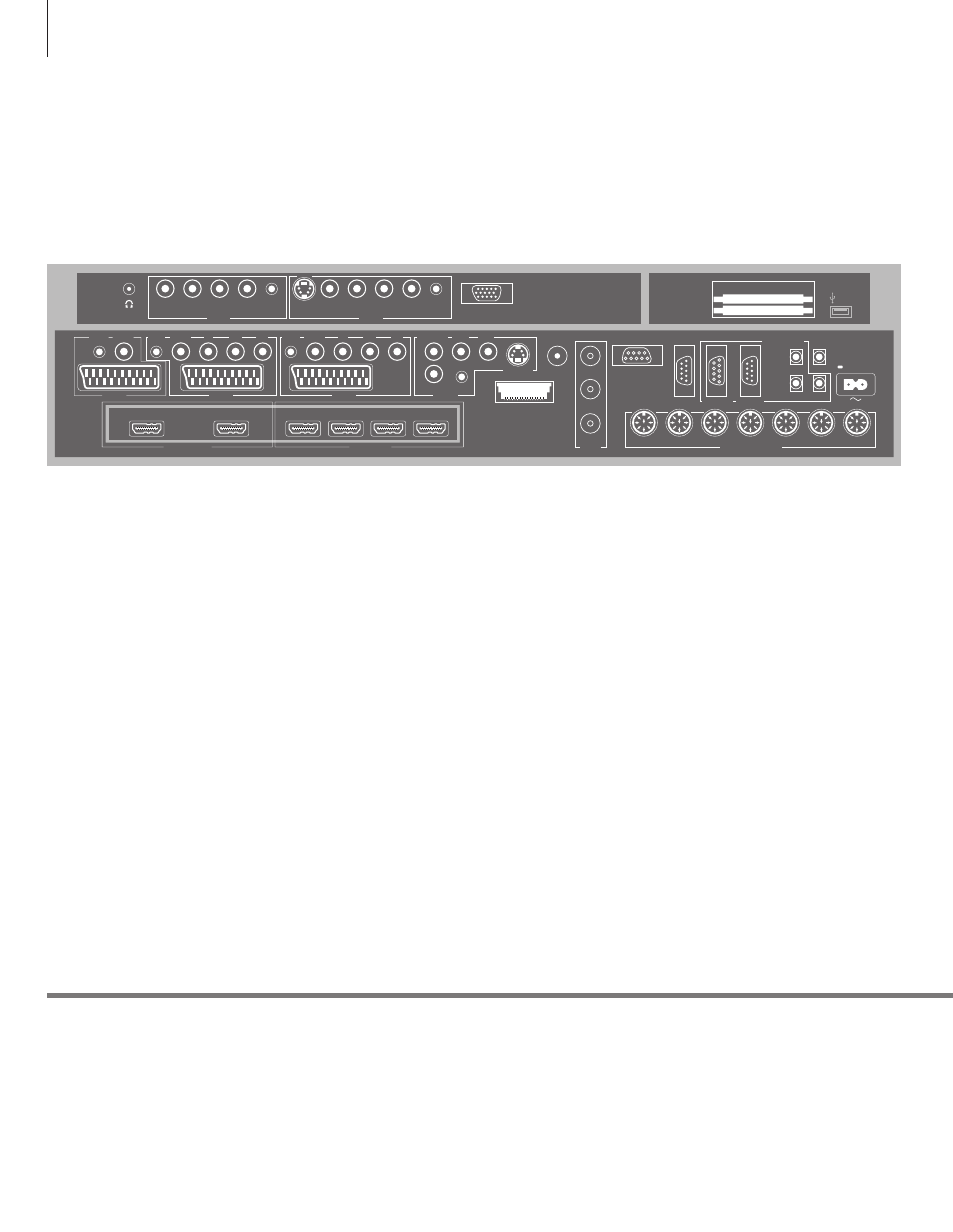

Anschlussfelder
Sämtliche Geräte, die Sie am Hauptanschlussfeld anschließen, müssen im Menü
ANSCHLÜSSE registriert werden. Am seitlichen Anschlussfeld angeschlossene
Geräte können ebenfalls im Menü ANSCHLÜSSE registriert werden.
Nützliche Hinweise
Stromsparmodus
Netzkabel
Master Link darf nicht angeschlossen sein, wenn STROMSPARMODUS im Menü STANDBY-EINSTELLUNGEN
auf EIN gestellt ist. Wenn STROMSPARMODUS auf EIN eingestellt ist und sich das TV-Gerät im Standby-
Betrieb befindet, ist die Buchse MASTERLINK deaktiviert. Das bedeutet, dass Sie von Ihrem Audio- oder
Videosystem im Linkraum aus keinen Zugriff auf Ihr TV-Gerät haben, solange sich das TV-Gerät im
Hauptraum im Standby-Modus befindet. Des Weiteren ist es nicht möglich, Aufnahmen von an AV-Buchsen
angeschlossenen Quellen durchzuführen. Weitere Informationen finden Sie in der Bedienungsanleitung.
Stecken Sie das Netzkabel in die ~-Buchse am seitlichen Anschlussfeld Ihres TV-Geräts und in eine
Wandsteckdose ein. Das TV-Gerät befindet sich nun im Standbymodus und ist bereit für die Inbetriebnahme.
AV1
Buchsengruppe für den AV-Anschluss eines
primären Videorecorders oder einer Set-top Box.
Sie können auch andere Zusatzvideogeräte
anschließen.
AV2
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte
AV3
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte
Das TV-Gerät hält einen Signalpfad zwischen
einem Recorder, der an der AV1-Buchse
angeschlossen ist, und einer an der AV3-Buchse
angeschlossenen Aufnahmequelle geöffnet.
Dadurch sind Sie in der Lage, die Quelle an der
AV3 so einzustellen, dass sie sich automatisch
einschaltet, und einen Recorder (an AV1) für
Timer-Aufnahmen der AV3-Quelle zu
programmieren, vorausgesetzt die angeschlossenen
Geräte unterstützen diese Funktionen.
AV4
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte
AV5
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte Hier können Sie auch einen BeoMaster,
eine Kamera oder einen Camcorder anschließen.
AV6
Buchsengruppe für den AV-Anschluss zusätzlicher
Videogeräte Hier können Sie auch eine Kamera
oder einen Camcorder anschließen.
CTRL (AV1 – AV6)
Für IR-Steuersignale an ein externes Gerät, das an
einer AV-Buchse angeschlossen ist
L-IN, R-IN (AV4 – AV6)
Linker und rechter Line-Eingang. AV5 und AV6
dienen als Audioanschlüsse (z. B. für eine Kamera
oder einen Camcorder).
VIDEO IN (AV4 – AV6)
Anschluss für das Videosignal. An AV5 und AV6
können Sie eine Kamera oder einen Camcorder
anschließen.
Y – Pb – Pr (AV2 – AV3)
Für Videosignale von einer externen Quelle, wie
z. B. einer HDTV-Quelle. Sie können diese Buchse
zusammen mit einer AV-Buchse oder einer
digitalen Audiobuchse verwenden.
SPDIF (AV1 – AV6)
Digitaler Audioeingang (z. B. für einen DVD-Player).
S VIDEO (AV4, AV6)
Für den Anschluss von Geräten mit einem Y/C-
Ausgang (z. B. eine Spielkonsole).
HDMI OUT (DISPLAY 1 - 2)
Einen Plasmabildschirm und/oder Projektor
anschließen. Möchten Sie nur einen Bildschirm
oder einen Projektor anschließen, schließen Sie
das Gerät an der DISPLAY 1-Buchse an.
Andernfalls schließen Sie den Bildschirm an der
DISPLAY 1-Buchse und den Projektor an der
DISPLAY 2-Buchse an. Es ist nicht möglich, zwei
Bildschirme oder zwei Projektoren gleichzeitig
anzuschließen.
HDMI IN (A–D)
Zum Anschluss einer High-Definition Multimedia
Interface-Videoquelle oder eines PCs. Eine HDMI-
Buchse ist möglicherweise vom eingebauten
Videogerät belegt. Die Quellen können in jeder
AV-Buchsengruppe registriert werden. Um mehr
HDMI-Buchsen zu erhalten, können Sie einen
HDMI-Expander an die HDMI C-Buchse anschließen.
ANT (1–3)
Antenneneingangsbuchse DVB–T/C (1) für Signale
von einer Außenantenne/aus einem Kabelnetz,
DVB–S (2) für Signale von einer Satellitenschüssel
oder Außenantenne bzw. aus einem Kabelnetz
bzw. (3) für Signale von einer Außenantenne/aus
einem analogen Kabelnetz.*
1
POWER LINK
CONTROL
CENTRE 1
CINEMA MONITOR
SMARTCARD
PCMCIA
IR IN
DTV DATA
MASTER LINK
1(SUB)
1
ANALOGUE
DVB-S
DVB-T/C
2
3
2 3 4
TTL
5 6
ANT HDMI IN HDMI OUT
AV 4 AV 3 RS232
IR IN
CTRL SPDIF
VIDEO IN L IN R IN
IR 1+2
LINK TV S VIDEO
Y SPDIF CTRL Pb Pr
AV 2
AV 5
AV 1
Y SPDIF
DISPLAY 1
CTRL SPDIF CTRL Pb Pr
R IN L IN
VIDEO
IN SPDIF CTRL
DISPLAY 2 A B C D
AV 6
R IN L IN
VIDEO
IN SPDIF CTRL
VGA
S VIDEO
