*DVB
Programme mit
Kopierschutz
Die Anzahl und die Typen der DVB-Buchsen sind davon abhängig,
welches DVB-Modul im TV-Gerät installiert ist.
Ist das Bild beim Abspielen von kopiergeschützten Pay-per-View-Programmen
verzerrt, schließen Sie die Set-top Box direkt an das TV-Gerät an. Nicht über
einen VCR anschließen.
LINK TV
Antennenausgang für die Verteilung von
Videosignalen in andere Räume
DTV DATA
Für zukünftige Zwecke
MASTER LINK
Für ein kompatibles Bang & Olufsen Audio- oder
Videosystem Die Buchse dient auch für den
Anschluss des BeoLink-Systems zur Verteilung von
Ton und Bild im ganzen Haus.
CENTRE 1
Für den Anschluss eines Centerlautsprechers, z. B.
eines BeoLab 7. Weitere Informationen entnehmen
Sie der Bedienungsanleitung des Lautsprechers.
POWER LINK 1–6
Für den Anschluss externer Lautsprecher in einer
Surround-Sound-Konfiguration Weitere
Informationen finden Sie in der Bedienungsanleitung.
1 (SUB)
Für den Anschluss von bis zu zwei Bang & Olufsen
Subwoofern. Einen Kabelsplitter für derartige
Verbindungen erhalten Sie bei Ihrem Bang & Olufsen
Fachhändler.
IR IN (9-polig)
Zum Anschluss eines IR-Empfängers für die
Fernbedienung des Systems.
MONITOR
Für einen Plasmabildschirm
CINEMA
Für ein Hausautomatisierungssystem
TTL/RS232
Nur für Konfigurationen in Hotels
IR IN (Mini-Klinke)
Für einen zusätzlichen IR-Empfänger, wenn das
TV-Gerät zusammen mit einem Projektor
konfiguriert wird
IR 1+2
Für einen externen IR-Sender in Home Cinema-
Konfigurationen oder einen HDMI-Expander
~ – Netzanschluss
Netzanschluss
VGA
Buchse für den Anschluss einer HD-Videoquelle
oder eines PCs Diese Buchse dient auch für den
Anschluss eines BeoMaster.
PCMCIA (CA-Modul)
Zum Einstecken einer Karte oder eines Moduls für
den Zugriff auf digitale Programme. Wenden Sie
sich an Ihren Bang & Olufsen Fachhandelspartner,
um Informationen zu den kompatiblen Karten-
und Modulkombinationen zu erhalten.
SMARTCARD
Zum Einstecken einer Karte für den Zugang zu
digitalen Programmen. Wenden Sie sich an Ihren
Bang & Olufsen Fachhandelspartner, um
Informationen zu den kompatiblen Karten- und
Modulkombinationen zu erhalten.
PHONES
Zum Anschluss von Stereokopfhörern
> Drehen Sie das Lautstärkerad schnell gegen den
Uhrzeigersinn, um die Lautsprecher stumm zu
schalten. (Beo4: Drücken Sie die Mitte der Taste
.)
> Drehen Sie das Lautstärkerad in eine beliebige
Richtung, um die Lautstärke im Kopfhörer
einzustellen. (Beo4: Drücken Sie oder .)
> Drehen Sie das Lautstärkerad schnell gegen den
Uhrzeigersinn, um den Ton wieder auf die
Lautsprecher umzuschalten. (Beo4: Drücken Sie
die Mitte der Taste .)
HINWEIS: Eine längere Benutzung bei hoher
Lautstärke kann Gehörschäden verursachen!
Der USB-Anschluss (
) ist nur für Software-
Updates vorgesehen und nur bei optionalem DVB-
Modul verfügbar. Näheres erfahren Sie von Ihrem
Bang & Olufsen Fachhändler.
HINWEIS: Videorecorder können nur an die
Buchsengruppen AV1 und AV2 angeschlossen
werden, denn dies sind die einzigen
Buchsengruppen für Videoausgangssignale.
Schließen Sie den primären Recorder an die
Buchse AV1 und den sekundären Recorder an die
Buchse AV2 an.
Einzelne Buchsen in der Abbildung des Hauptanschlussfelds sind u. U. bereits durch interne Anschlüsse belegt. Lassen Sie die
Kabel in diesen Buchsen unbedingt eingesteckt!
B
25

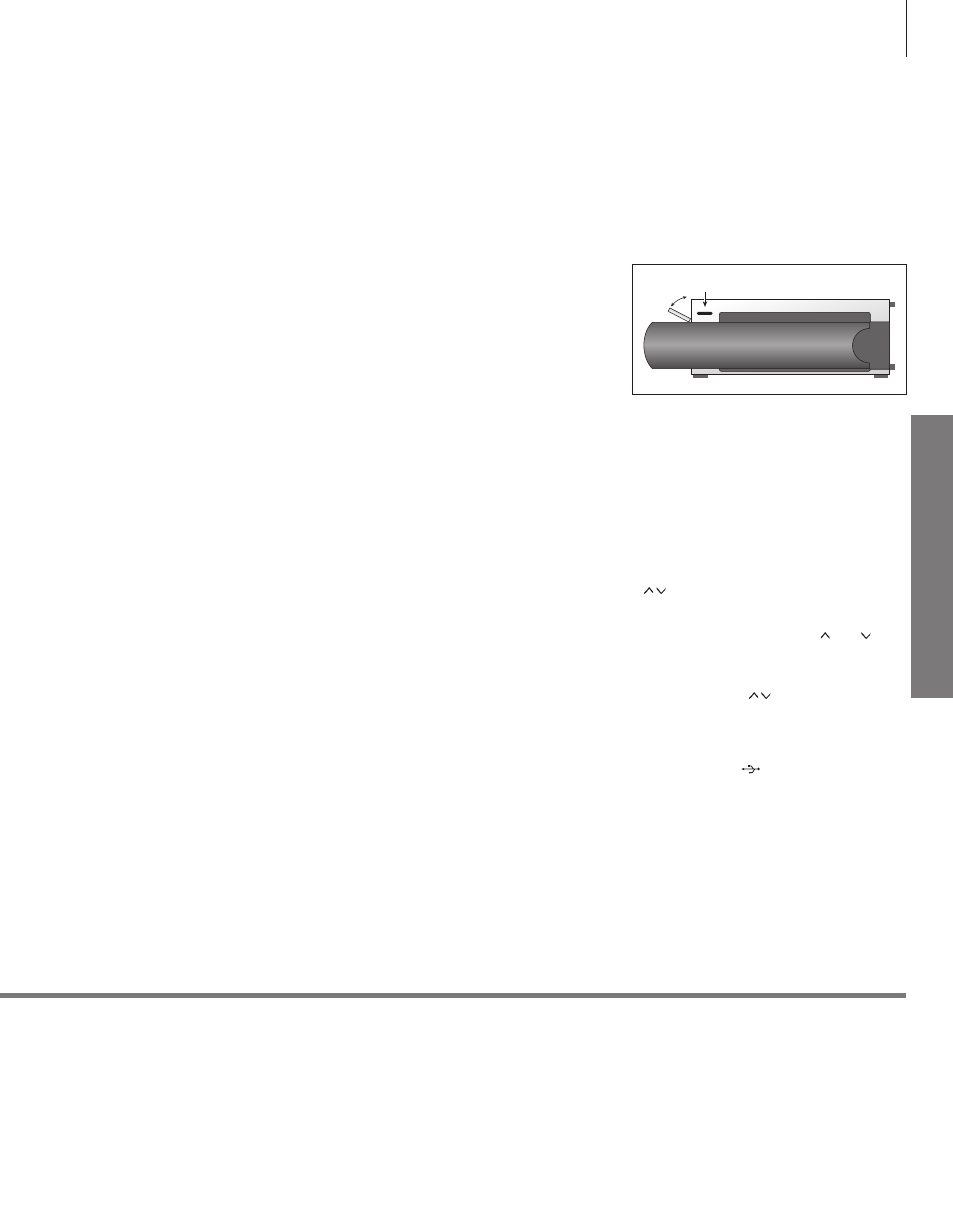

Die Buchsen für temporäre Anschlüsse erreichen
Sie, wenn Sie auf die Taste (B) auf der rechten
Seite des Systems drücken. Das Fach öffnet sich
dann automatisch. Das Fach lässt sich per Hand
wieder schließen.
