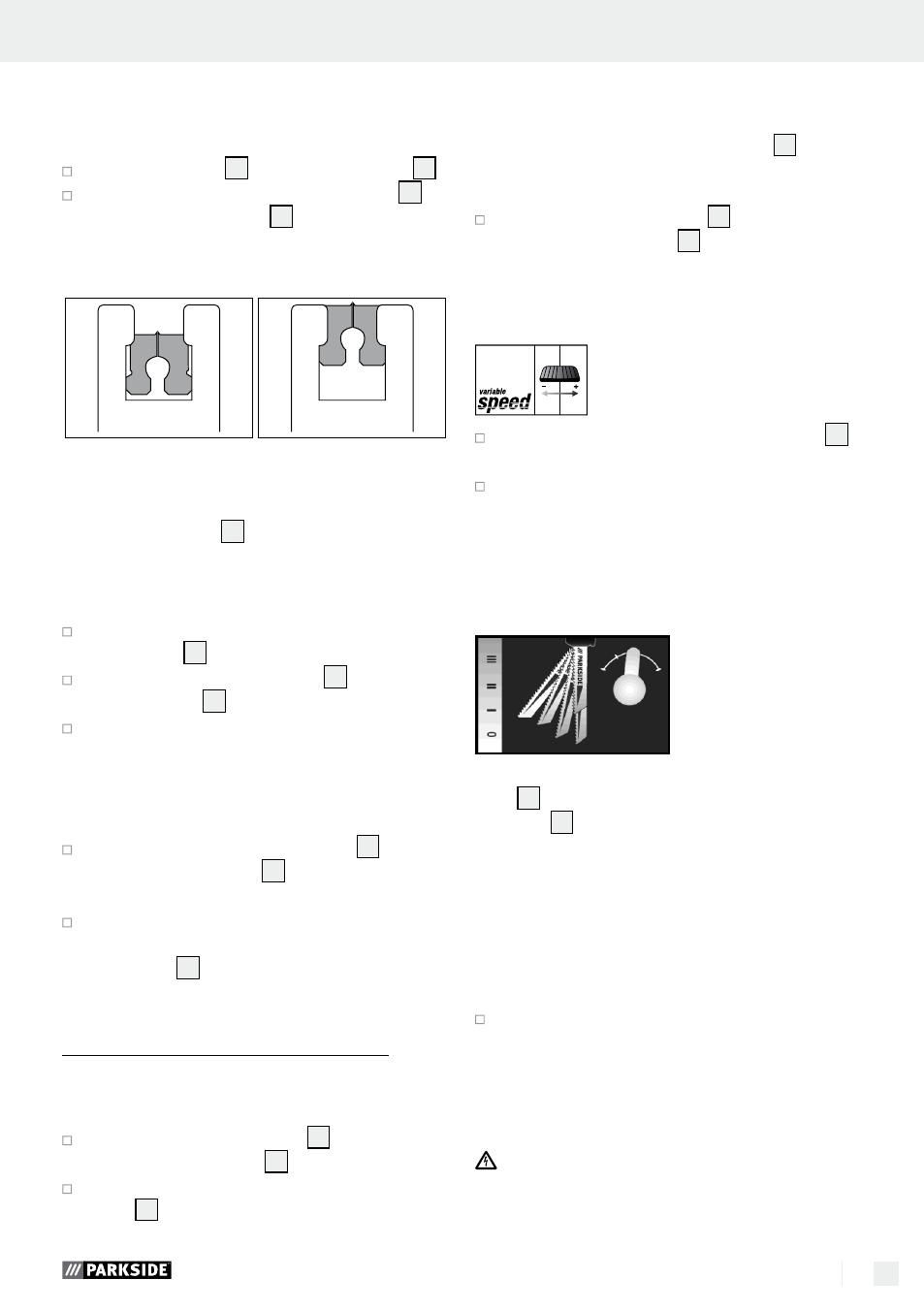

31 IT/CH
Messa in esercizio / Esercizio dell‘apparecchio
Q
Montaggio della protezione
da trucioli staccati
Estrarre il pattino 10 dalla piastra di base 9 .
Inserire la protezione da trucioli staccati 16 da
sotto la piastra di base 9 e spingerla nelle
cave previste per essa. La protezione da trucio-
li può impedire il distacco della superficie.
Q
Montaggio del finecorsa parallelo
Il finecorsa parallelo 19 può essere fissato a scelta
sulla destra oppure la sinistra dell’apparecchio
(vedi Fig. A).
Allentare le due viti dell’apertura di
inserimento
15 .
Spingere il finecorsa parallelo 15 nell’apertura
di inserimento 19 e determinare la distanza.
Serrare nuovamente le due viti alettate.
Q
Collegare l’aspirazione trucioli
Inserire il manicotto di aspirazione 7 nel
canale di aspirazione 8 fino a quando si
sente che il manicotto si è incastrato.
Collegare il dispositivo omologato per l’aspira-
zione di polveri e trucioli al manicotto per l’a-
spirazione
7 (vedi Fig. C).
Q
Esercizio dell‘apparecchio
Q
Regolare l’angolo di taglio
Allentare la vite di fissaggio 11 con la chiave
ad esagono incassato 20 .
Regolare l’angolo di taglio sulla piastra di
base
9 mediante le marcature punzonate
0° / 15° / 30° / 45° (sinistra / destra). A questi
valori corrispondono le cavità per la regolazio-
ne dell’angolo del taglio. L’alloggiamento
possiede una spina d arretramento
21 o (vedi
Fig. B), la quale deve innestarsi nella cavità
corrispondente.
Serrare la vite di fissaggio 11 con la chiave
ad esagono incassato 20 .
Q
Regolazione del numero di colpi
Portare la rotella selezione del numero di giri 4
sul numero di colpi desiderato.
Rilevare la regolazione ottimale sempre prima,
eseguendo una prova pratica.
Q
Regolazione del
sollevamento oscillante
E’ possibile regolare il movimento oscillante della
lama
12 operando sull’interruttore del sollevamento
oscillante 14 . Senza il sollevamento oscillante
(Posizione “0”) si ottengono angoli di taglio molto
fini e puliti. Se si lavorano pezzi fini, spegnere il
sollevamento oscillante.
Con sollevamento oscillante attivato (Posizione
1–3) si ottiene un procedimento di lavoro sempre
più veloce.
Rilevare la regolazione ottimale sempre prima,
eseguendo una prova pratica.
Q
Accensione / Spegnimento
Prima di collegare l’apparecchio alla corrente
controllare che questa corrisponde a 230 V∼ 50 Hz
e che vi sia un fusibile 16 A presente!
