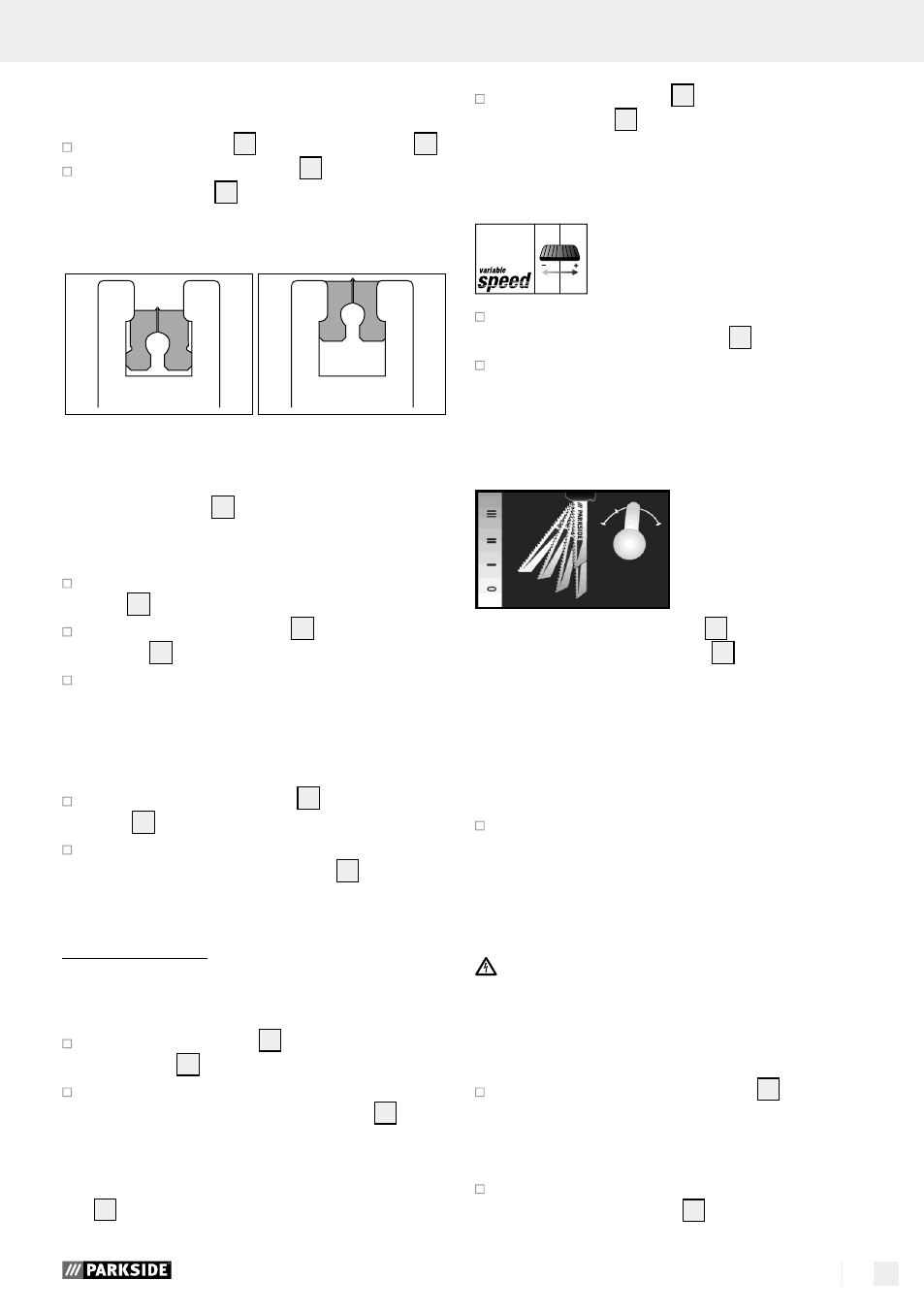

Ingebruikname / Bediening
Q
Scheurbeveiliging monteren
Trek de glijschoen 10 van de bodemplaat 9 .
Steek de scheurbeveiliging 16 van onderaf in
de bodemplaat 9 en schuif hem in de desbe-
treffende gleuf. De scheurbeveiliging kan voor-
komen dat het oppervlak scheurt of schilfert.
Q
Parallelaanslag monteren
De parallelaanslag 19 kan links of rechts gedraaid
op het apparaat worden bevestigd (zie afb. A).
Draai de beide schroeven van de schuifopenin-
gen
15 los.
Schuif de parallelaanslag 19 in de schuifope-
ningen 15 .
Schroef de twee vastzetschroeven weer vast.
Q
Spaanderafzuiging aansluiten
Steek de afzuigaansluiting 7 in het afzuigka-
naal 8 totdat deze vastklikt.
Sluit een goedgekeurde stof- en spaanderafzui-
ging aan op de afzuigaansluiting
7 (zie afb. C).
Q
Bediening
Q
Zaaghoek instellen
Draai de klemschroef 11 los met de binnenzes-
kantsleutel 20 .
Stel de snijhoek 0° / 15° / 30° / 45°
(links / rechts) in aan de bodemplaat
9 .
De ingestanste markeringen komen overeen met
de inkervingen voor de zaaghoekinstelling.
De behuizing beschikt over een bevestigingspen
21 , (zie afb. B) die in de desbetreffende inkerving
moet vastklikken.
Draai de klemschroef 11 vast met de binnen-
zeskantsleutel 20 .
Q
Aantal slagen instellen
Stel het toerental in met behulp van het stelwiel
voor de toerentalvoorselectie
4 .
Bereken de optimale instelling indien mogelijk
altijd door een praktische test.
Q
Pendelslag instellen
Met de pendelslagschakelaar 12 kunt u de pen-
delbeweging van het zaagblad 14 instellen. Zonder
pendelbeweging (stand “0”) bereikt u fijne en
schone zaagranden. Schakel de pendelbeweging
uit bij dunne werkstukken.
Met geactiveerde pendelbeweging (stand 1–3)
bereikt u een toenemend snellere werkprogressie.
Bereken de optimale instelling indien mogelijk
altijd door een praktische test.
Q
Inschakelen / Uitschakelen
Waarborg vóór het aansluiten op het stroomnet
dat dit beschikt over 230 V∼ 50 Hz en is uitgerust
met een 16 A-zekering.
Inschakelen:
Schuif de AAn- / UIT-Schakelaar 2 naar “I”
totdat hij vastklikt.
Uitschakelen:
Druk op het achterste gedeelte van de
AAn- / UIT-Schakelaar
2 .
