12 DE/AT/CH
Stellen Sie die gewünschte Frästiefe mit der
untersten Stufe des Stufenanschlages
9 ein
(wie oben beschrieben).
Stellen Sie danach für die ersten Bearbeitungs-
schritte die höheren Stufen ein.

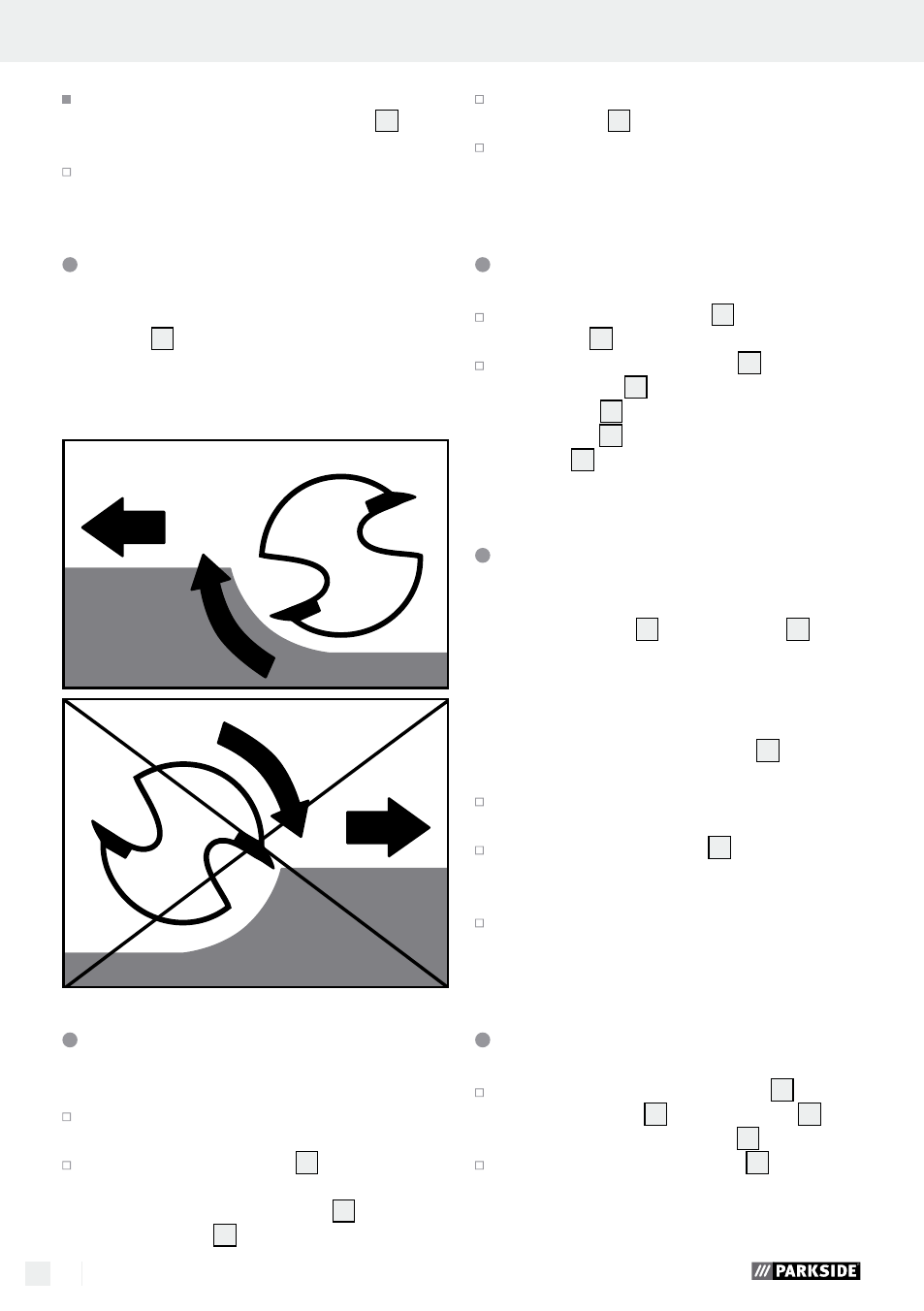

Fräsrichtung
Der Fräsvorgang muss stets gegen die Umlaufrichtung
des Fräsers
17 erfolgen (Gegenlauf).
ACHTUNG: Beim Fräsen mit der Umlaufrichtung
(Gleichlauf) kann Ihnen das Elektrowerkzeug aus
der Hand gerissen werden.
Fräsvorgang
Stellen Sie die Frästiefe wie zuvor beschrieben ein.
Stellen Sie das Gerät auf das zu bearbeitende
Werkstück und schalten es ein.
Lösen Sie den Spannhebel 16 durch Drehen im
Uhrzeigersinn und drücken Sie das Gerät bis zum
Aufsitzen des Tiefenanschlages
12 auf dem
Stufenanschlag 9 nach unten.
Arretieren Sie das Gerät durch Drehen des
Spannhebels
16 entgegen dem Uhrzeigersinn.
Führen Sie den Fräsvorgang mit gleichmäßiger
Geschwindigkeit und gleichmäßigem Anpress-
druck aus (siehe Abb. I).
Kopierhülse einsetzen
Setzen Sie die Kopierhülse 26 von unten in die
Gleitplatte 8 ein.
Befestigen Sie die Kopierhülse 26 mit den bei-
den Schrauben 22 des Absaugadapters an der
Grundplatte 7 . Achten Sie darauf, dass Sie die
Kopierhülse 26 richtig herum einsetzen – der
Laufring 25 muss nach unten zeigen (siehe
Abb. D).
Fräsen mit Kopierhülse
Hinweis! Die Schablone muss mindestens so hoch
sein wie der Laufring
25 der Kopierhülse 26 .
Hinweis! Wählen Sie einen kleineren Fräser als
den Innendurchmesser der Kopierhülse.
Unter Verwendung einer Kopierhülse 26 können
Schablonen auf das Werkstück übertragen werden.
Legen Sie die Oberfräse mit der Kopierhülse
an die Schablone an.
Lösen Sie den Spannhebel 16 durch Drehen im
Uhrzeigersinn und senken Sie das Gerät nach un-
ten, bis die vorher eingestellte Frästiefe erreicht ist.
Führen Sie jetzt das Gerät mit überstehender
Kopierhülse entlang der Schablone. Arbeiten
Sie hierbei mit leichtem Druck.
Fräsen mit Parallelanschlag
Schieben Sie den Parallelanschlag 24 in die
Führungsschienen 6 der Grundplatte 7 ein
und ziehen Sie die Schrauben 5 fest.
Legen Sie den Parallelanschlag 24 an der
Werkstückkante an (siehe Abb. F, H).
