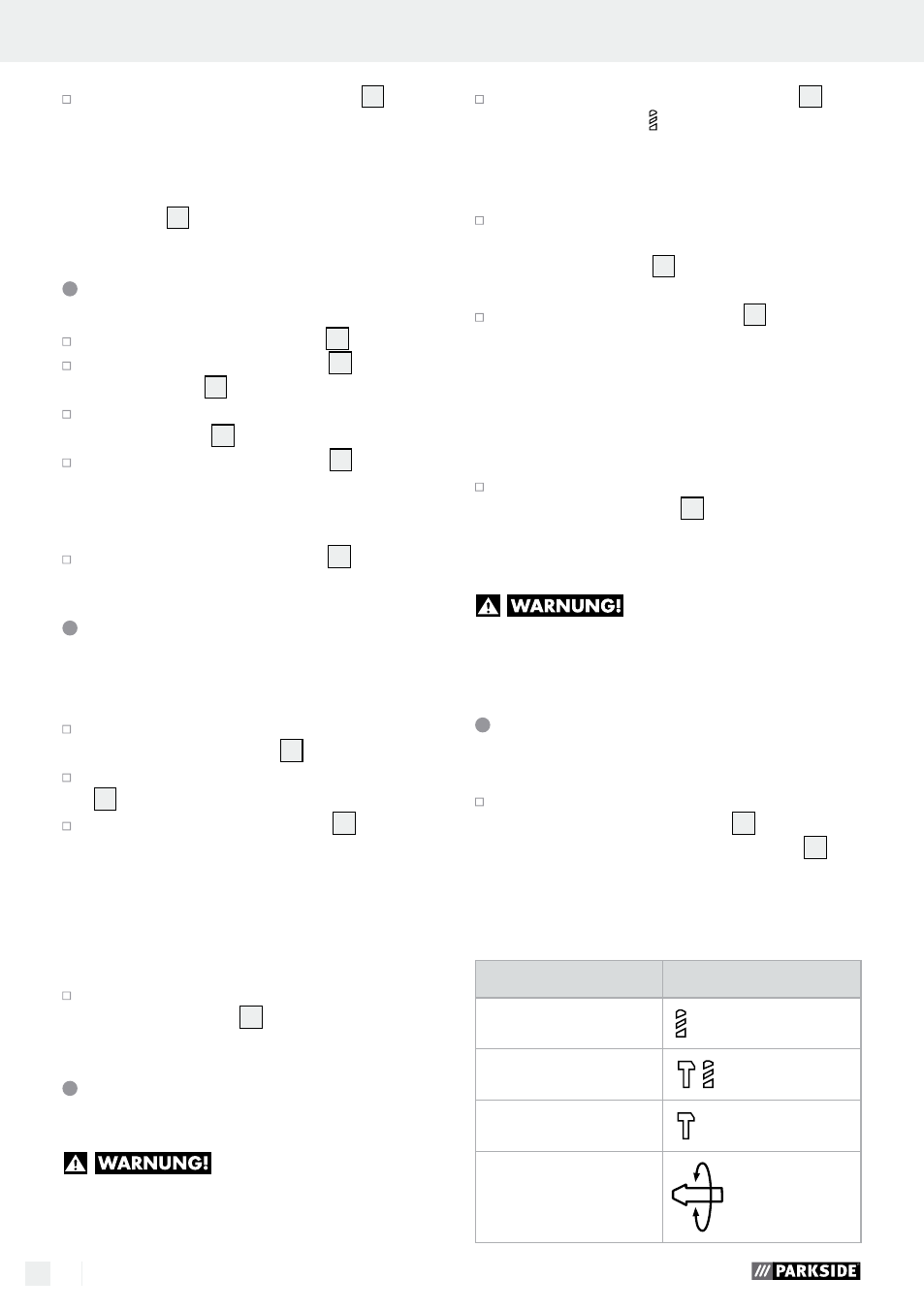

28 DE/AT/CH
Das Gerät ist mit einer Leuchtdiode 5 ausge-
stattet. Diese leuchtet, sobald das Gerät an das
Stromnetz angeschlossen wird. So signalisiert
sie, dass das Gerät unter Spannung steht und
dass es sich bei Betätigung des EIN- / AUS-
Schalters
3 sofort einschaltet.
Tiefenanschlag
Öffnen Sie die Flügelschraube 1 .
Setzen Sie den Tiefenanschlag 11 in den Zu-
satz-Handgriff 7 ein.
Achten Sie darauf, dass die Zahnung am
Tiefenanschlag
11 nach unten zeigt.
Ziehen Sie den Tiefenanschlag 11 so weit he-
raus, dass der Abstand zwischen der Spitze des
Bohrers und der Spitze des Tiefenanschlags der
gewünschten Bohrtiefe entspricht.
Drehen Sie die Flügelschraube 1 fest.
Werkzeuge einsetzen /
entnehmen
Werkzeug einsetzen:
Fetten Sie vor dem Einsetzen des Werkzeugs
die Werkzeugaufnahme
8 leicht ein.
Ziehen Sie zum Einsetzen die Verriegelungshülse
10 nach hinten und setzen Sie das Werkzeug ein.
Lassen Sie die Verriegelungshülse 10 los. Dadurch
wird die Aufnahme verriegelt. Überprüfen Sie
durch Ziehen des Werkzeugs die einwandfreie
Verriegelung. Das Werkzeug hat systembedingt
ein radiales Spiel.
Werkzeug entnehmen:
Ziehen Sie zum Entnehmen des Werkzeugs die
Verriegelungshülse
10 nach hinten.
Schnellspannfutter für
Rundschaftbohrer
Benutzen Sie das Schnellspann-
futter für Rundschaftbohrer nicht im Hammerbohr- oder
Meißelbetrieb!
Stellen Sie den Funktions-Wahlschalter 6 auf
das Bohrersymbol .
Schnellspannbohrfutter für Rundschaft-
bohrer einsetzen:
Ziehen Sie zum Einsetzen des Zusatzbohrfutters
für Rundschaftbohrer (siehe auch Abb. A) die
Verriegelungshülse
10 nach hinten. Setzen Sie
das Zusatzbohrfutter ein.
Lassen Sie die Verriegelungshülse 10 los. Dadurch
wird die Aufnahme verriegelt. Überprüfen Sie
durch Ziehen des Werkzeugs die einwandfreie
Verriegelung.
Schnellspannbohrfutter für Rundschaft-
bohrer entnehmen:
Ziehen Sie zum Entnehmen des Zusatzbohrfutters
die Verriegelungshülse
10 nach hinten und ent-
nehmen Sie das Zusatzbohrfutter.
Werkzeuge einsetzen:
VERLETZUNGSGEFAHR!
Schalten Sie vor allen Arbeiten am Gerät das
Gerät aus und ziehen Sie den Netzstecker.
Funktion auswählen
mit Funktions-Wahlschalter
Drücken und halten Sie die Entriegelungstaste
für den Funktionswahlschalter 6a gedrückt.
Drehen Sie den Funktions-Wahlschalter 6 so,
dass die gewünschte Symbolik an der Pfeil-
Markierung einrastet.
Die Funktionen sind wie folgt gekennzeichnet:
Funktion Symbol
Bohren / Schrauben
Hammerbohren
Meißeln
Meißelposition-
Verstellung
