GB/IE

–

Datumet bör inte ställas in mellan 21:00 och
01:00 eftersom det eventuellt kan växla på fel
sätt. Om datum ändå måste ställas in inom denna
tidsram, ställ in ett annat klockslag först. Korrigera
sedan klockslaget när datum är inställt.

Tryck in kronan 4 i boetten igen när datum är
inställd.

Använda tidtagningsuret

Tidtagningen visas med tidtagningsindikeringarna 7 ,

, 9 . Dessa rör sig oberoende av tim- och minut-

visarna 1 , 2 och sekundvisaren 10. Tidtagnings-
uret kan visa maximalt 11 timar, 59 minuter och
59,95 sekunder.

Användning vid 100 meterslopp

(standardtidtagning):

Start: Tryck Start / Stopp-knappen 3 .
Stopp: Tryck Start / Stopp-knappen 3

igen.

Återställning: Tryck knappen 5

Ställa in klockslag

Dra ut kronan 4 försiktigt ur boetten till
position 2 12, när sekundvisaren står 10 på ”0”
(klockan 12).

Ställ in önskad minut och timme genom att vrida
kronan 4 medsols. Se till att inte trycka vare
sig Start / Stopp-knappen 3 eller knappen 5 .
Annars rör sig visarna i tidtagningsuret 7 , 8 ,

Tryck in kronan 4 i boetten igen när tiden är
inställd. Klockan startar nu med inställt klock-
slag.

Ställa in datum

Dra ut kronan 4 försiktigt ur boetten till
position 1 11.

Ställ in önskat datum genom att vrida kronan 4
medsols.

Obs:
–

Datumet kan bara ställas in om man vrider
medsols.

Tidtagningsurets 1 / 20-sekundvisare roterar ett
helt varv. Tryck knappen 5 för att ställa tidtag-
ningsurets 1 / 20-sekundvisare på ”10”.

Tryck start- / stopp-knappen 3 i 2 sekunder.

Tidtagningsurets sekundvisare roterar ett helt varv.
Tryck knappen 5 för att ställa tidtagningsurets
sekundvisare på ”12”.

Tryck start- / stopp-knappen 3 i 2 sekunder.

Tidtagningsurets minutvisare roterar ett helt varv.
Tryck knappen 5 för att ställa tidtagningsurets
minutvisare på ”12”.

Obs: Tidtagningsurets visare rör sig snabbt om
knappen 5 hålls tryckt.

Tryck in kronan 4 i huset igen.

Tidtagningsuret visar en mellantid:

Tryck knappen 5 .

Tryck Start / Stopp-knappen 3 .

Tryck knappen 5 igen.

taren 16, ta bort spännet 13 och gör på samma
sätt som ovan beskrivet.

Användning

Obs: Tidtagningsindikeringarna 7 , 8 , 9 måste
ställas på ”0” (klockan 12) innan klockslag och da-
tum kan ställas in.

Ställ tidtagningsindikeringarna

på ”0” (klockan 12)

Tidtagningsuret går:

Tryck Start / Stopp-knappen 3 .

Tryck knappen 5 .

Tidtagningsuret står:

Tryck knappen 5 eller dra ut kronan 4 försiktigt
till position 1 11 ur huset och tryck knappen 5 .

Om ingen av sekundvisarna beﬁnner sig i
”0”-position:

Dra ut kronan 4 til position 2 12.

Tryck

start-

stopp-knappen

i 2 sekunder.

Släpp fjädern så att den återgår till sin utgångs-
position. Spännet är nu 13 fast.

Ta bort segment (bild D)

(modell Z30299E / F)

Obs: De segment som kan tas bort är markerade
med en pil (se bild D). Dessa sitter ihop med stift.
Man kan skjuta ut dem med reparationssatsen 15
i pilens riktning. Ta hjälp av en pincetter för ta bort
stiften.

Lägg herrkronografen med urtavlan nedåt i repa-
rationssatsen 15.

Ta bort stiftet i det segment du vill ta bort (se ovan)
och ta bort segmentet 14.

Obs: Om du vill ta bort ﬂera segment 14

, räck-

er det att ta bort de båda yttre stiften.

Sätt ihop armbandsklockan igen genom att sätta
ihop de lossade segmenten 14 med ett stift.
Tryck in det i motsatt riktning mot pilen i nästa
segment 14.

Obs: Om du vill ta bort ﬂera segment 14 direkt
vid spännet 13, tryck ihop fjädern med påskju-

Stoppa inte in ﬁngrarna eller andra kroppsdelar
i håltången.

Stansa ett nytt hål på önskad plats i klockans
armband om du vill anpassa armbandsklockan.

Förkorta armbandsklocka

(modell Z30299E / F)

Obs: Armbandsklockan kan förkortas genom att
justera spännet 13 eller ta bort segment 14. Använd
medlevererad reparationssats 15.

Justera spänne (bild C)

(modell Z30299E / F)

Obs: Spännet 13 hålls i rätt position med en fjäder.
Placera kronografen i reparationssatsen 15 och
tryck ihop fjädern med mothållet 16 för att justera
spännet 13.

Öppna spännet 13.

Håll fjädern sammantryck (enligt ovan) och
justera spännet 13 som önskat.

släng dem inte på eld, kortslut dem inte och ta
inte isär dem.

Undvik kontakt med huden, ögonen och slem-
hinnor. Spola omedelbart av den plats som
kommit i kontakt med batterisyran, använd rent
vatten och uppsök läkare.

Vattentäthet

Denna klocka är vattentät till fem bar (engelska:
5 bar water resistant) enligt DIN 8310. Bild B
visar ytterligare användningsområden. Observera
att vattentätheten inte är en permanent egenskap.
Vattentätheten bör kontrolleras en gång om året,
speciellt vid belastning eftersom de inbyggda
tätningskomponenternas funktion försämras i
dagligt bruk.

Anpassa armbandsklocka

(modell Z30299C)

Obs: Du behöver en håltång för detta arbetssteg.

OBSERVERA RISK FÖR KLÄMSKADOR!

Säkerhetsanvisningar

för batterier

Ta ur batterierna om produkten inte skall användas
under längre tid.

OBSERVERA! EXPLOSIONS-

RISK! Ladda aldrig batterierna!

Kontrollera att batteripolerna ligger åt rätt håll.
Dessa visas i batterifacken.

Rengör batteri- och apparatkontakter om
nödvändigt.

Ta omedelbart bort ett tomt batteri ur produkten.
Risk för att batteriet läcker föreligger.

Om detta inte beaktas kan batteriet laddas ur
utöver förekommande spänning. Risk för läckage
föreligger. Om batteriet läcker inne i produkten,
ta ur det omedelbart för att undvika skador på
produkten.

Kasta inte batterierna i hushållssoporna.

Varje användare är förpliktad att avfallshanteras
batterier enligt gällande miljöregler.

Förvara batterierna utom räckhåll för barn,

Använd inte produkten på sjuk-

hus eller i närheten av medicinsk utrustning. Detta
kan medföra funktionsstörningar i livsuppehål-
lande utrustning.

Utsätt inte produkten för
– extrema temperaturer,
– starka vibrationer,
– stark mekanisk påverkan,
– direkt solljus,
– fuktighet.
Risk för skador i produkten.

Se till att apparathuset inte gnids för häftigt mot
textil. Detta kan medföra statisk uppladdning
och påverka mätresultatet.

Garantin omfattar inte skador vilka kan härledas
till osakkunnig hantering, icke beaktande av
bruksanvisning eller otillåtet ingrepp av obehörig
person samt slitageskador.

Försök inte öppna produkten. Osakkunniga
reparationer av produkten kan innebära risker
för användaren. Låt endast behörig elektriker
reparera produkten.

Allmänna

säkerhetsanvisningar

RISK FÖR LIVS-

FARLIGA SKADOR FÖR SPÄD-
BARN OCH BARN! Låt inte barn

leka med förpackningsmaterialet. Kvävningsrisk
föreligger vid hantering av förpackningsmateria-
let. Mindre barn förstår inte farorna som lurar.
Håll alltid mindre barn på avstånd. Produkten
är ingen leksak.

Barn och personer med bristande kunskaper
och eller erfarenhet samt personer med nedsatta
fysiska, motoriska hinder, handikappade personer
eller barn skall om möjligt inte använda produkten
utan uppsikt eller handledning av säkerhetsan-
svarig person. Barn skall hållas under uppsikt och
får absolut inte använda produkten som leksak.

LIVSFARA! Batterier är lätta att

svälja vilket innebär livsfara. Uppsök omedelbart
läkare om någon svalt ett batteri.

Använd aldrig en produkt som är skadad. Skadad
produkt kan medföra elstötar och livsfara.

Tidtagningsur Minutvisare / Timvisare

Sekundvisare

Position 1

Position 2

Spänne

Segment

Reparationssats för modell E, F

Mothåll för modell E, F

Leveransens omfattning

1 kronograf
1 reparationssats för modell E, F
1 knappbatteri
1 bruksanvisning

Säkerhet

FÖRVARA ALLA SÄKERHETSINSTRUKTIONER

OCH ANVISNINGAR FÖR FRAMTIDA BEHOV.

Kronograf

Inledning

Förvara denna bruksanvisning på säker

plats. Se till att bruksanvisningen alltid
ﬁnns tillgänglig även vid vidare användning

av tredje man.

Avsedd användning

Kronografen visar tid och datum och kan användas
som stoppur.

De olika delarna

Timvisare

Minutvisare

Start- / Stopp-knapp (tidtagningsfunktion)

Krona

Knapp (för mellantid / återställning av mellan-

tid / reset)

Datumindikering

Tidtagningsur sekundvisare

1 / 20-sekundindikering

Akkujen väärä hävittäminen
aiheuttaa ympäristövahinkoja!

Paristoja ei saa hävittää talousjätteenä. Ne voivat
sisältää myrkyllisiä raskasmetalleja ja ne kuuluvat
ongelmajätekäsittelyyn. Raskasmetallien kemialliset
merkit ovat seuraavat: Cd = kadmium, Hg = elohopea,
Pb = lyijy. Toimita tästä syystä vanhat paristot
kunnalliseen keräyspisteeseen.

EMC

Tuotenimike:
Kronograﬁ-rannekello
Malli nro.: Z30299C / E / F
Versio:

08 / 2011

Tietojen päivämäärä: 08 / 2011
Tunnistenro: Z30299C / E / F082011-3

Jätehuolto

Pakkaus on ympäristöystävällista materi-

aalia, jonka voit viedä paikalliseen kierrä-
tyspisteeseen.

Saat lisätietoa käytettyjen tuotteiden jätehuoltomah-
dollisuuksista kunnan- tai kaupungintoimistosta.

Älä heitä käytettyä tuotetta talousjätteisiin.

Toimi ympäristöystäväl-lisesti toimittamalla
se asianmukaiseen jätehuoltoon. Paikalli-
sesta kunnan- tai kaupungintoimistosta saat
lisätietoa kierrätyspisteistä ja aukioloajoista.
Vie paristot ja / tai laite keräyspisteeseen.

Vialliset ja käytetyt paristot on toimitettava
kierrätykseen direktiivin 2006 / 66 / EC mukaisesti.
Palauta paristot ja / tai laite tarjolla olevaan
keräyslaitokseen.

Käynnistä ajanottokello, kun kohde tai ihminen
ohittaa lähtöpisteen. Pysäytä ajanottokello, kun
maali on saavutettu.

Lue ajanottokellon sekuntinäytöstä 7 kuluneet
sekunnit (esim. 50 s.).

Lue sitten arvo, joka on sekuntinäytön 10 vas-
taavan paikan vieressä takometrillä (esim. 72).
Tämä arvo näyttää liikkeen nopeuden (esim 72
= 72 km / h).

Puhdistus ja hoito

Puhdista tuote vain ulkopuolelta pehmeällä,
kuivalla liinalla.

Huolto

FI
Huolto Suomi
Tel.:

010309 3582

e-mail: milomex@lidl.ﬁ

IAN 66976

Käyttö 5000 metrin kilpajuok-

sussa (väliaikamittaus):

Tämä toiminto tarjoaa mahdollisuuden ajanoton
aikana mitata väliaikatulos normaalin ajanoton
käydessä edelleen.
Start: Paina Start / Stop -näppäintä 3

Väliaika: Paina näppäintä 5

Väliaika-vapautus: Paina näppäintä 5

uudelleen.

Huomautus: Voit väliaikanäppäimellä 5

ottaa

väliajan ja suorittaa väliajan vapautuksen niin usein
kuin haluat.
Menettelyn päättäminen: Paina Start / Stop
-näppäintä 3 .
Palautus: Paina näppäintä 5

Takometri (mallit Z30299C / E)

Takometri näyttää yksikössä km / h, kuinka nopeasti
kohde (esim. auto) tai ihminen liikkuu. Jotta tulos voi-
taisiin lukea, kuljettavan matkan on oltava 1 km pitkä.

voi näyttää korkeintaan 11 tunnin, 59 minuutin
ja 59,95 aikavälin.

Käyttö100 metrin kilpajuoksussa

(vakio ajanmittaus):

Start: Paina Start / Stop -näppäintä 3 .
Stop: Paina Start / Stop -näppäintä 3

uudelleen.

Palautus: Paina näppäintä 5

Käyttö koripallo-ottelussa

(akkumulatiivinen ajanmittaus):

Start: Paina Start / Stop -näppäintä 3 .
Stop / aikalisä: Paina Start / Stop -näppäintä 3

Uusi startti: Paina Start / Stop -näppäintä 3

Stop: Paina Start / Stop -näppäintä 3

Huomautus: Ajanottokellon uusi startti ja stop voi-
daan suorittaa niin usein kuin vain halutaan paina-
malla start / stop -näppäintä 3 .
Palautus: Paina näppäintä 5

Päivämäärän asetus

Vedä nuppikruunu 4 varovasti kuoresta
asentoon 1 11.

Aseta haluttu päivämäärä nuppikruunua 4
myötäpäivään kiertämällä.

Huomautus:
– Päivämäärä voidaan asettaa vain myötäpäivään

kiertämällä.

– Päivämäärää ei tulisi asettaa kello 21:00 ja 01:00

välille, koska se ei silloin mahdollisesti vaihdu oi-
kein. Mikäli päivämäärä kuitenkin on asetettava
tälle ajalle, aseta kellonaika tätä ennen johonkin
muuhun aikaan. Korjaa kellonaika vasta päivä-
määrän asetuksen jälkeen.

Kun olet asettanut päivämäärän, paina nuppikruunu

takaisin kuoreen.

Ajanottokellon käyttö

Mitattu aika näytetään ajanottokellon näytöissä 7 ,

, 9 . Nämä liikkuvat tunti- ja minuuttiviisareista 1 ,

ja sekuntiviisarista 10 riippumatta. Ajanottokello

Huomautus: Ajanottokellon viisarit liikkuvat
nopeasti, jos painiketta 5 pidetään painettuna.

paina

nuppi

taas kellon koteloon.

Ajanottokello näyttää väliajan:

Paina näppäintä 5 .

Paina Start / Stop -näppäintä 3 .

Paina näppäintä 5 uudelleen.

Kellonajan asetus

Vedä nuppikruunu 4 kuoresta varovasti asen-
toon 2 12, kun sekuntiviisari 10 on asennossa
”0” (kello 12 ).

Aseta haluttu minuutti ja tunti kiertämällä nup-
pikruunua 4 myötäpäivään. Pidä huoli siitä, ettet
paina Start-/Stop -näppäintä 3 etkä näppäin-
tä 5 . Muuten ajanottokellojen 7 , 8 , 9
viisarit liikkuvat.

Kun olet asettanut kellonajan, paina nuppikruu-
nu 4 takaisin kuoreen. Kello käynnistyy nyt
halutulla kellonajalla.

Paina näppäintä 5 .

Ajanottokello seisoo:

Paina näppäintä 5 tai vedä nuppikruunu 4
varovasti asentoon 1 11 kuoresta ja paina näp-
päintä 5 .

Ellei mikään ajanottokellon viisari ole
asennossa ”0”:

Vedä

nupista

asentoon 2 12 asti.

Paina Start- / Stop-painiketta 3 noin 2 sekuntia.

Ajanottokello-1 / 20-sekuntiviisari kiertää koko
kierroksen. Paina painiketta 5 , kun haluat asettaa
ajanottokello-1 / 20-sekuntiviisarin asentoon ”10”.

Paina Start-/Stop -painiketta 3 2 sekuntia.

Ajanottokellon sekuntiviisari kiertää koko kier-
roksen. Paina painiketta 5 , kun haluat asettaa
ajanottokellon sekuntiviisarin asentoon ”12”.

Paina Start-/Stop -painiketta 3 2 sekuntia.

Ajanottokello-minuutti-tuntiviisari kiertää koko
kierroksen. Paina painiketta 5 , kun haluat asettaa
ajanottokello-minuutti-sekuntiviisarin asentoon ”12”.

Poista sokat nivelistä 14, jotka haluat poistaa (ku-
ten ylempänä kuvattu) ja ota nivel pois paikoiltaan.

Huomautus: Mikäli haluat poistaa useampia
yhteen kuuluvia niveliä 14 riittää, kun poistat
vain kummankin ulommaisen sokan.

Kokoa taas kellon ranneke yhteen yhdistämällä
irralliset nivelet 14 sokalla. Paina tämä nuolen
suuntaa vastaan yhdistettyihin niveliin 14.

Huomautus:

Yhden tai useamman nivelen 14

poistamiseksi välittömästi lukolta 13 paina jousi-
tappi yhteen luistilla 16, poista lukko 13 ja jat-
ka ylläkuvatulla tavalla.

Käyttö

Huomautus: Ennen kuin voit asettaa kellonajan
tai päivämäärän on säädettävä ajanottokellon näy-
töt 7 , 8 , 9 asentoon ”0” (kello 12 )

Ajanottokellojen näytön asetus

asentoon ”0” (kello 12)

Ajanottokello käy vielä:

Paina Start / Stop -näppäintä 3 .

Lukon säätö (kuva C)

(malli Z30299E / F)

Huomautus: Lukko 13 pidetään paikallaan jousi-
tapilla. Pane lukon 13 säätämiseksi kronograﬁ kor-
jaussettiin 15 ja paina jousitappi yhteen luistilla 16.

Avaa lukko 13.

Pidä jousitappia yhteenpuristettuna (kuten ylem-
pänä kuvattu) ja säädä lukko 13 kuten haluat.

Päästä jousitappi irti, jotta se voi lukittua takaisin
lähtöasentoonsa. Lukko 13 on nyt kiinnitetty.

Nivelten poisto (kuva D)

(mallit Z30299E / F)

Huomautus: Nivelet, jotka voidaan poistaa, on
merkitty nuolella (katso kuva D). Ne on kiinnitetty
toisiinsa sokilla. Nämä voidaan työntää ulos nuolen
suuntaan korjaussetillä 15. Ota tarvittaessa pinsetti
avuksesi sokkien poistossa.

Aseta miesten kronograﬁ numerotaulu alaspäin
korjaussettiin 15.

Kellon rannekkeen säätäminen

(mallit Z30299C)

Huomautus: Tähän työvaiheeseen tarvitset
reikäpihdit.

HUOMIO PURISTUMISEENJOUTUMIS-

VAARA! Varo, etteivät sormesi tai kehon muut
kehon osat joudu reikäpihtien väliin.

Lävistä kellon rannekkeen säätämiseksi reipäpih-
deillä uusi reikä kellon rannekkeen tarvittavaan
kohtaan.

Kellon rannekkeen lyhentäminen

(mallit Z30299E / F)

Huomautus: Kellon ranneke voidaan lyhentää
lukon 13 säädöllä tai nivelten 14 poistolla. Käytä
tähän toimituksen sisältämää korjaussetttiä 15.

Paristoja ei saa hävittää tavallisen kotitalousjätteen
mukana!

Laki velvoittaa jokaista käyttäjää hävittämään
paristot määräysten mukaisesti!

Säilytä paristot lasten ulottumattomissa. Älä
koskaan heitä paristoja tuleen äläkä oikosulje
tai pura niitä!

Vältä kosketusta ihoon, silmiin ja limakalvoihin.
Jos pariston happoa joutuu iholle, huuhtele
kyseinen kohta runsaalla määrällä vettä ja / tai
mene lääkäriin!

Vesitiiviys

Tämä kello on vesitiivis viiteen bariin asti (eng-
lanniksi: 5 bar water resistant) DIN 8310 mkaisesti.
Kuva B näyttää sallitut käyttöalueet. Huomaa, ettei
vesitiiviys ole mikään pysyvä ominaisuus. Se
tulisi tarkistaa vuosittain ja ennen erityisiä kuormi-
tuksia, koska sisäänasennettujen tiiviste-elementtien
toiminto heikkenee jokapäiväisessä käytössä.

huomattavia vaaratilanteita. Anna korjaukset vain
ammattiliikkeen tehtäväksi.

Paristoja koskevia

turvallisuusohjeita

Ota paristot pois laitteesta, jos laitetta ei käytetä
pitkään aikaan.

VARO! RÄJÄHDYSVAARA! Älä

missään tapauksessa lataa paristoja
uudelleen!

Laita paristot laitteeseen aina oikein päin. Na-
pojen oikea suunta on merkitty paristolokeroihin.

Puhdista paristo- ja laitekosketus tarvittaessa,
ennen kuin laitat paristot lokeroon.

Tyhjentynyt paristo on poistettava välittömästi
laitteesta. Se voi vuotaa paristotilaan!

Ellei näitä ohjeita noudateta, paristo voi tyhjentyä
yli loppujännitteensä. Silloin on olemassa vaa-
ra, että akku vuotaa. Jos laitteesi paristo on
päässyt vuotamaan, poista se välittömästi, näin
vältät laitteen vaurioitumisen!

Älä ota laitetta käyttöön, jos se on viallinen.
Vioittuneet laitteet merkitsevät sähköiskun aiheut-
tamaa hengenvaaraa.

Älä käytä laitetta sairaaloissa tai

muissa lääketieteellisissä laitoksissa. Tämä voi
johtaa elintoimintoja ylläpitävien laitteiden toi-
mintahäiriöihin.

Älä altista laitetta
– äärimmäisille lämpötiloille,
– voimakkaille värähtelyille,
– suurelle mekaaniselle kuormitukselle,
– suoralle auringonvalolle,
– kosteudelle.
Laite voi vioittua.

Älä anna laitteen kotelon hankautua voimakkaasti
kankaita vasten. Se voi johtaa staattiseen latau-
tumiseen ja vaikuttaa mittaustulokseen.

Huomaa, että takuu ei korvaa väärästä käsittelystä,
käyttöohjeen tietojen noudattamatta jättämisestä
tai valtuuttamattomien henkilöiden toimenpiteistä
aiheutuvia vikoja.

Älä koskaan pura laitetta osiin. Asiantuntematto-
masti tehdyt korjaukset voivat aiheuttaa käyttäjälle

Yleiset turvaohjeet

HENGEN- JA

TAPATURMANVAARA PIKKU-
LAPSILLE JA LAPSILLE! Älä kos-

kaan jätä lapsia pakkausmateriaalien läheisyy-
teen ilman valvontaa. Pakkausmateriaaleihin
liittyy tukehtumisvaara. Lapset aliarvioivat usein
vaarat. Pidä lapset aina loitolla tuotteesta. Tuote
ei ole lasten leikkikalu.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden
(lapset mukaan luettuina) käyttöön, joiden fyysinen,
aistimuksellinen tai henkinen kunto on rajoittunut
tai joilla ei ole kokemusta / tietoja laitteen käytöstä.
He saavat käyttää laitetta ainoastaan turvalli-
suudesta vastuussa olevan henkilön valvonnassa
tai jos heille on annettu opastusta laitteen käytössä.
Lapsia on valvottava ja pidettävä huoli siitä,
etteivät he pääse leikkimään laitteen kanssa.

HENGENVAARA! Paristojen

nieleminen voi olla hengenvaarallista. Pariston niel-
leen henkilön on välittömästi mentävä lääkärille.

Asento 1

Asento 2

Lukko

Nivel

Mallien E, F korjaussetti

Mallien E, F luisti

Toimitukseen kuuluu

1 kronograﬁ-rannekello
1 mallien E, F korjaussetti
1 nappiparisto
1 käyttöohje

Turvallisuus

SÄILYTÄ KAIKKI TURVA- JA MUUT OHJEET

TULEVAA TARVETTA VARTEN!

Kronograﬁ-rannekello

Johdanto

Säilytä käyttöohje huolellisesti. Anna kaikki

asiakirjat laitteen mukana mahdolliselle
uudelle omistajalle.

Määräystenmukainen käyttö

Kronograﬁ näyttää ajan ja päivämäärän ja sitä
voidaan käyttää ajanottokellona.

Osien kuvaus

Tuntiviisari

Minuuttiviisari

Start- / stop -näppäin (ajanottotoiminto)

Nuppikruunu

Näppäin (väliaika / väliajan vapautus / reset

Päivämääränäyttö

Ajanottokello sekuntiviisari

1 / 20-sekuntinäyttö

Ajanottokello Minuuttiviisari / Tuntiviisari

Sekuntiviisari

GB/IE

Disposal

The packaging is made entirely of recy-
clable materials, which you may dispose
of at local recycling facilities.

Contact your local refuse disposal authority for more
details of how to dispose of your worn-out product.

To help protect the environment, please
dispose of the product properly when it has
reached the end of its useful life and not
in the household waste. Information on
collection points and their opening hours
can be obtained from your local authority.

Faulty or used batteries must be recycled in accord-
ance with Directive 2006 / 66 / EC. Please return the
batteries and / or the device to the available collection
points.

special conditions, as the function of the inbuilt
sealing elements diminishes with daily use.

Adjusting the watch strap

(model Z30299C)

Note: For this step you need a hole punch.

CAUTION - DANGER OF CRUSHING!

Please ensure that you do not put your ﬁngers or
other parts of the body between the hole punch.

In order to be able to adjust the size of the

watch strap, punch a new hole at the required
position in the watch strap with the hole punch.

Shortening the watch strap

(models Z30299E / F)

Note: The watch strap can be shortened by adjusting
the fastener 13 or removing segments 14. To this
purpose you should use the repair set supplied 15.

GB/IE

Environmental damage through
incorrect disposal of the batteries!

Batteries may not be disposed of with the usual do-
mestic waste. They may contain toxic heavy metals
and are subject to hazardous waste treatment rules
and regulations. The chemical symbols for heavy
metals are as follows: Cd = cadmium, Hg = mercury,
Pb = lead. That is why you should dispose of used
batteries at a local collection point.

EMC

Product description:
Chronograph Watch
Model No.: Z30299C / E / F
Version:

08 / 2011

Last Information Update: 08 / 2011
Ident no.: Z30299C / E / F082011-3

Service

GB
Service Great Britain
Tel.:

0871 5000 720
(0,10 GBP/Min.)

e-mail: [email protected]

IAN 66976

IE
Service Ireland
Tel:

1890 930 034
(0,08 EUR/Min. (peak)
0,06 EUR/Min. (oﬀ peak))

e-mail: [email protected]

IAN 66976

Tachymeter

(for model Z30299C / E)

The tachymeter shows in km / h how fast an object
(e.g. a car or human being) is moving. In order to
be able to read oﬀ the result directly, the distance
covered must be 1 km long.

Start the stopwatch when the object or individual

crosses the starting point. Stop the stopwatch
when the ﬁnishing point is reached.

Read oﬀ the number of seconds that have elapsed

(e.g. 50 seconds) on the seconds display of the
stopwatch 7 .

Then read oﬀ the value which is to be found next

to the corresponding position of the second hand
10

on the tachymeter (e.g. 72). This value shows

the speed of movement (e.g. 72 = 72 km / h).

Cleaning and maintenance

Clean the product on the outside only with a soft,

dry cloth.

Note: a re-start and stop of the stopwatch can be
performed as often as you like by pressing the
start / stop button 3 .
Reset: press the button 5

Operation during a 5000-Meter

Race (split time measurement):

This function oﬀers you the possibility of timing an
intermediate result while you are timing the main race,
with the standard timing continuing in the background.
Start: press the start / stop button 3

Split time: press the button 5

Split time release: press the button 5

again.

Note: the split time and split time release can be
performed as often as you wish by pressing the
button 5 .
Final Stop: press the start / stop button 3

Reset: press the button 5

Using the Stopwatch

The time measured is shown by the stopwatch dis-
plays 7 , 8 , 9 . These move independently of the
hour and minute hand 1 , 2 and the second
hand 10. The stopwatch can display a maximum
period of 11 hours, 59 minutes and 59.95 seconds.

Operation during a

100-Meter Race (standard

time measurement):

Start: press the start / stop button 3 .
Stop: press the start / stop button 3

again.

Reset: press the button 5

Operation for Basketball

(accumulative time measure-

ment):

Start: press the start / stop button 3 .
Stop / time-out: press the start / stop button 3

Re-start: press the start / stop button 3

Stop: press the start / stop button 3

After you have set the time, press the crown 4

back into the housing. The watch now starts
with the desired time.

Setting the Date

Pull the crown 4 carefully out of the housing to

position 1 11.

Adjust the chronograph to the desired date by

turning the crown 4 in a clockwise direction.

Note:
– The date can only be set by turning in a clockwise

direction.

– The date should not be adjusted between 9 p.m.

and 1 a.m., as it is possible that it will not turn
over correctly. If the date has to be adjusted
during this period, change the time beforehand
to a diﬀerent period. You should only correct
the time after adjusting the date.

Press the crown 4 back into the housing after

adjusting the date.

Press the start / stop button 3 for about 2 sec-

onds. The stopwatch minute / hour hand makes
a full revolution. Press button 5 to set the stop
watch minute / hour hand to “12”.

Note:

The stop watch hands move quickly if

you keep button 5 pressed.

Press the crown 4 back into the housing.

The stopwatch shows the split time:

Press the button 5 .
Press the start / stop button 3 .
Press the button 5 again.

Adjusting the Time

Pull the crown 4 carefully out of the housing to

position 2 12 if the second hand 10 is in the
“0” (12 o’clock) position.

Adjust the chronograph to the desired minutes

and hours by turning the crown 4 in a clock-
wise direction. Please ensure that you do not
press the start /stop button 3 or the button 5 .
Otherwise the hands of the stopwatches will
move 7 , 8 , 9 .

Resetting the Stopwatch

Displays to “0” (12 o’clock)

The stopwatch is still running:

Press the start / stop button 3 .
Press the button 5 .

The stopwatch is not running:

Press the button 5 or pull the crown 4 carefully

out of the housing to position 1 11 and press
the button 5 .

If none of the stop watch hands is in the
“0” position:

Pull out the crown 4 to position 2 12.
Press the start / stop button 3 for about 2 sec-

onds. The stopwatch 1 / 20 second hand makes
a full revolution. Press button 5 to set the stop
watch 1 / 20 second hand to “10”.

Press the start / stop button 3 for about 2 sec-

onds. The stopwatch second hand makes a full
revolution. Press button 5 to set the stop watch
second hand to “12”.

Place the chronograph with the dial facing

downwards in the repair set 15.

Remove the pins of the segment that you wish to

remove (as described above) and take out the
segment 14.

Note: If you would like to take out more than one
consecutive segment 14, it is suﬃcient to remove
the two outer pins.

Connect the watch strap together again by joining

the loose segments 14 with a pin. Press this pin
against the direction of the arrow into the adjacent
segments 14.

Note: In order to remove one or more seg-
ments 14 directly on the fastener 13, press out
the spring bar with the slider 16, remove the
fastener 13 and proceed as described above.

Operation

Note: Before you can adjust the time or date, the
stopwatch displays 7 , 8 , 9 have to be reset to “0”
(12 o’clock).

Adjusting the Fastener (Fig. C)

(models E / F)

Note: The fastener 13 is held in position by a spring
bar. In order to adjust the fastener 13, place the
chronograph in the repair set 15 and press the spring
bar together with the slider 16.

Open the fastener 13.
Keep the spring bar squeezed together (as

described above) and adjust the fastener 13 as
desired.

Release the spring bar so that it can snap back

into the original position. The fastener 13 is now
ﬁxed in place.

Removing Segments (Fig. D)

(models E / F)

Note: The segments which can be removed are
marked with an arrow (see Fig. D). They are connected
together with pins. These can be pushed out in the
direction of the arrow with the repair set 15. Use a
pair of tweezers if necessary in order to remove the
pins.

battery has leaked inside your device, you should
remove it immediately in order to prevent damage
to the device!

Batteries must not be disposed of in the normal

domestic waste!

Every consumer is legally obliged to dispose of

batteries in the proper manner!

Keep batteries away from children. Do not throw

batteries into a ﬁre. Never short-circuit them or
take them apart.

Avoid contact with the skin, eyes and mucous

membranes. Any parts of the body coming into
contact with battery acid should be rinsed oﬀ with
copious amounts of water and / or a doctor
contacted if necessary!

Watertightness

This watch is watertight to 5 bar in accordance

with DIN 8310. Figure B shows the permissible
areas of use. Please note that the watertightness
is not a permanent feature. It should be checked
annually and particularly before subjecting it to

Under no circumstances should you take the device

apart. Improper repairs may place the user in
considerable danger. Repairs should only be
carried out by specialist personnel.

Safety Instructions

for Batteries

Remove the battery from the device if it is not

going to be used for a prolonged period.

CAUTION! DANGER OF EXPLO-
SION!

The batteries must never be

recharged!

When inserting the battery, ensure the correct

polarity! This is shown in the battery compartment.

If necessary, clean the battery and device contacts

before inserting the battery.

Remove a spent battery immediately from the

device. There is an increased danger of leaks!

If the above instructions are not complied with,

the battery may discharge itself beyond its end
voltage. There is then a danger of leaking. If the

Do not use the device if it is damaged. Damaged

devices represent a danger of death!

Do not use the device in hospitals

or medical facilities, as otherwise this may result
in malfunctions of life-support systems.

Do not expose the device to

– extreme temperatures,
– strong vibrations,
– heavy mechanical loads,
– direct sunlight,
– moisture.
Otherwise there is a danger that the device will
be damaged.

Please prevent the housing of the device from

rubbing to strongly against textiles. This may result
in static charges and aﬀect the results of the
measurements.

Please note that the guarantee does not cover

damage caused by incorrect handling, non-
compliance with the operating instructions or
interference with the device by unauthorised
individuals.

General Safety

Information

DANGER TO

LIFE AND ACCIDENT HAZARD
FOR TODDLERS AND SMALL

CHILDREN!

Never allow children to play un-

supervised with the packaging material. There is a
danger of suﬀocation from the packaging material.
Children frequently underestimate the dangers.
Children should be kept away from the product
at all times. This is not a toy.

Children or persons who lack the knowledge or

experience to use the device or whose physical,
sensory or intellectual capacities are limited
must never be allowed to use the device without
supervision or instruction by a person responsible
for their safety. Children must never be allowed
to play with the device.

DANGER TO LIFE! Batteries

can be swallowed, which may represent a danger
to life. If a battery has been swallowed, medical
help is required immediately.

Second hand

Position 1

Position 2

Fastener

Segment

Repair set for model E & F

Slider for model E & F

Scope of delivery

1 chronograph watch
1 tooling kit for model E & F
1 button cell
1 directions for use

Safety

KEEP ALL THE SAFETY ADVICE AND

INSTRUCTIONS IN A SAFE PLACE FOR FUTURE

REFERENCE!

Chronograph Watch

Introduction

Keep these instructions in a safe place. If
you pass the product on to anyone else,
please ensure that you also pass on all

the documentation.

Proper Use

The chronograph shows the date and time and can
be used as a stopwatch.

Description of Parts

Hour hand

Minute hand

Start/stop button (stopwatch function)

Crown

Button (for split time / split time release / reset)

Date display

Stopwatch second display

1 / 20 second display

Stopwatch minute / hour display

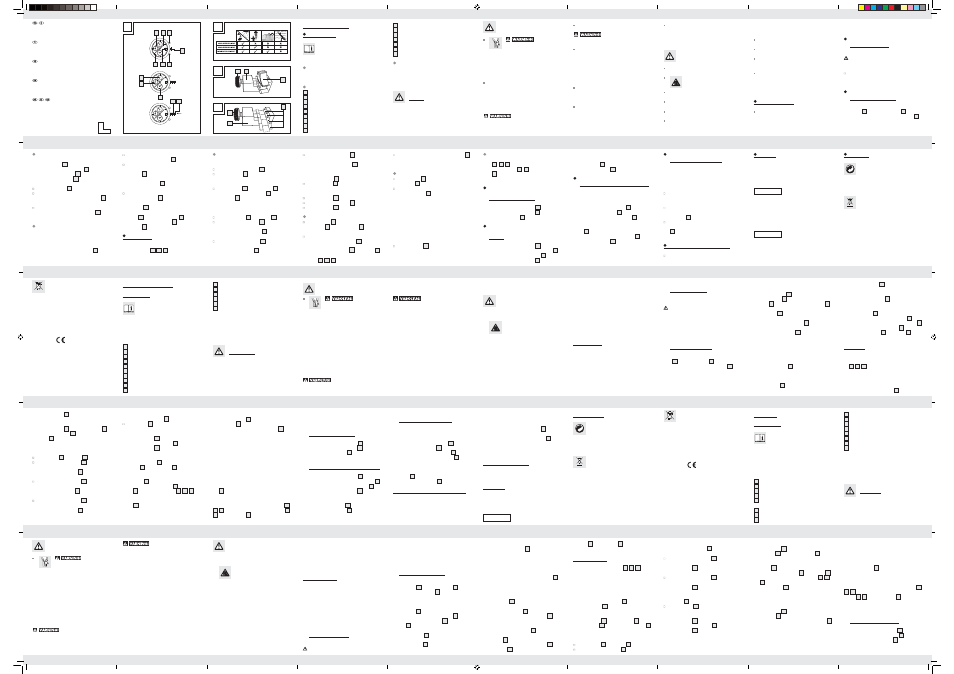

Z30299C / E / F

5 4

SEC

5 4

SEC

5 4

SEC

11 12

Z30299E / F

CHRONOGRAPH WATCH

Operation and Safety Notes

KRONOGRAF

Bruksanvisning och säkerhetsanvisningar

KRONOGRAFI-RANNEKELLO

Käyttö- ja turvallisuusohjeet

KRONOGRAF

Betjenings- og sikkerhetshenvisninger

CHRONOGRAPH

Bedienungs- und Sicherheitshinweise

Advertising

Meist gesuchte Marken

Populäre Handbücher
