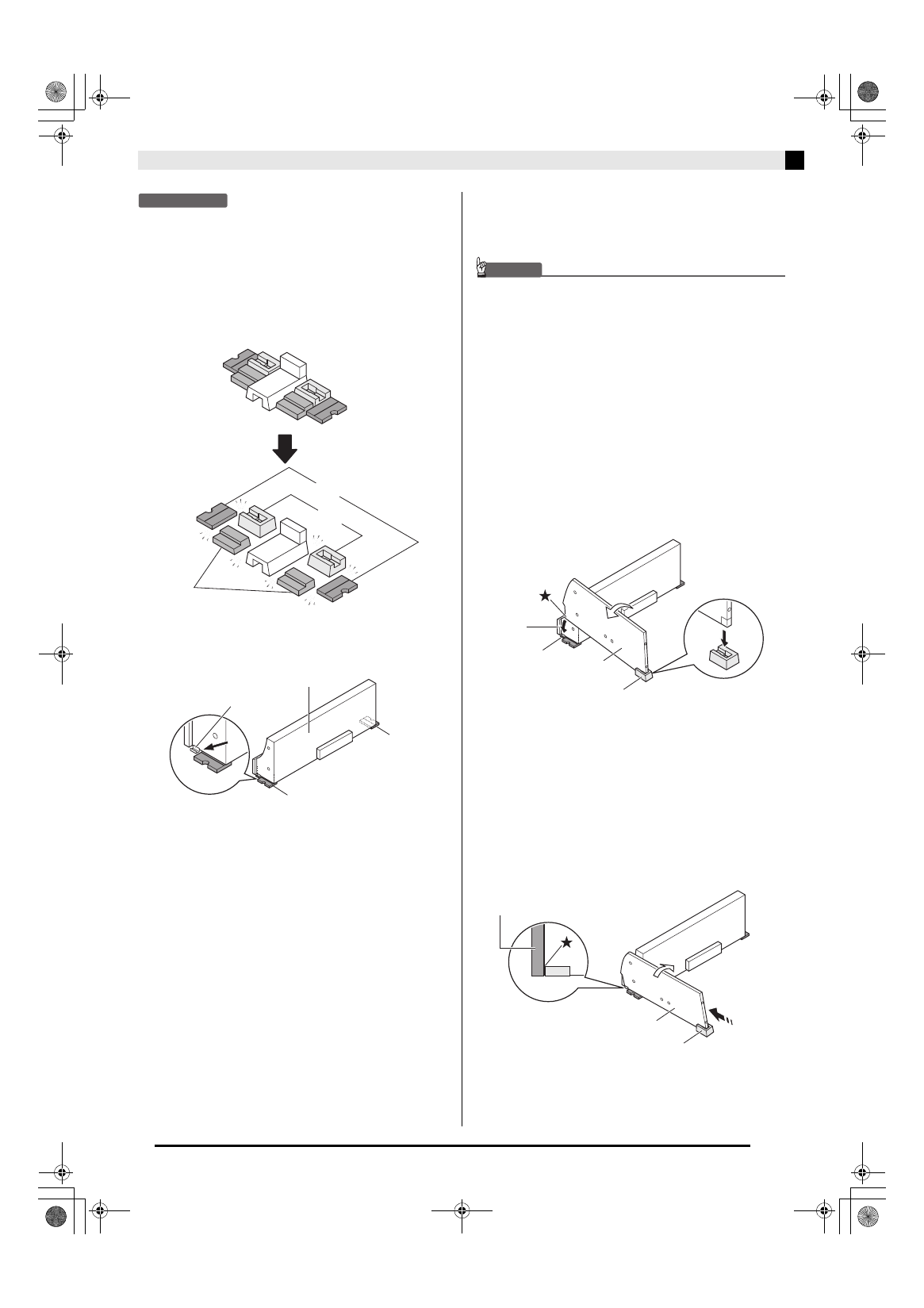

Montieren des Ständers
G-25
VORBEREITUNG
• Bevor Sie mit dem Montieren des Ständers beginnen,
trennen Sie bitte das Polystyrolschaum-
Verpackungsmaterial K in die unten in der Illustration
gezeigten Teile auf. Durch das Auftrennen erhalten Sie
insgesamt sechs Schaumstoffteile K
-(a) , K -(b) und K -(c) ,
die beim Montieren des Ständers verwendet werden.
• Falls das Verpackungsmaterial nicht mehr vorhanden ist,
können Sie stattdessen auch Illustrierte oder anderes
dickes Material verwenden.
1.
Setzen Sie das Digital-Piano auf die beiden
Schaumstoffteile K
-(a) .
* Stellen Sie sicher, dass die Kanten der Halterungen
an den beiden Seiten des Digital-Pianos auf den
Schaumstoffteilen platziert sind.
2.
Führen Sie die nachstehenden Schritte zum
Anbringen der Seitentafel A am Digital-Piano
aus.
WICHTIG!
• Wenn Sie unten in Schritt (2-3) die Seitentafel mit der
Ecke in die Halterung auf der Seite des Digital-Pianos
einsetzen, gehen Sie bitte behutsam vor, damit die
Seitentafelecke (
 ) nicht beschädigt wird. Versuchen
Sie auf keinen Fall, die Seitentafel in die Halterung
einzusetzen, ohne sie wie in Schritt (2-2) angewiesen
schräg zu halten, da die Seitentafelecke sonst
beschädigt werden kann.
(2-1) Stecken Sie die Seitentafel A mit der Ecke, die mit
einem Metallwinkel versehen ist, in
Schaumstoffteil K
-(b) .
(2-2) Neigen Sie die Seitentafel A leicht in Richtung des
Pfeils in der Illustration.
(2-3) Halten Sie die Seitentafel A weiter schräg und
setzen Sie sie mit der entgegengesetzten Ecke (  )
in die Halterung auf der Seite des Digital-Pianos
ein.
3.
Halten Sie die Seitentafel A schräg und
fluchten Sie sie auf die Seite des Digital-
Pianos ein.
(3-1) Schieben Sie die Seitentafel A so in Richtung des
schwarzen Pfeils in der Illustration, dass sie mit
der Oberkante A möglicht dicht am Boden der
oberen Tafel des Digital-Pianos (
 ) anliegt.
(3-2) Richten Sie die Seitentafel A nach dem
Einfluchten so auf, dass sie fest an der Seite des
Digital-Pianos anliegt.
K
-(c)
K
-(a)
K
-(b)
K
-(a)
K
-(a)
Befestigungswinkel
*
Boden des Digital-Pianos
K
-(b)
A
(2-1)
(2-2) (2-3)
Befestigungswinkel
(3-2)
(3-1)
K
-(b)
A
Obere Tafel des Digital-Pianos
