Montieren des Ständers
G-27
10.

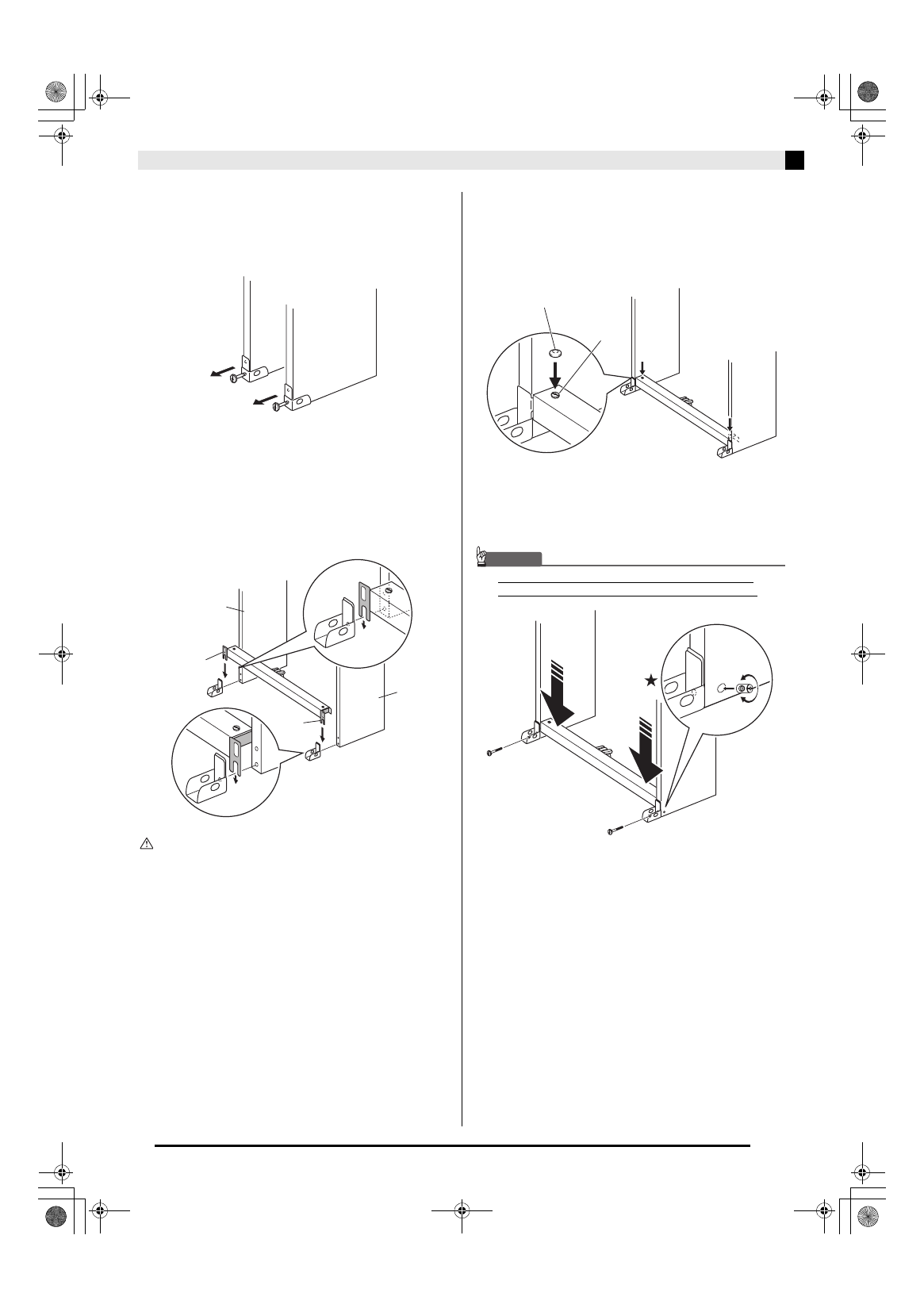

Entfernen Sie die Schrauben, mit denen die
Eckwinkel der hinteren Ecken (vom
Klavierspieler abgewandte Seite) der
Seitenteile befestigt sind.
11. Drehen Sie, wie in der Illustration gezeigt, die
in Schritt 10 gelösten Eckwinkel bitte um und,
setzen Sie die Pedaleinheit mit den
Befestigungswinkeln I
-(a) und I -(b)
zwischen den Eckwinkeln und den
Seitentafeln A und B ein.
WARNUNG
• Die Eckwinkel helfen, einem Umkippen des Ständers
vorzubeugen. Wenn der Ständer nicht an einer Wand
aufgestellt wird, befestigen Sie die Eckwinkel bitte wie in
der Illustration gezeigt in umgekehrter Ausrichtung.
Wenn die Eckwinkel in ihrer ursprünglichen
Ausrichtung belassen werden, kann der Ständer leicht
nach hinten umkippen, wodurch auch
Verletzungsgefahr besteht.
12.
Ziehen Sie die Schrauben G fest, die Sie
unter Schritt 9 provisorisch angezogen
haben.
• Decken Sie die Schraubenköpfe mit den Kappen J
ab.
13.
Sichern Sie die Eckwinkel mit den in
Schritt 10 entfernten Schrauben wieder am
Ständer.
WICHTIG!
• Drücken Sie die Pedaleinheit beim Festziehen der
Eckwinkelschrauben an den Kanten nach unten an.
• Die Seitenteile sind innen mit Gelenkverbindern
versehen, in die die Eckwinkelschrauben eingreifen.
Falls sich die Schrauben nicht in die Schraubenlöcher
der Gelenkverbinder eindrehen lassen, richten Sie die
Gelenkverbinder bitte durch Drehen mit einem
Schraubenzieher auf die Schrauben aus, damit diese
nicht verkanten. Siehe vergrößerten Ausschnitt (mit
Sternchen gekennzeichnet) in der obigen Illustration.
B
A
I
-(b)
I
-(a)
G
J
B
