9
Montage uitvoeren
PAS OP!
De schroefkoppen moeten omwille van de
veiligheid altijd naar buiten wijzen omdat er
anders verwondingen kunnen ontstaan.
Draai pas na afloop van de montage alle
schroefkoppelingen vast aan, anders kunnen er
onverwachte materiaalspanningen optreden.
1. Monteer de ontluchtingsschijf (K) van buiten
aan de voorkant van de zuil (H) met een M5x10
schroef en moer M5. Schroef de zuildelen (G +
H) met M5x10 schroeven en moeren M5 aan
elkaar. Pas op: alle schroeven moeten vast
worden aangedraaid.
2. Monteer de statieven (G + H) op de voet (J) met
M5x10 schroeven en moeren M5.
3. Bevestig de kolenbak (F) met M5x10 schroeven
en moeren M5 aan de zuil (G + H).
4. Schroef de kolenbakgreep (E) met M5x10
schroeven en moeren M5 aan de beide kanten
van de kolenbak (F).
5. Bevestig de winkkap (A) met M5x10 schroeven
en moeren M5 aan de kolenbak (F).
6. Plaats het kolenrooster (D) en het grillrooster
(F).
7. Plaats de ashouder (I) aan de zijkant van de
zuilen (G + H).
8. Schuif de houten greep (C) voor het grillrooster
op het grillrooster (B).
9. Plaats het grillrooster (B) in de gewenste positie
in de windkap (A).
WAARSCHUWING!
De grill moet tijdens het bedrijf op een stabiele
en vaste ondergrond staan omdat hij anders
kan omvallen.

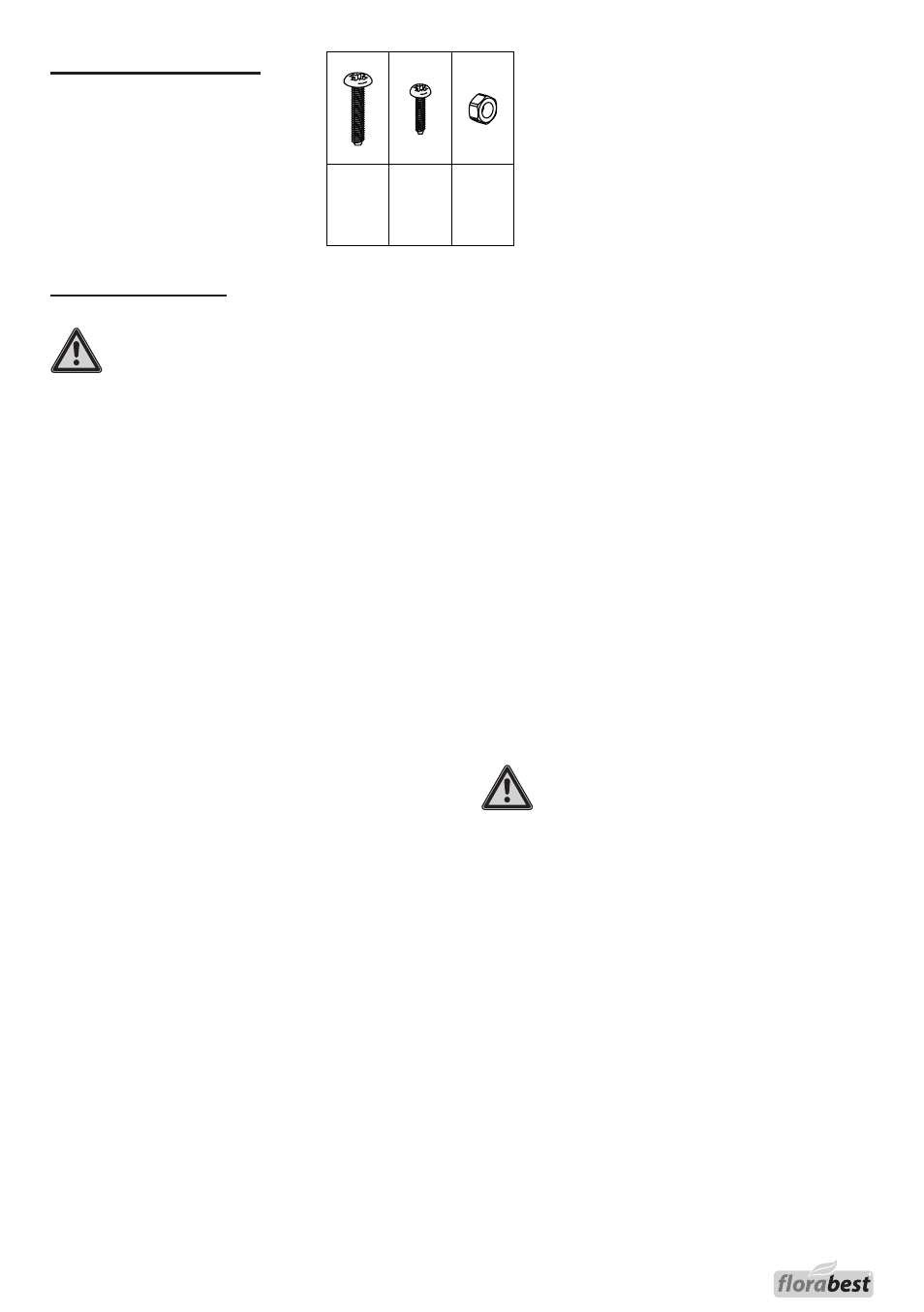

M5x25
2x
M5x10
22x
M5
1x
M5
24x
Verbindingselementen
(
ook voorgemonteerde verbindingselementen
staan vermeld
!)
