17 FTKG 29 A1
SE
Montering
Förberedelser för montering
Ta god tid på dig när du monterar grillen. Röj upp en arbetsyta på ca en till två
kvadratmeter på ett jämnt underlag. Ta upp de enskilda delarna ur förpackningen
och lägg ut dem så att du har dem nära till hands.
Nödvändigt monteringsmaterial
Stjärnskruvmejsel
Skruvnyckel SW 5 mm, SW 8 mm
VARNING
► Skruvarnas huvuden ska för säkerhets skull alltid vändas utåt för att undvika
skador.

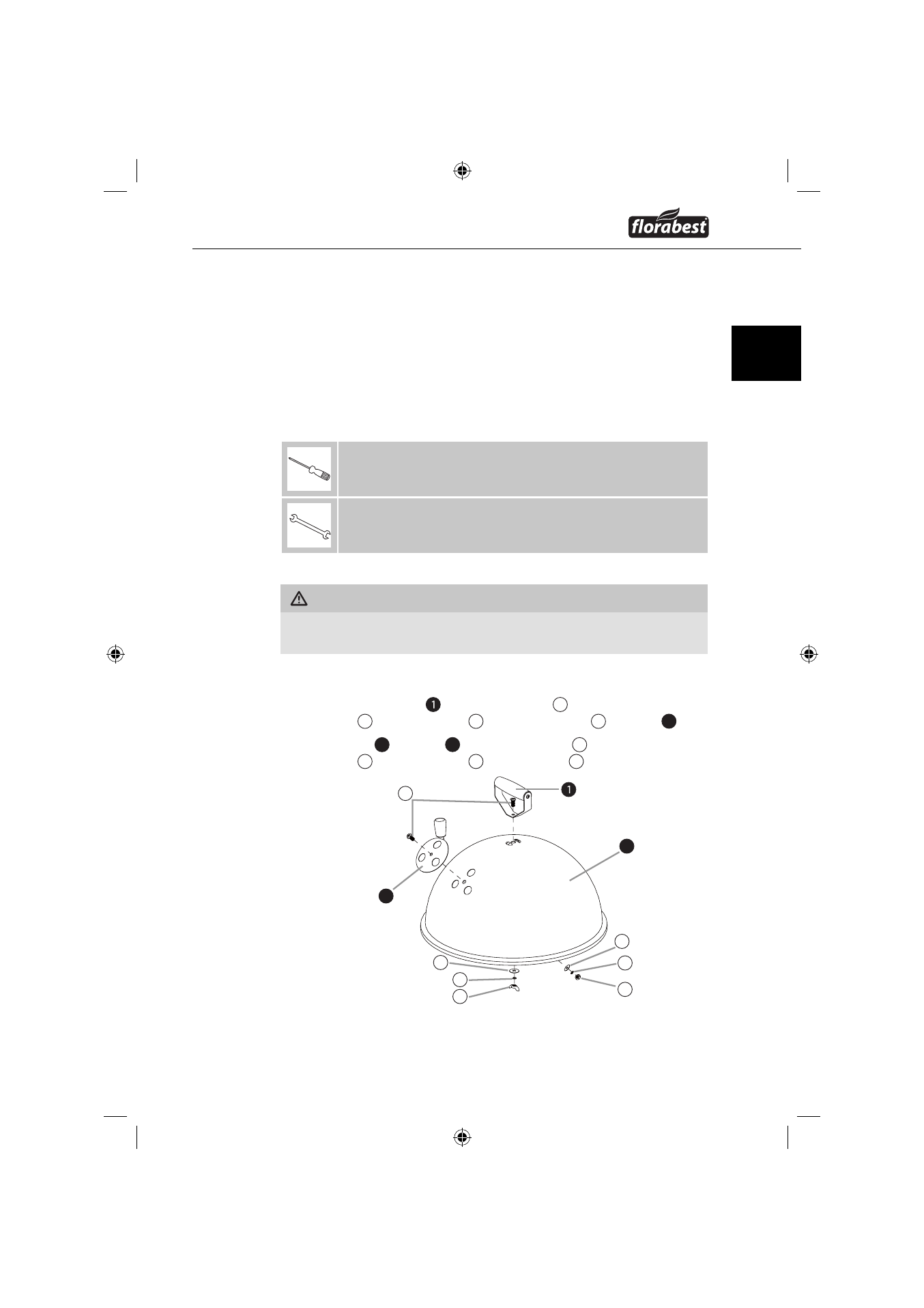

Steg 1
♦ Skruva fast handtaget med skruv M5 x 10 C , mellanläggsbricka
Ø6 x 16 F , fjäderbricka Ø5 H och vingmutter M5 L på locket 3 .
♦ Fäst ventilen 2 på locket 3 med skruv M5 x 10 C , mellanläggsbricka
Ø6 x 12 G , fjäderbricka Ø5 H och mutter M5 I .
C
2
3
H
H
F
L
G
I
