18 FTKG 29 A1
SE

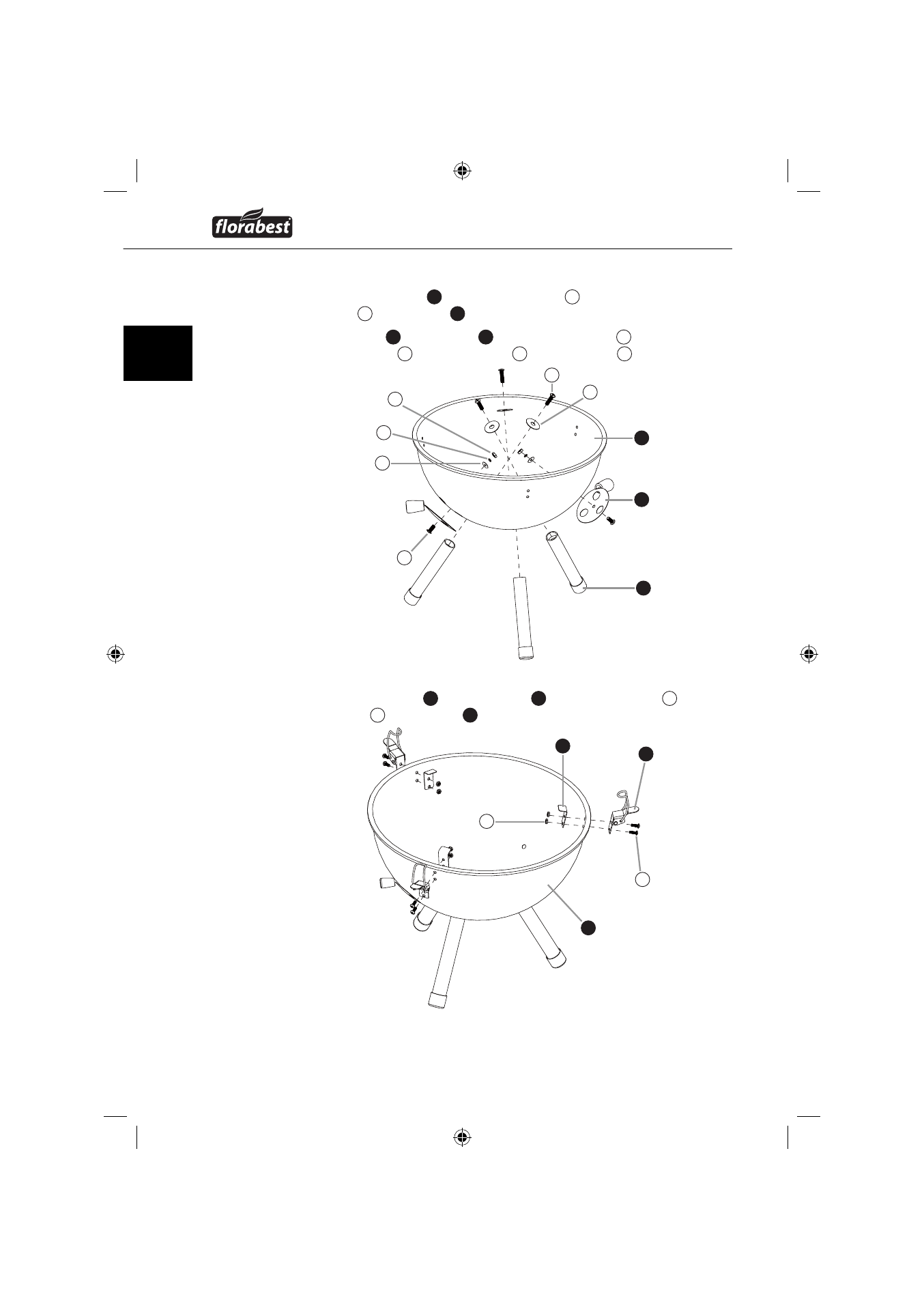

Steg 2
♦ Skruva fast stödbenen 10 med skruvar M6 x 30 B och mellanläggsbrickor
Ø6 x 25 E på grillskålen 7 .
♦ Fäst ventilerna 2 på grillskålen 7 med skruvar M5 x 10 C , mellanläggs-
brickor Ø6 x 12 G , fjäderbrickor Ø5 H och muttrar M5 I .
Steg 3
♦ Fäst bygelklämmorna 8 och vinkeljärnen 9 med skruvar M3x10 D och
muttrar M3 J på grillskålen 7 .
10
B
2
7
E
G
H
I
C
8
9
7
D
J
