3-INSTALLATION UND MONTAGE
BEFESTIGUNG DES KAMINEINSATZES AM SOCKEL
Das Gerät muss auf einer Fläche verankert werden, damit die Brennkammer bei der jährlichen Wartung durch den autorisierten
Techniker auf zwei ausziehbaren Schienen herausgezogen werden kann.
Zum Befestigen des Kamineinsatzes wie folgt vorgehen:
• Abstand (A) vom Rahmenanschlag bis zur Außenkante der Halterung messen, so dass er später wieder genauso angeordnet werden
kann.
A=440 mm (Maß vom Rahmenanschlag bis zur Außenkante der Halterung)
A1= 437 mm (Maß von der Wandaußenfläche bis zur Außenkante der Halterung)
A2= 3 mm (Maß von Wandaußenfläche bis Rahmenanschlag)
• Blendrahmen C entfernen (siehe besonderen Abschnitt).
• Untere Schrauben (B) unter dem Rahmen herausdrehen.
• Nun das Gerät herausziehen und von der Halterung (D) trennen.

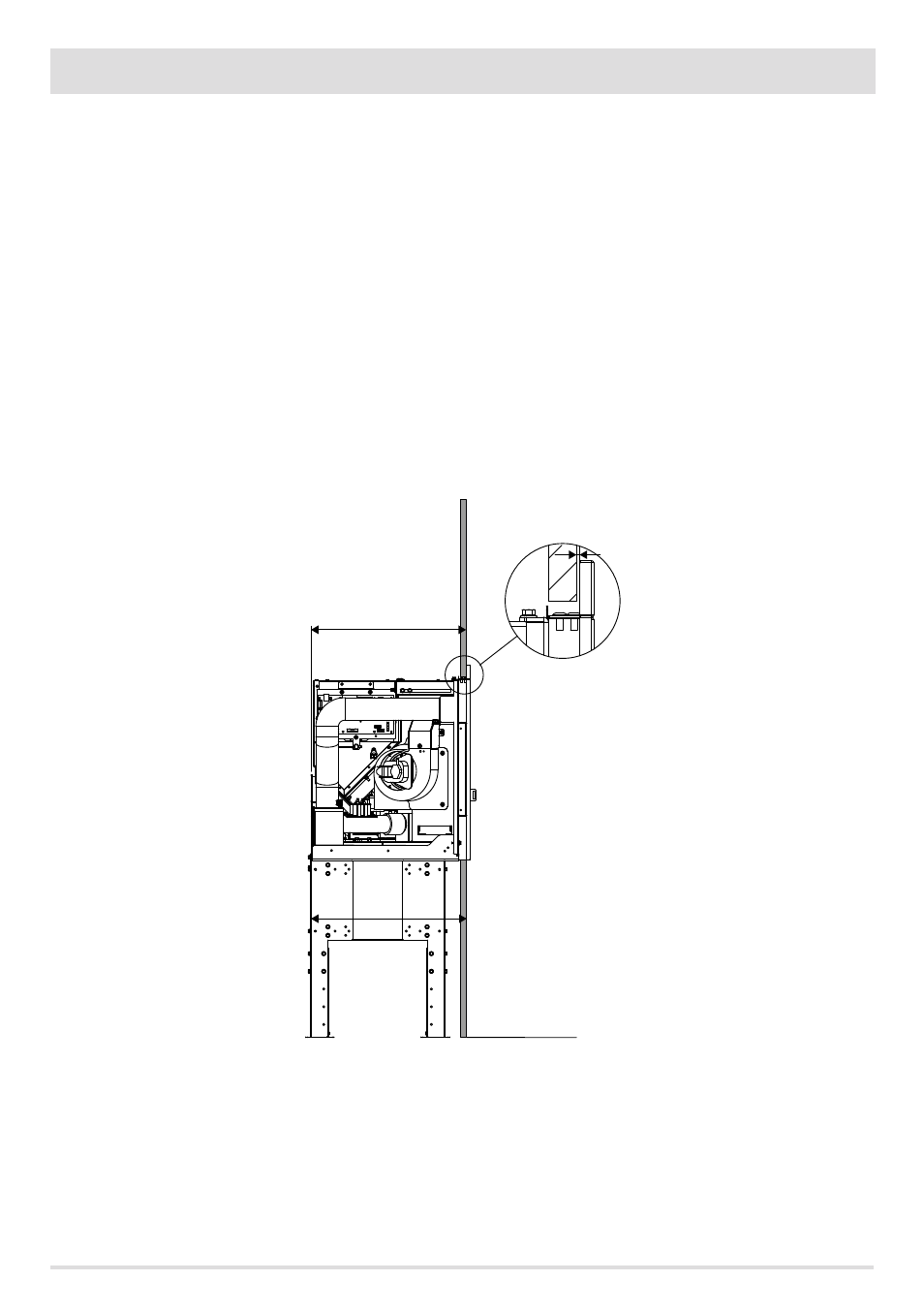

• Halterung (D) im vorher gemessenen Abstand von der Wand (A1) anordnen, siehe Abbildung.
• Mit den mitgelieferten Schrauben die Halterung (D) am Sockel (E) befestigen, so dass die Verankerungsfläche der Halterung (D) und
die Wand rechtwinklig zueinander sind.
• Gerät wieder auf die Halterung (D) setzen, Schrauben (B) wieder einsetzen und prüfen, ob das Gerät und die Halterung gut fixiert
sind, um den Betrieb des Geräts zu gewährleisten.
Die Einhaltung der Maße bei der Positionierung des Gerätesockels muss gewährleistet sein und die Verankerungsfläche
der Halterung muss unbedingt rechtwinklig zur Wand sein. Außerdem ist sicherzustellen, dass die Schrauben das Gerät
wirklich an der Halterung festhalten.
