3-INSTALLATION UND MONTAGE
MONTAGE DES BLENDRAHMENS

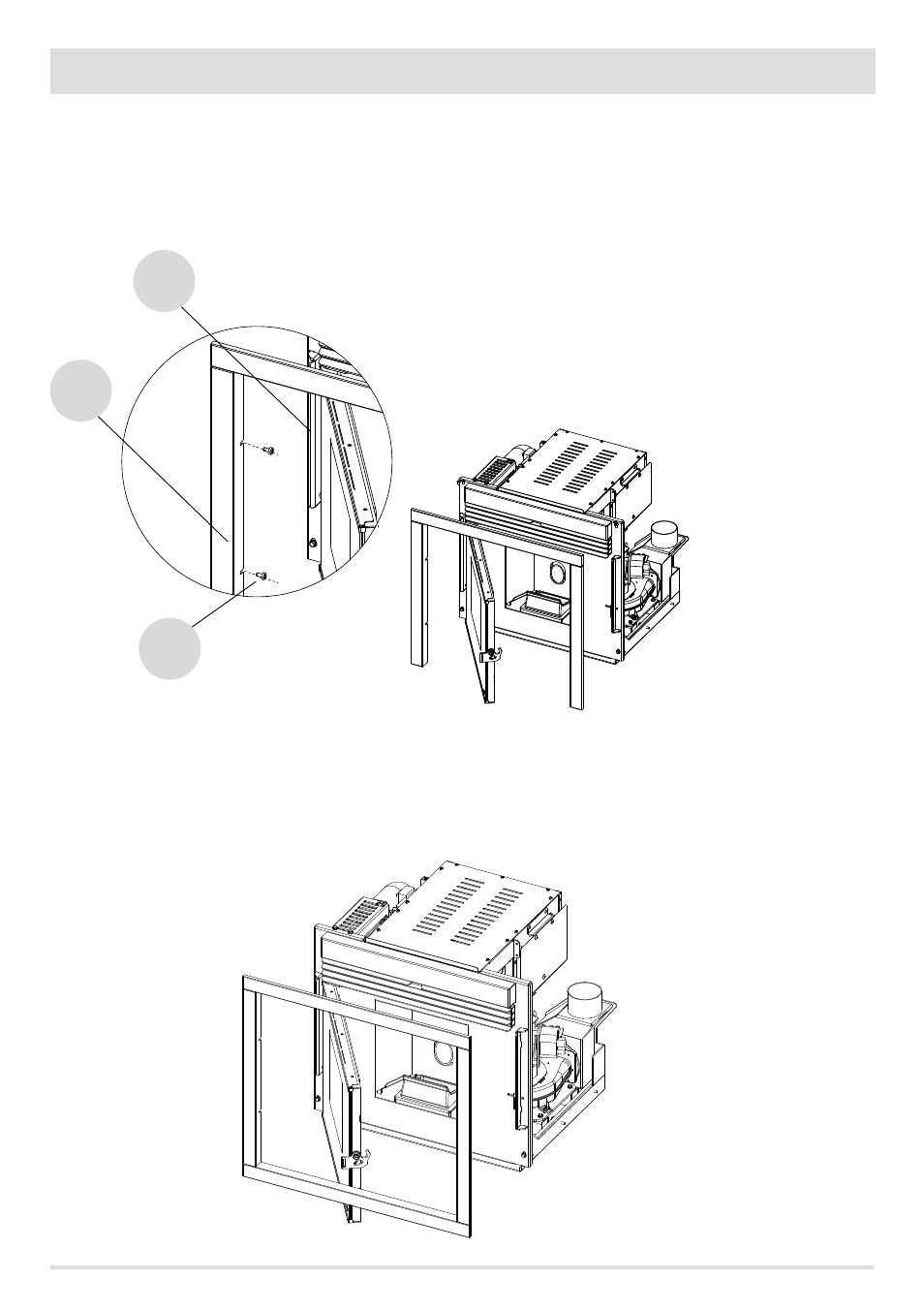

Nach Fertigstellung der Verkleidung bzw. des Teils in Gipskarton ist der vorher demontierte Blendrahmen wieder anzubauen.
Dieser Rahmen dient zum Abschluss und zur Abdeckung des Schlitzes, der zwischen dem Metallgestell des Geräts und der Verkleidung
entsteht. Um den Rahmen zu montieren, genügt es, die Tür des Geräts zu öffnen, den Rahmen wie abgebildet einzusetzen und mit den
vier mitgelieferten Schrauben an den seitlichen Pfosten des Geräts zu befestigen, im Innern des Türprofils.
4-SEITIGER RAHMEN
Falls das Gerät in einen bestehenden Kamin oder jedenfalls auf einer Ebene ruhend eingebaut wird, muss der dreiseitige Rahmen montiert
werden, wenn es hingegen an der Wand montiert wird, kann als Abschluss der 4-seitige Rahmen (optional) angebaut werden. Die
Montage erfolgt bei beiden Rahmen in gleicher Weise.
A - SEITLICHE PFOSTEN
B - BLENDRAHMEN
C - SCHRAUBEN
