7-MONTAGE KAMINOFEN SUITE/CLUB
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

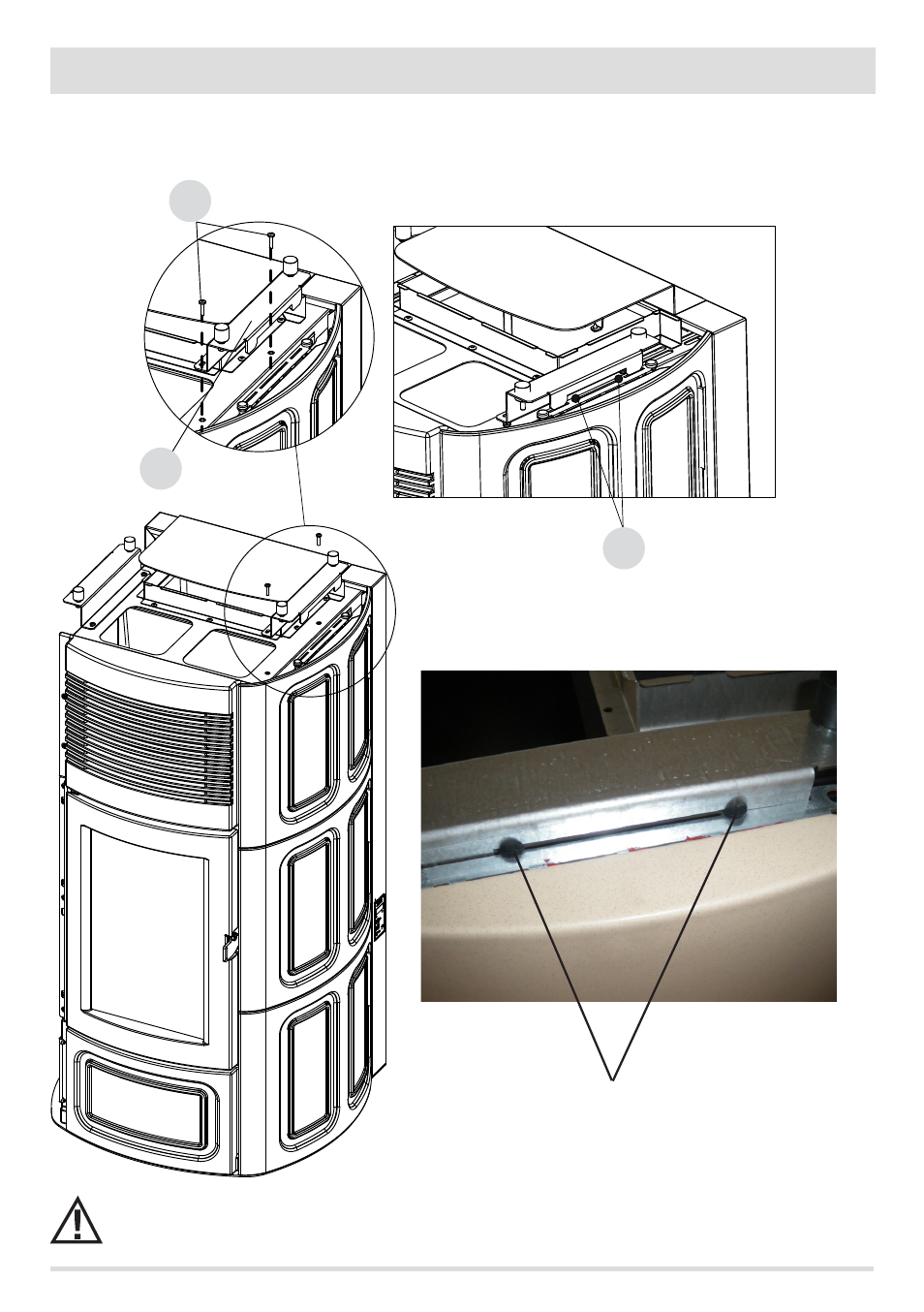

Auf der Oberseite die Platte „D3“ mit Hilfe der beiden Schrauben „p“ mit dem Bügel „F“ fixieren. Zwischen der Halterung „F“ und der
Halterung der Keramikplatte „D3“ die mitgelieferten Filzdämpfer einsetzen. Dieser Bügel wird dann auch als Halterung der Keramik-
Topplatte dienen. Für die Befestigung der Keramikteile auf der anderen Seite denselben Vorgang befolgen (S1/S2/S3 bezeichnet).
Um Vibrationen der Keramikteile zu vermeiden, wird empfohlen, zusätzlich zu den Gummidämpfern, die sich schon
an den Halterungen aller Keramikteile befinden, zwei Filzdämpfer „K“ (mit dem Keramik-Bausatz mitgeliefert)
zwischen die beiden Halterungen des letzten Keramikteils zu legen (siehe obige Abbildung).
