8-NOT-BEDIENTAFEL
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

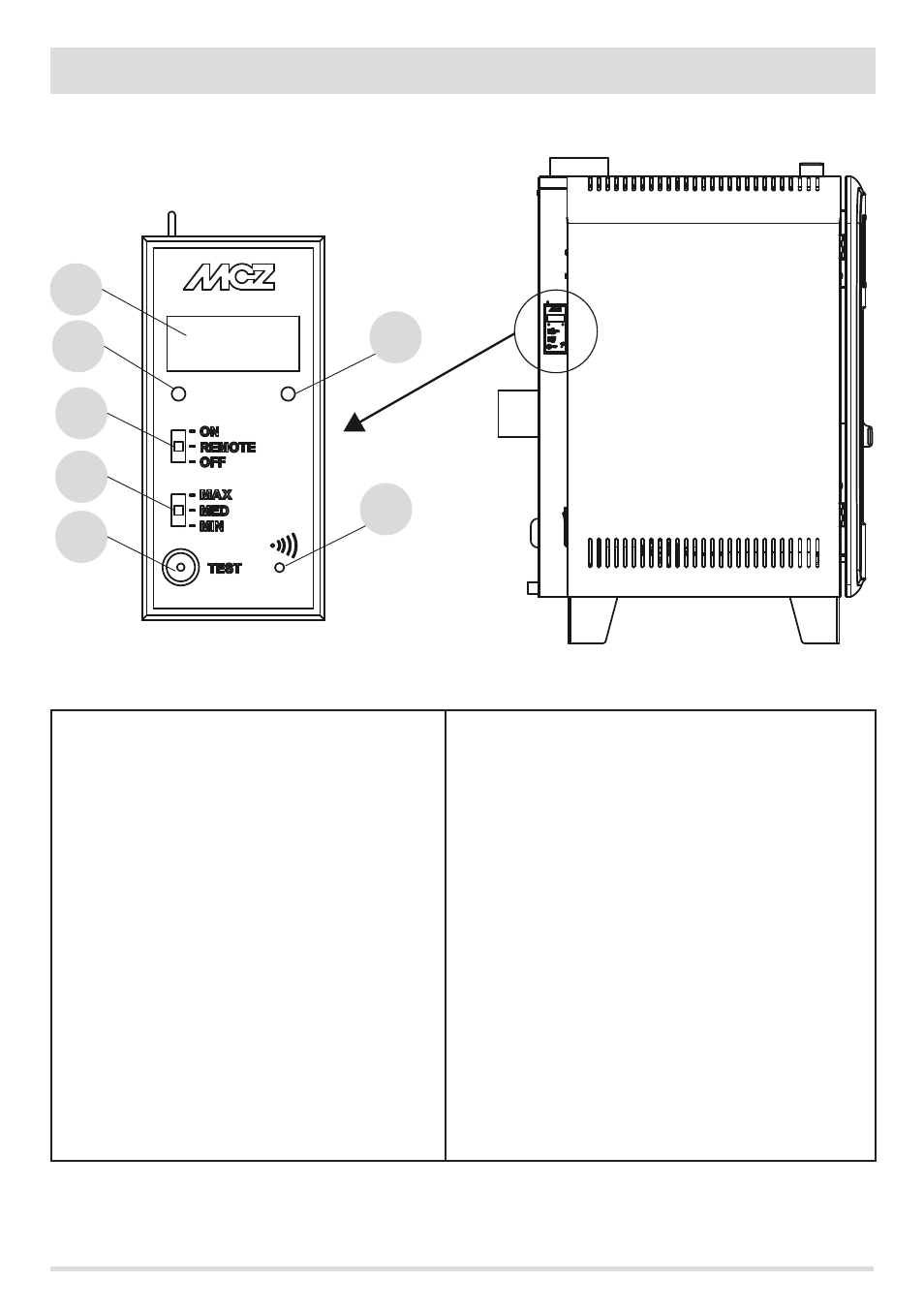

An der Seite hinten links des Geräts befindet sich die sog. Not-Bedientafel, mit der bei Betriebsstörungen Diagnose-Funktionen ausgeführt
und das Gerät bei Ausfall der Fernbedienung bedient werden kann.
LEGENDE
A - DISPLAY; zeigt eine Reihe von Informationen zum Gerät
sowie gegebenenfalls den Kenncode einer Betriebsstörung an.
B - Led GRÜN zeigt an:
• AUSGESCHALTET = Ofen ausgeschaltet
• BLINKEND = Ofen in Zündphase
• FEST EINGESCHALTET = Ofen eingeschaltet
C - Led ROT zeigt an:
• AUSGESCHALTET = Ofen ausgeschaltet
• LANGSAM BLINKEND = Gerät in Abschaltphase
• SCHNELL BLINKEND = Gerät in Alarmzustand (die ersten
10 Minuten lang zusammen mit einem Warnton)
• FEST EINGESCHALTET = Ofen ausgeschaltet
D - Drei-Positionen-Schalter für die Funktionen:
• OFF = Gerät ohne Fernbedienung manuell abgeschaltet
• FERNGESTEUERT = Ofen kann nur mit Fernbedingung
bedient werden.
• ON = Gerät ohne Fernbedienung manuell eingeschaltet
E - Drei-Positionen-Schalter für die Wahl der Leistung
• MIN = Betrieb des Geräts mit MINIMAL-Leistung ohne
Fernbedienung und mit Schalter 4 auf ON
• MAX = Betrieb des Geräts mit MAXIMAL-Leistung ohne
Fernbedienung und mit Schalter 4 auf ON
• MAX = Betrieb des Geräts mit MAXIMAL-Leistung ohne
Fernbedienung und mit Schalter 4 auf ON
F - Taste für Diagnostikfunktionen bezüglich Betriebszustand des
Ofens
G - Taste, um den Ofen mit einer neuen Fernbedienung in
Verbindung zu bringen (bzgl. Vorgehensweise siehe nachfolgende
Beschreibung)
DAMIT DAS GERÄT MIT DER FERNBEDIENUNG
FUNKTIONIERT, MUSS SCHALTER "D" AUF "REMOTE"
GESTELLT SEIN.
