7 5
4
9
8
10
13
12
11
2
3
1
6
+ -
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO BLU
ALTA TENSIONE BASSA TENSIONE
- + GND 12V
6,3 AT
68

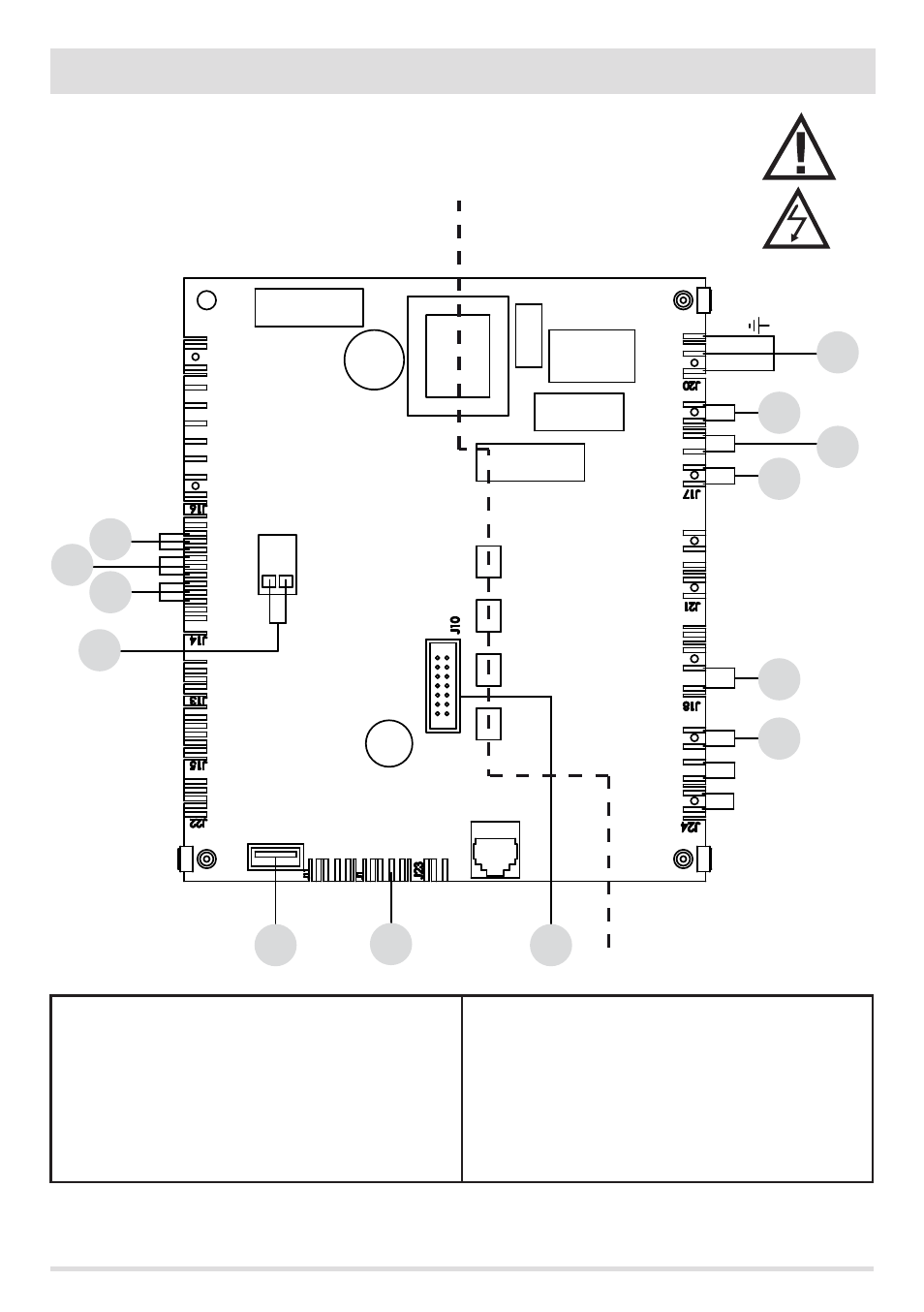

20-PLATINE FÜR AIR-KAMINÖFEN
LEGENDE VERKABELUNGEN AIR-KAMINÖFEN
1. ENCODER GEBLÄSE RAUCHGASE
2. ENCODER GETRIEBEMOTOR
3. DRUCKWANDLER
4. RAUCHGAS-TEMPERATURFÜHLER
5. AKTUALISIERUNG DER SOFTWARE (USB)
6. MODBUS KOMMUNIKATION ÜBER MODEM, W-LAN,...
7. NOT-BEDIENTAFEL
8. THERMOSCHUTZSCHALTER TANK
9. LUFTGEBLÄSE 1
10. GETRIEBEMOTOR
11. GEBLÄSE RAUCHGASE
12. ZÜNDKERZE
13. SCHALTER
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat
SPANNUNGSFÜHRENDE ELEKTROKABEL
230V-STROMVERSORGUNGSKABEL VOR AUSFÜHRUNG VON ARBEITEN
AN DER ELEKTRIK VOM STROMNETZ TRENNEN.
