Seite 71
7
5
4
9
8
10
13
12
11
2
3
1
6
14
+
-
GND
SIGNAL
5V
GND
SIGNAL
5V
GND
SIGNAL
12V
ROSSO
BLU
ALTA TENSIONE
BASSA TENSIONE
-
+
GND
12V
6,3 AT
69

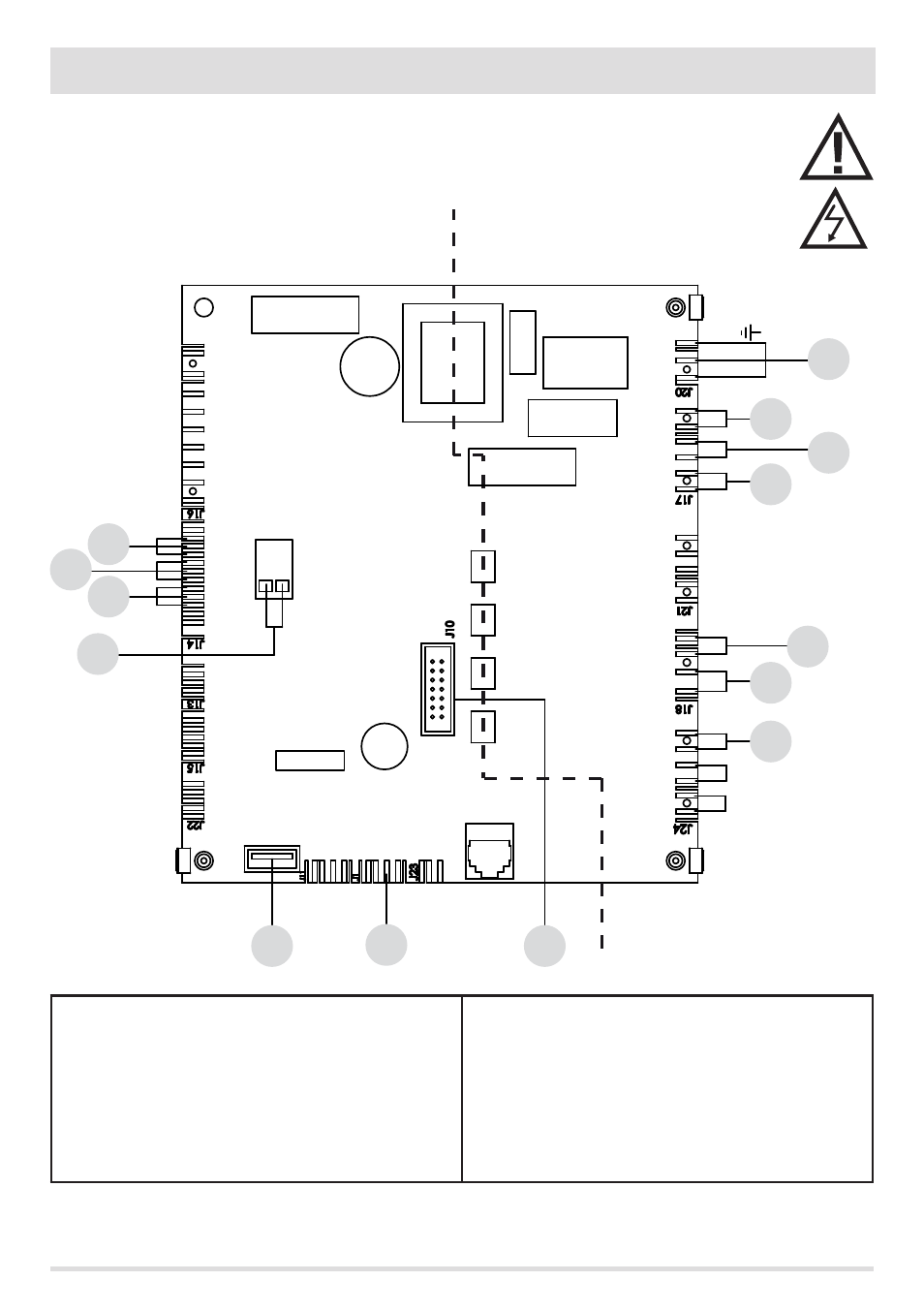

21-PLATINE FÜR COMFORT AIR-KAMINÖFEN MIT 2 VENTILATOREN
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
LEGENDE VERKABELUNGEN COMFORT AIR-KAMINÖFEN MIT 2 VENTILATOREN
1. ENCODER GEBLÄSE RAUCHGASE
2. ENCODER GETRIEBEMOTOR
3. DRUCKWANDLER
4. RAUCHGAS-TEMPERATURFÜHLER
5. AKTUALISIERUNG DER SOFTWARE (USB)
6. MODBUS KOMMUNIKATION ÜBER MODEM, W-LAN,...
7. NOT-BEDIENTAFEL
8. THERMOSCHUTZSCHALTER TANK
9. LUFTGEBLÄSE 1
10. GETRIEBEMOTOR
11. GEBLÄSE RAUCHGASE
12. ZÜNDKERZE
13. SCHALTER
14. LUFTGEBLÄSE 2
N.B. Die einzelnen Bauteile sind mit vorverdrahteten Verbindern versehen, von denen jeder eine andere Abmessung hat
SPANNUNGSFÜHRENDE ELEKTROKABEL
230V-STROMVERSORGUNGSKABEL VOR AUSFÜHRUNG VON ARBEITEN
AN DER ELEKTRIK VOM STROMNETZ TRENNEN.
