Kapitel 4

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

S.

17

Installation und montage

Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck

verboten

4. INSTALLATION UND MONTAGE

WICHTIG!
Der Kaminofen muss von einem fachkundigen

Techniker oder kompetentem Personal installiert und

an den Rauchzug angeschlossen werden, damit alle

lokalen oder nationalen Vorschriften und die

Vorgaben der Norm UNI 10683 REV erfüllt werden.

Wenn der Kaminofen und die entsprechende Einfassung aus der

Verpackung genommen werden, sicherstellen, dass der

einwandfreie Betrieb aller Bauteile gewährleistet ist.

Eventuelle auf den Transport zurückzuführende Schäden

umgehend beanstanden. Soll der Kaminofen an einem schwer

zugänglichen Ort installiert werden, kann man dessen Gewicht

erleichtern, indem die internen Bauteile, welche den Feuerraum bilden,

herausgenommen werden. Vergewissern Sie sich, dass alle

Bauteile wieder korrekt eingebaut werden.

4.1. VORBEREITEN UND AUSPACKEN

Der Kaminofen Chari wird mit zwei verschiedenen Verpackungen

geliefert:

 eine Verpackung enthält den Kaminofen (Abb. 1);
 die andere enthält die obere Abdeckplatte und die Seitenteile

aus Keramik (diese Verpackung wird auf die Verpackung mit

der Kaminofenstruktur positioniert) Abb.2

Die Verpackung öffnen und die zwei Bügel entfernen, mit denen der

Kaminofen an der Palette verankert ist (Abb. 3).
Die zwei Schrauben (A) vom Bügel entfernen, der sich jeweils an der

rechten und linken Unterseite des Kaminofens befindet.
Danach die anderen drei Schrauben (B) entfernen, die den Bügel an der

Palette verankern, und den Kaminofen am gewünschten Ort aufstellen.

Dabei beachten, dass die vorgesehenen Anforderungen erfüllt werden.
Zuerst den Kaminofen am gewünschten Ort aufstellen, bevor

die Seitenwände montiert werden.

A

A

B

B

B

BÜGEL

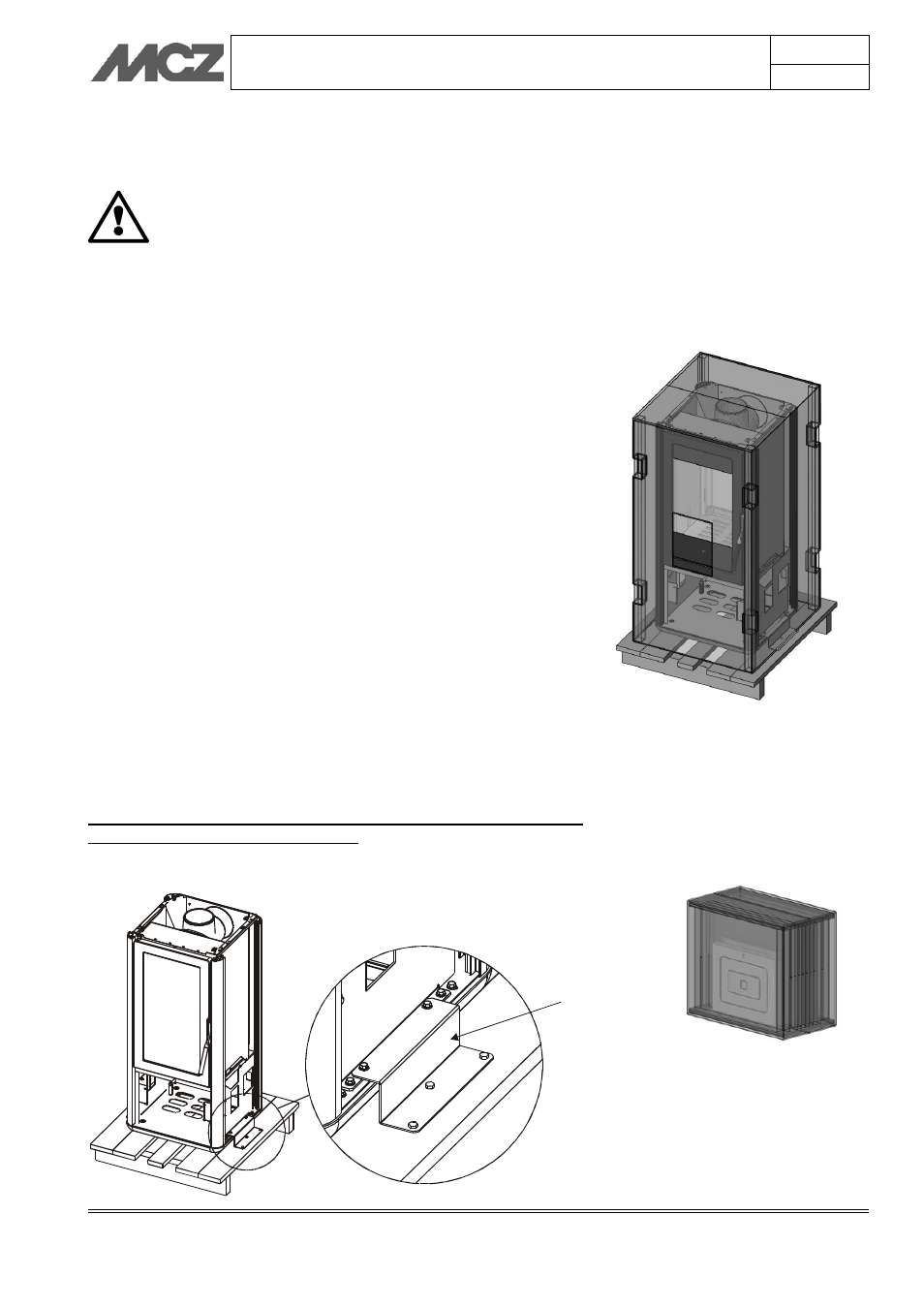

Abb. 1 - Verpackung des

Kaminofens Chari

Abb. 2 - Verpackung der Keramikteile des

Kaminofens Chari

Abb. 3 - Entfernung der

Verpackungsschrauben (Kaminofen Chari)
