Installation und montage
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten

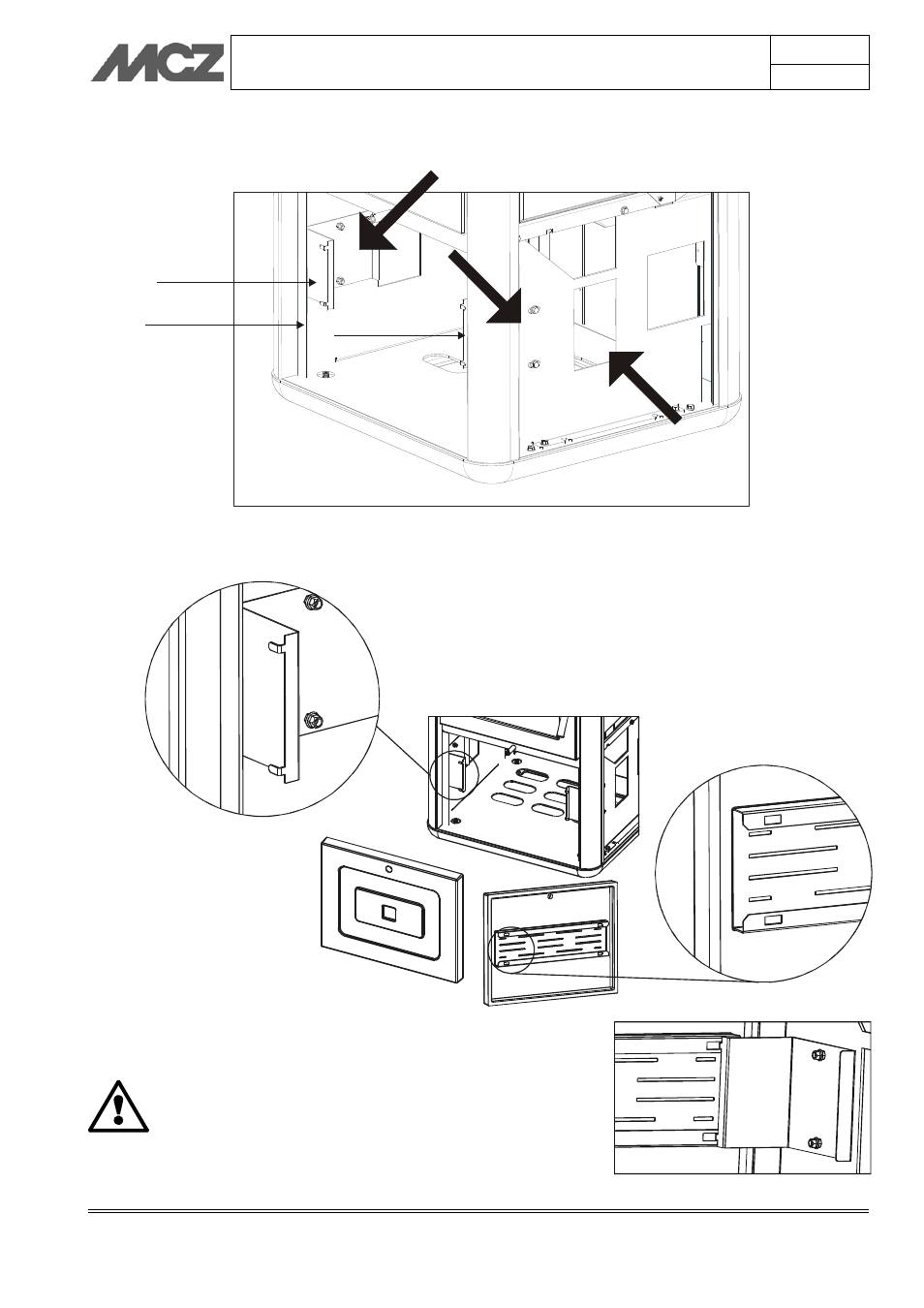

4. Anschließend über die Bohrungen an den Seiten des
Kaminofens die zwei Bügel rechts und links durch geringfügiges
Ausdrehen der Schrauben “E”
5. Die Keramikverkleidung “F” auf das Profil des Kaminofens
positionieren und hierbei so vorgehen, dass sich die Langlöcher
“Y” am Innenbügel der Keramikverkleidung an den Haken “X”
des am Kaminofen befestigten Bügels einfügen.
X
X
Y
Y
F
6. Anschließend kann die Keramikverkleidung am Kaminofen
befestigt werden. Ebenfalls über die Bohrungen an den Seiten
die Bügel an den Kaminofen ziehen und die Schrauben
festziehen.
WICHTIG!
Beim Befestigen der frontseitigen
Keramikverkleidung stets sicherstellen, dass diese an
der Kaminofenstruktur festgehalten wird;
anderenfalls könnte sie sich lösen, fallen und hierbei
brechen.
E
E
BÜGEL
BÜGEL
PROFI
Einfügen des Langlochs Y am Haken X
