Installation und Montage
Technischer Dienst - MCZ GROUP S.p.A. vorbehaltene Rechte - Nachdruck
verboten
Der Kaminofen muss immer in senkrechter Position und ausschließlich
mithilfe von Wagen gehandhabt werden. Darauf achten, dass die Tür
und ihre Glasscheibe keinen mechanischen Stößen ausgesetzt werden,
welche deren Integrität beeinträchtigen könnten.
Die Handhabung der Produkte muss auf jeden Fall mit größter Sorgfalt
erfolgen. Nach Möglichkeit den Kaminofen in der Nähe seines
vorgesehenen Standortes auspacken.
Das Verpackungsmaterial ist weder giftig noch schädlich und bedarf
daher keiner speziellen Entsorgungsmaßnahmen.
Für die Lagerung, die Entsorgung oder das eventuelle Recycling im
Einklang mit den geltenden Vorschriften ist der Endbenutzer zuständig.

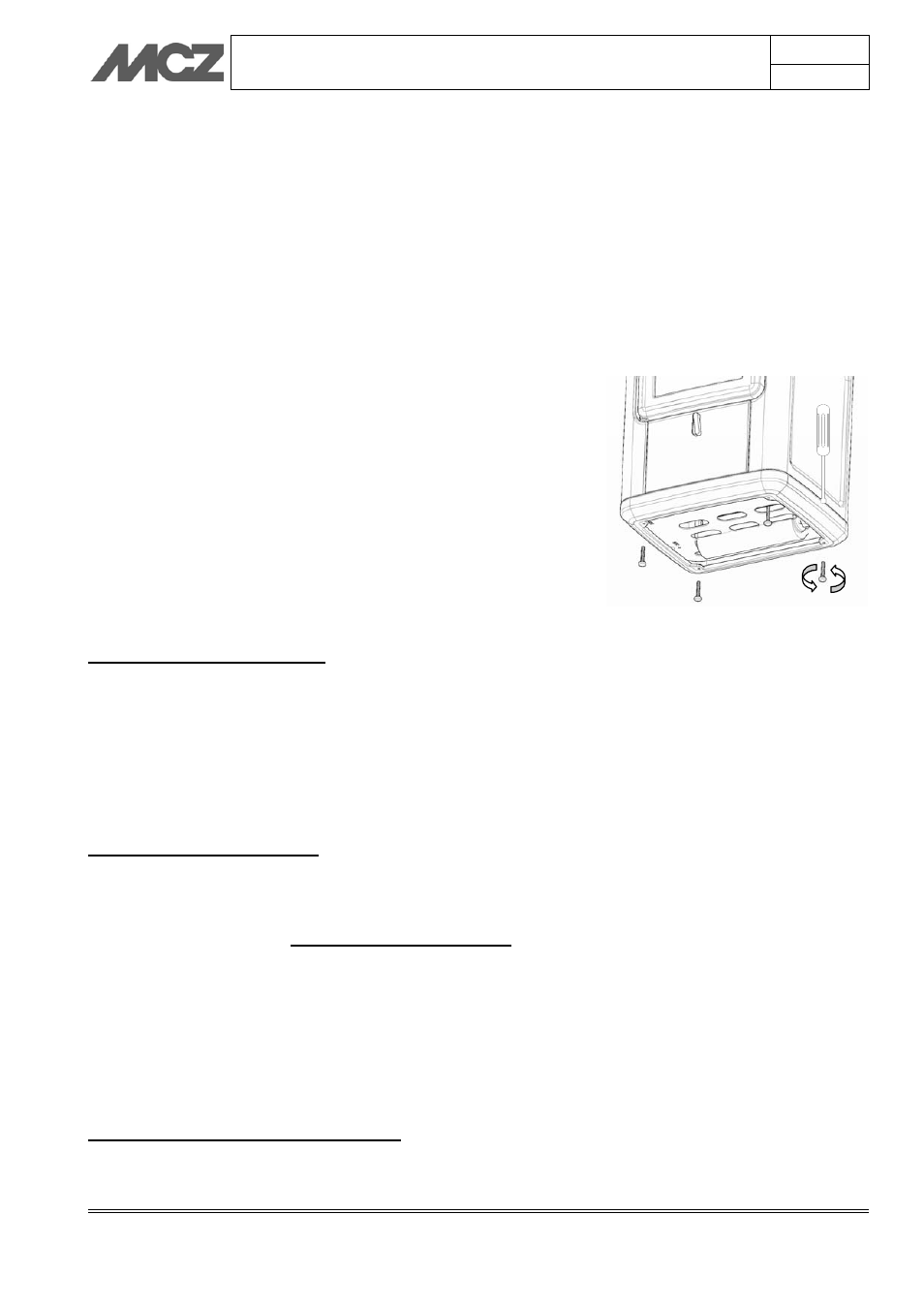

4.2. MONTAGE UND EINSTELLUNG DER FÜSSE
Einige Modelle sehen die Montage von Stützfüßen vor, die dazu dienen,
den Kaminofen zu nivellieren (in der Höhe auszurichten), damit er
waagrecht und stabil auf dem Unterboden steht. Die Füße werden an
der Basis der Struktur festgeschraubt. Man kann sie, wie abgebildet,
montieren und mit einem Schraubenzieher einstellen, der an ihrem Kopf
angesetzt wird.
4.3. MONTAGE DER KERAMIKVERKLEIDUNG
Die Montage der Keramikteile bereitet in der Regel keine großen
Schwierigkeiten:
Keramikteil am Aschenkasten:
1. Hebel “A” folgendermaßen entfernen:
Den schwarzen Verschluss am oberen Ende des Hebels “O”
abnehmen, um auf die innen liegende Schraube “P” zugreifen
zu können, die ausgedreht wird, um den Hebel “A”
2. Die Bügel “B” entfernen, das Keramikteil “D” am Haken des
Hebels “A” der Luftregelung einfügen und die Bügel “B”
wieder einschrauben, um das Keramikteil festzustellen.
Frontblende aus Keramik “E”:
1. Die zwei Bügel “C” (rechts und links) lockern und die
Frontblende aus Keramik “E”
Anschließend können die Seitenwände aus Keramik montiert
werden:
1. Die Seitenwand “F” nehmen und die Stifte an der Seite in die
vorgesehenen Bohrungen im unteren Bereich der Ofenstruktur
einrasten. Im oberen Bereich der Keramik-Seitenwand die
Befestigung an der Struktur mit zwei Schrauben ausführen. Die
gleichen Arbeitsgänge für die Seitenwände G, H und die
Seitenwände I-L-M wiederholen.
Montage der Abdeckplatte aus Keramik:
1. Die Abdeckplatte “N” auf die vorgesehenen Gummistopfen am
Gehäuse des Kaminofens positionieren.
