INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
GAUGUIN Seite 11
Kapitel 3 Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

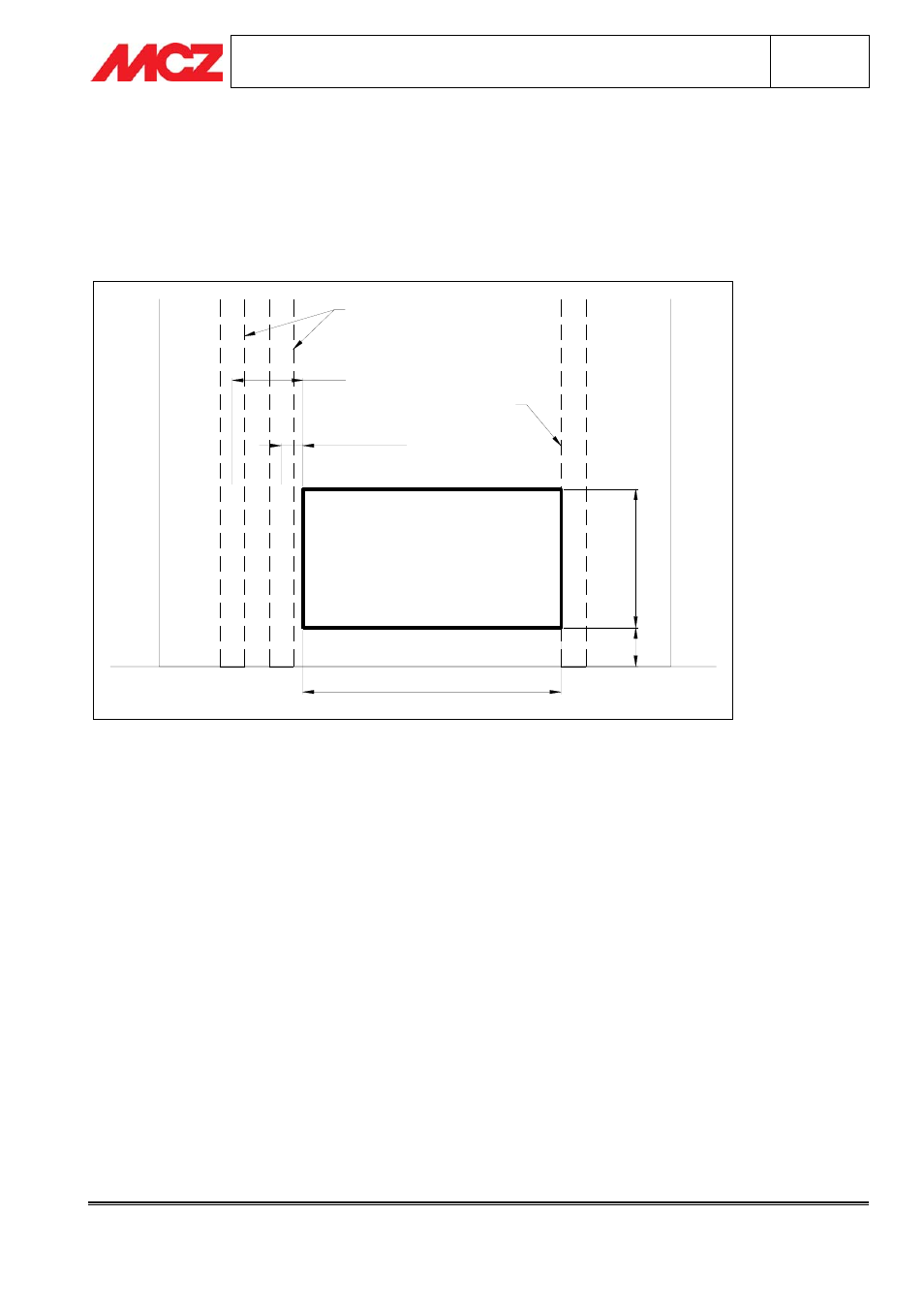

3.5. PHASE 3 – EINBAUWAND
Die Einbauwand mit feuerfestem Material, wie beispielsweise feuerfestem Gipskarton, und mit mindestens 3
Stahlträgern vorbereiten (für eine größere Sicherheit können 6 je paarweise ineinander gesteckte Träger
verwendet werden). Eine Öffnung mit den Abmessungen 1060X570 mm in 160 mm Abstand vom Boden
anbringen (siehe Zeichnung): Die Stahlträger müssen vertikal und in den gezeigten Stellungen verlegt werden
(siehe Zeichnung).
57
0
16
0
1060
MONTANTE ACCIAIO
MONTANTE
ACCIAIO
FILO FORO
90
CENTRO
MONTANTE
290
CENTRO
MONTANTE
