INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
GAUGUIN
Seite
12
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

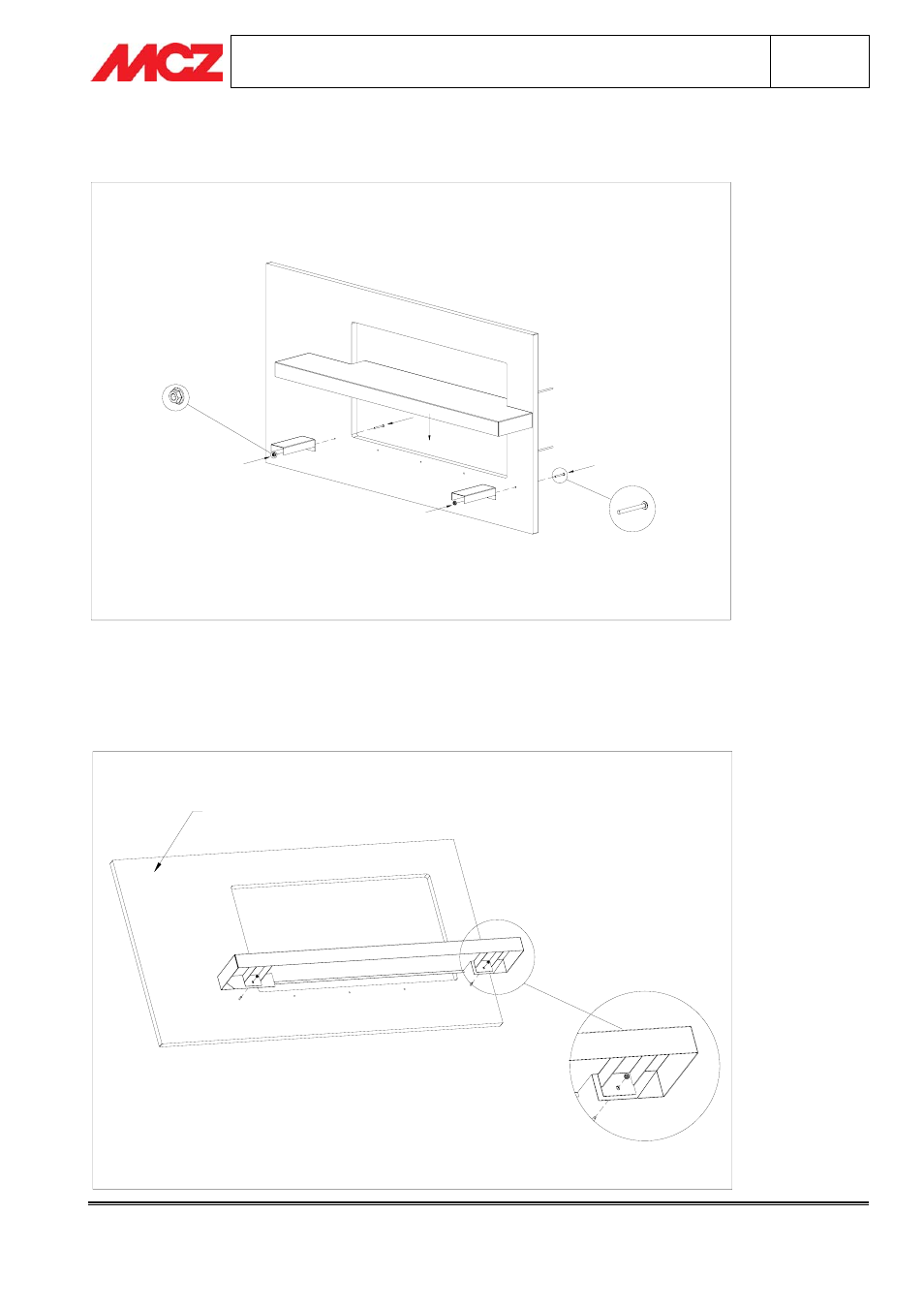

3.6. PHASE 4 – ZUSAMMENBAU DER EINFASSUNG AUS SCHIEFER UND DER
BRENNEBENE AUS EDELSTAHL
Die Brennebene (6) aus Edelstahl in die Schiefer-Einfassung (5) einpassen und so weit absenken, bis deren
Bohrlöcher mit denen der Schiefer-Einfassung übereinstimmen. 2 Bügel (7) hinzufügen. Dabei darauf achten,
dass die Brennebene auf diesen aufliegt. Die drei Elemente (Schiefer-Einfassung, Brennebene und Bügel) mit 2
Schrauben M5X50 mit Flansch (die von der Rückseite zur Vorderseite reichen) befestigen, die mit 2 geflanschten
Muttern FD M5 blockiert werden.
LATO A VISTA
