Der Teil der gewindegeschnittenen Stange, der aus der Wand ragt, muss (etwa) 6 mm lang sein. Die entfernte
Unterlegscheibe wird nicht mehr gebraucht, die Blindmutter MUSS hingegen aufbewahrt werden.

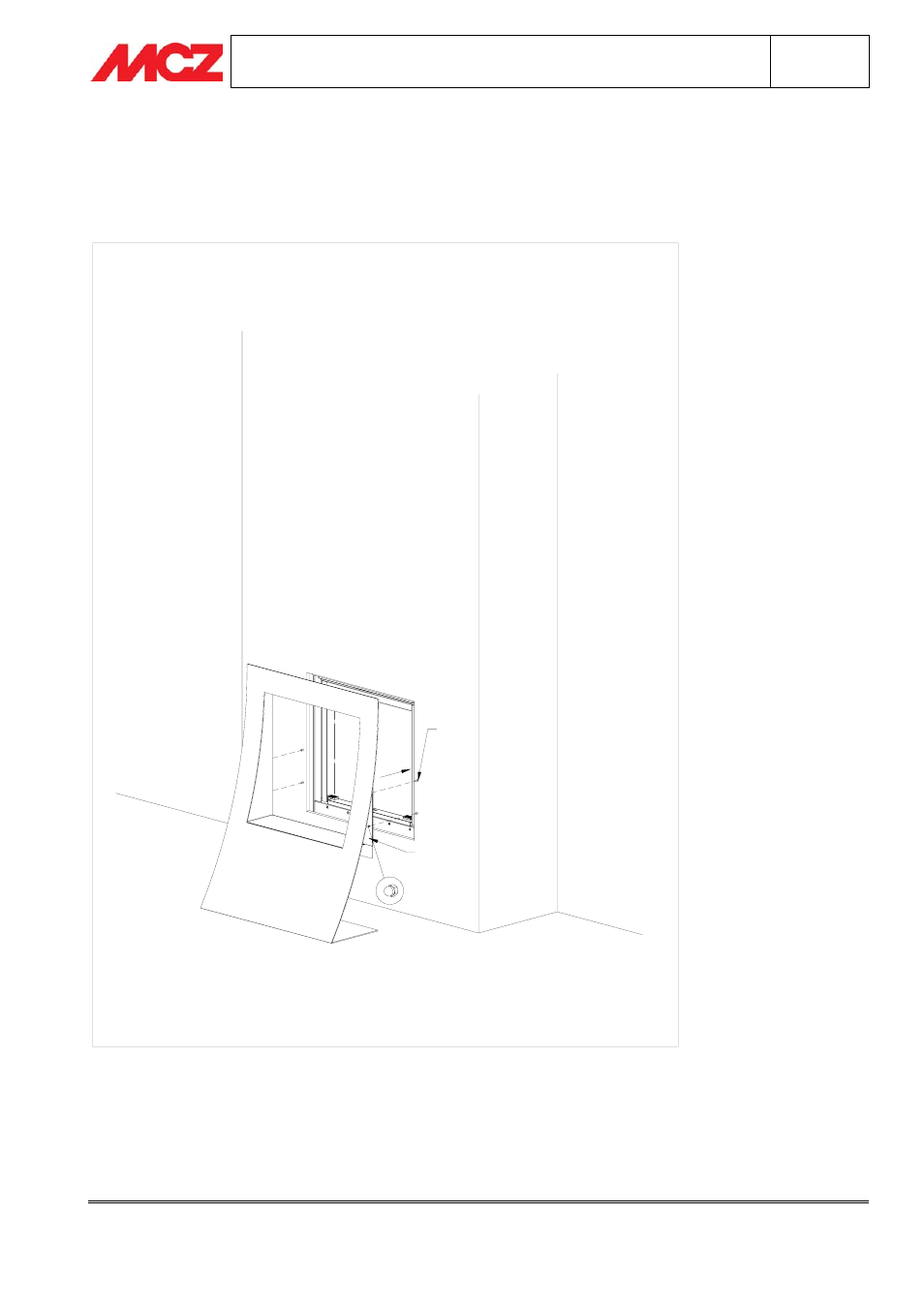

Die Einfassung Goya so montieren, dass der herausragende Teil der gewindegeschnittenen Stangen in die
Bohrlöcher in den Seitenteilen der Einfassung passt. Die Verkleidung mit den zuvor von den Flügelankern
entfernten Blindmuttern befestigen.
SPALLA
LATERALE
BARRA FILETT.
( 6 MM)
Die Einfassung Goya muss nach der Montage mit dem Heizkamin und mit der Brennebene auf einer Achse liegen
und bündig mit dem Unterteil der Tür von Forma Puro 65 abschließen (siehe Zeichnung).
