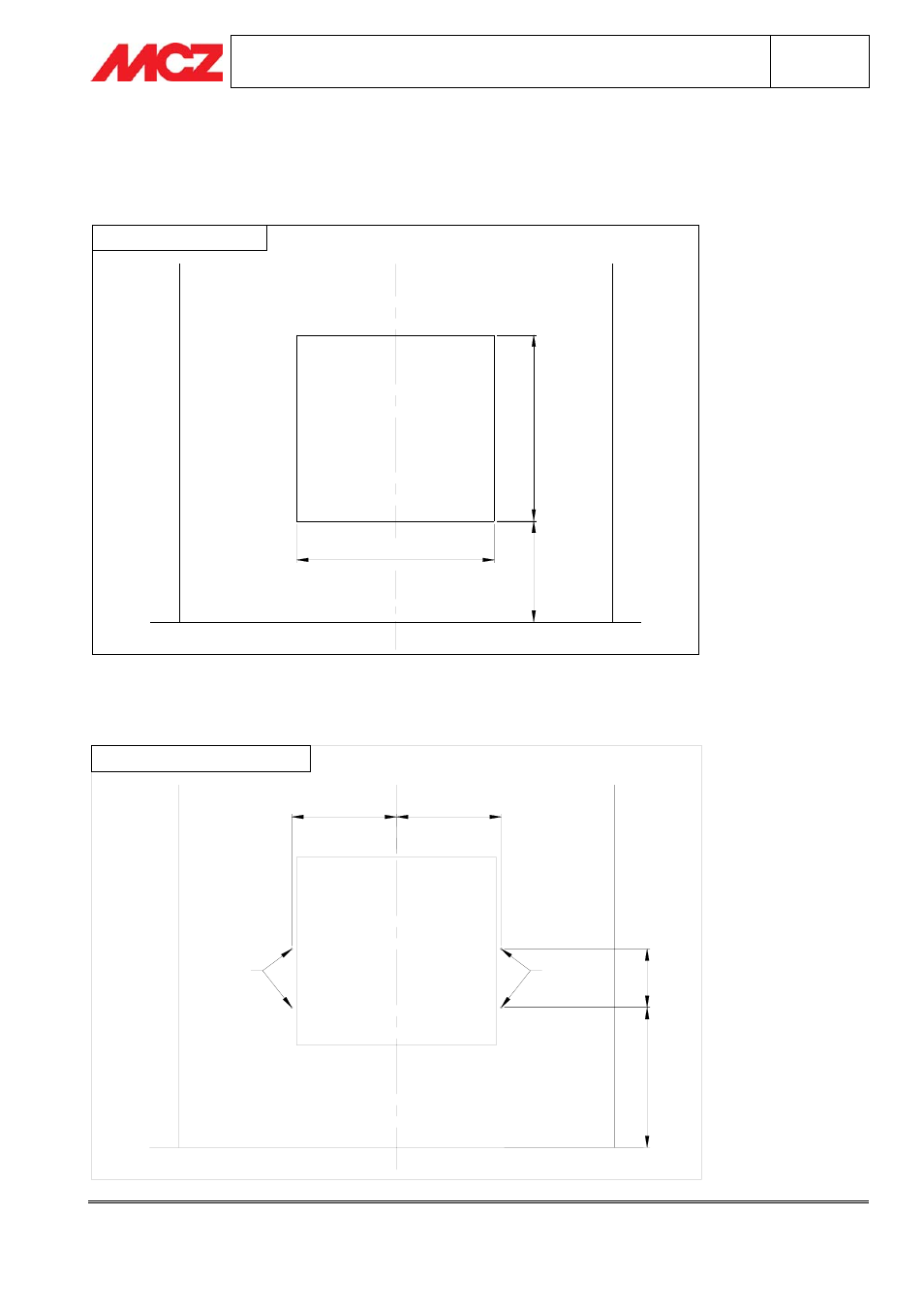

3.4. PHASE 3 – VORBEREITUNG DER EINBAUWAND
Die Einbauwand mit feuerfestem Material (zum Beispiel feuerfesten Gipskarton) vorbereiten. Eine Öffnung mit
den Maßen 685X645 mm in 350 mm Abstand vom Boden anbringen.
64
5
685
35
0
PARETE D'INCASSO
Es wird empfohlen, 4 durchgehende Bohrlöcher D = 13 mm an den in der Zeichnung angegebenen Stellen
anzufertigen. Diese Bohrlöcher vereinfachen die Befestigung der Einfassung Goya an der Einbauwand. Es wird
empfohlen, die exakte Position der Bohrlöcher vor Ort zu überprüfen, indem die Einfassung Goya an die Wand
angenähert wird.
20
0
48
0
361
FORO
Ø13 MM
361
FORO
Ø13 MM
SCHEMA POSIZIONE FORI
