2. VERKLEIDUNG GUTTUSO MIT HEIZKAMIN FORMA PURO95
Beim Modell Guttuso handelt es sich um eine
Einbauverkleidung, d.h. der Heizkamin ist komplett in die Wand
eingebaut: Daher muss eine Zwischenwand eingezogen werden, die über die Zimmerwand hinausragt. Die Tiefe
der einzuziehenden Wand ist beliebig, es müssen lediglich die Sicherheitsabstände zum Heizkamin eingehalten
werden. Diesbezüglich wird auf das
Installations- und Betriebshandbuch von Forma Puro95 verwiesen.
ANMERKUNG: DIE VOR ORT ERRICHTETE WAND, AN DER DIE BRENNEBENE UND DIE
ABZUGSHAUBENHALTERUNG BEFESTIGT WERDEN, MUSS TRAGEND UND MIT MÖGLICHST
DOPPELTEN STAHLTRÄGERN AUSGESTATTET SEIN. DIE VORHEHENSWEISE BEIM ERRICHTEN DER
ZWISCHENWAND STEHT VÖLLIG FREI: ES MUSS JEDOCH BERÜCKSICHTIGT WERDEN, DASS EINE
VORDERFRONT (IN DER AUCH DIE ABZUGSHAUBE ENTHALTEN IST) UND ZWEI SEITLICHE
ABSCHLÜSSE BENÖTIGT WERDEN (AN DENEN DIE TRÄGER FESTGEMACHT WERDEN).
33
3
48
6
17

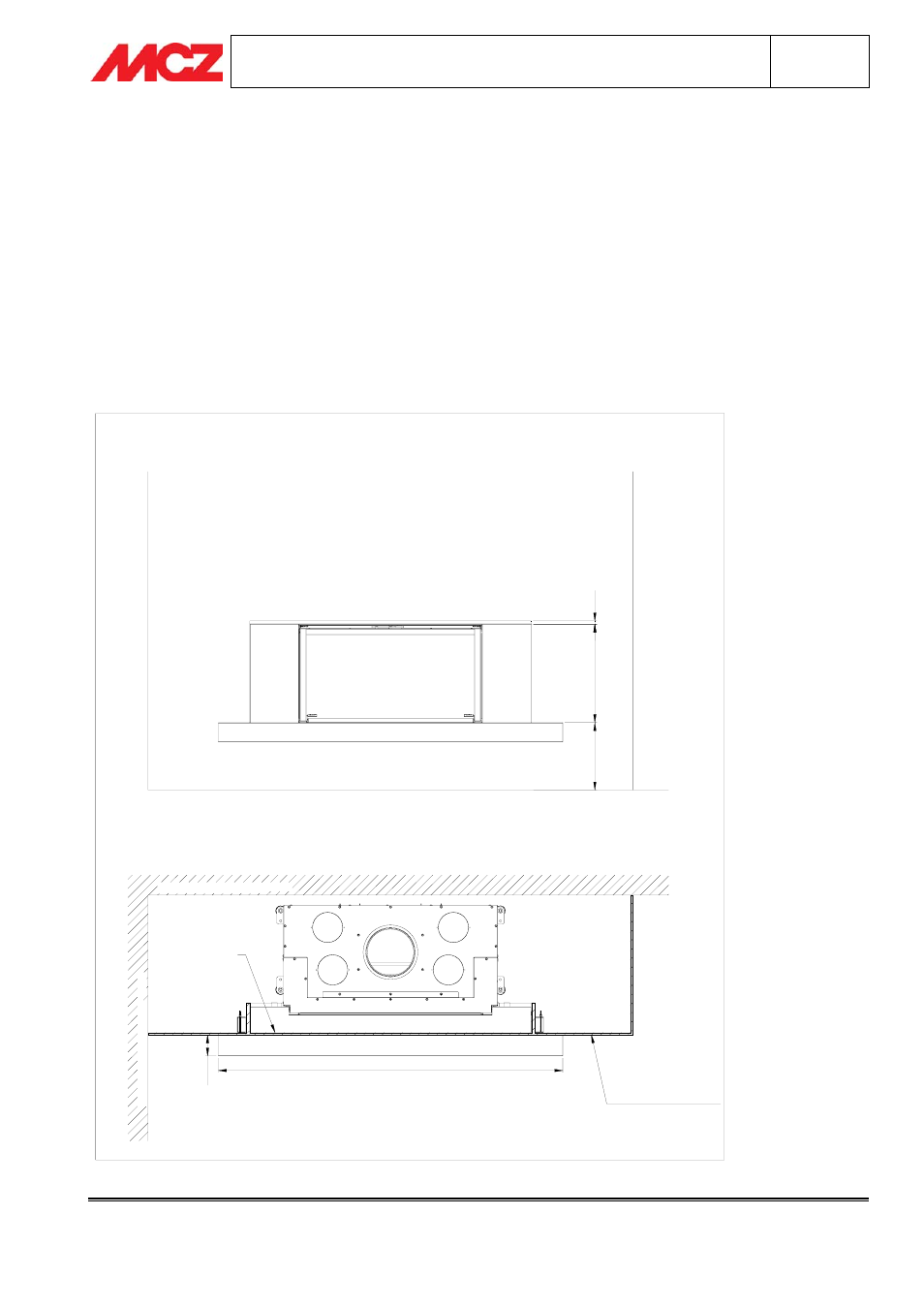

CONTROPARETE (CON CAPPA)
DA REALIZZARE IN OPERA
PAVIMENTO
MURO PERIMETRA
LE
MU
RO PER
IMETRALE
MURO PERIMETRALE
10
4
1698
CONTROPARETE
DA REALIZZARE
IN OPERA
SPAZIO UTILE PER ISOLANTE
CAPPA
