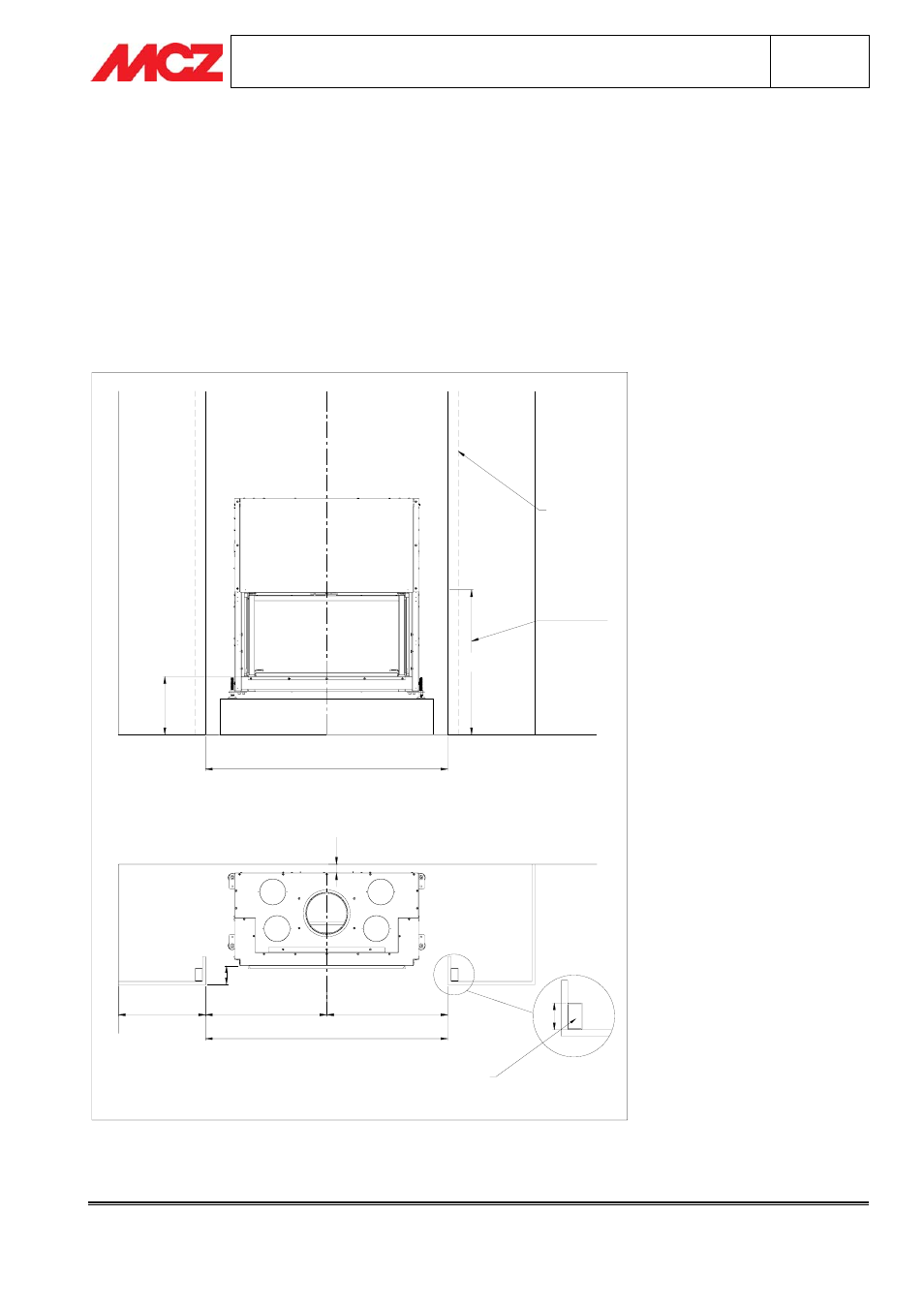

3.4. PHASE 3 – VORBEREITUNG DER ZWISCHENWAND
Bevor mit der Montage der Verkleidung Guttuso fortgefahren wird, müssen die beiden seitlichen Teile der
Zwischenwand zusammen mit den Stahlträgern, die den Boden berühren, errichtet werden. Die Träger müssen
einen Abstand von 10 cm zur sichtbaren Vorderseite der Wand haben (dieser Abstand ermöglicht das Befestigen
der Abzugshaubenhalterung am Träger).
ANMERKUNG: Vor Errichten der Zwischenwand die Maße der Brennebene prüfen, da die Seitenteile
der Zwischenwand perfekt an der Brennebene anliegen müssen. Bei Bedarf den Abstand zwischen
den Seitenteilen ändern (wenn ≠ 1390 mm) und das Bohrloch an die Echtmaße angleichen.
10
8
1390
33
3
83
0
ALTEZZA
MINIMA DEL
MONTANTE
MONTANTE
IN ACCIAIO
50
1390
=
=
VARIABILE
MONTANTI
IN ACCIAIO
MURO PERIMETRALE
MURO PERIM
ETR
ALE
100
