INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
MODIGLIANI
Seite
12
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

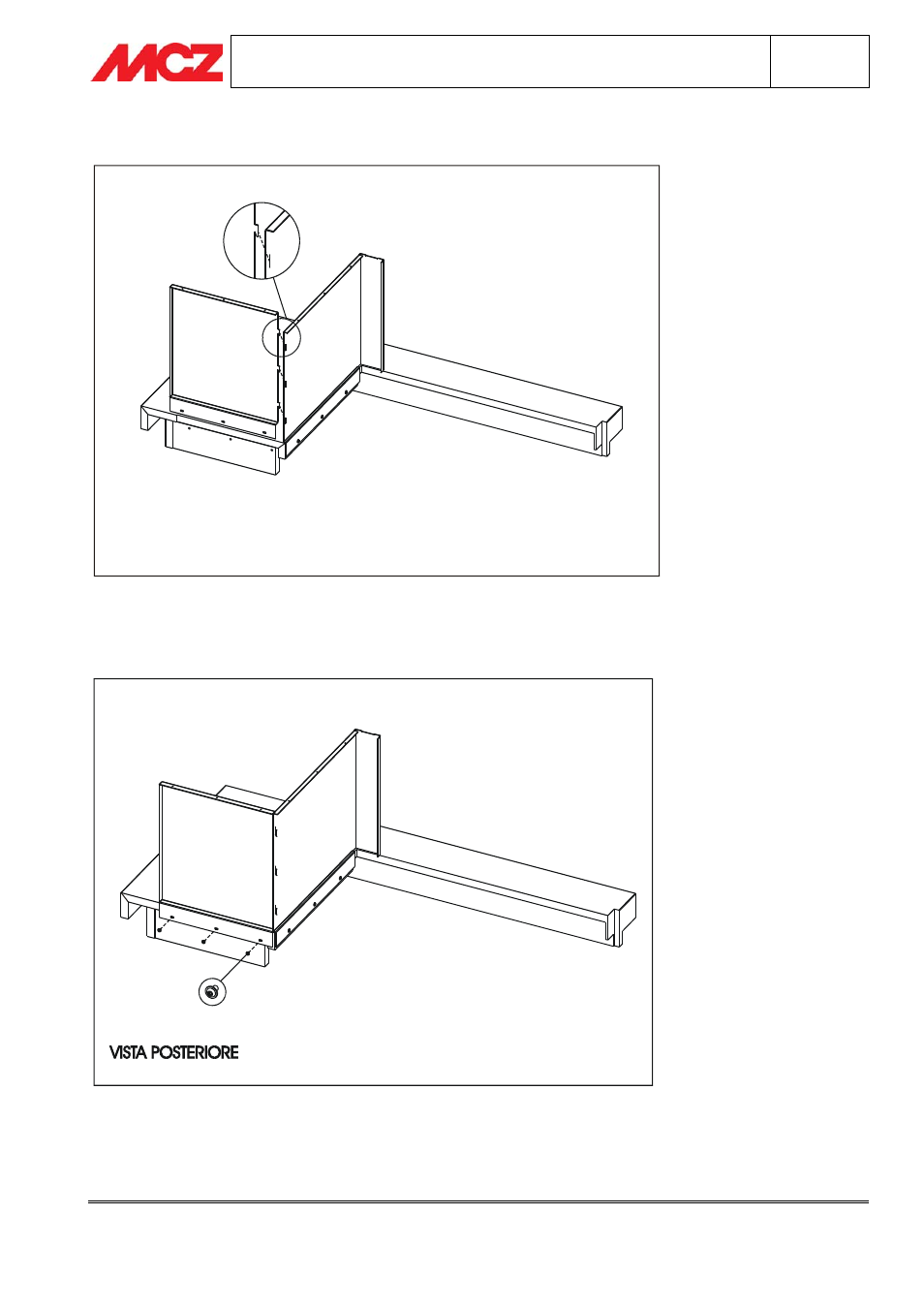

3.7. PHASE 6 - MONTAGE DER WANDSEITE (element 3)
VISTA POSTERIORE
Die Wandseite (Element 3) an die Seite des Heizkamins (Element 2) bauen: Die beiden Elemente vorsichtig
annähern, damit keine Schäden (Kratzer) vor allem an Element 2 entstehen.
Die Wandseite an der Brennebene befestigen, nachdem sichergestellt wurde, dass die Elemente 2 und 3 perfekt
ineinander stecken.
Zum Befestigen 3 Halbrundschrauben M5x16 mit Flansch verwenden.
