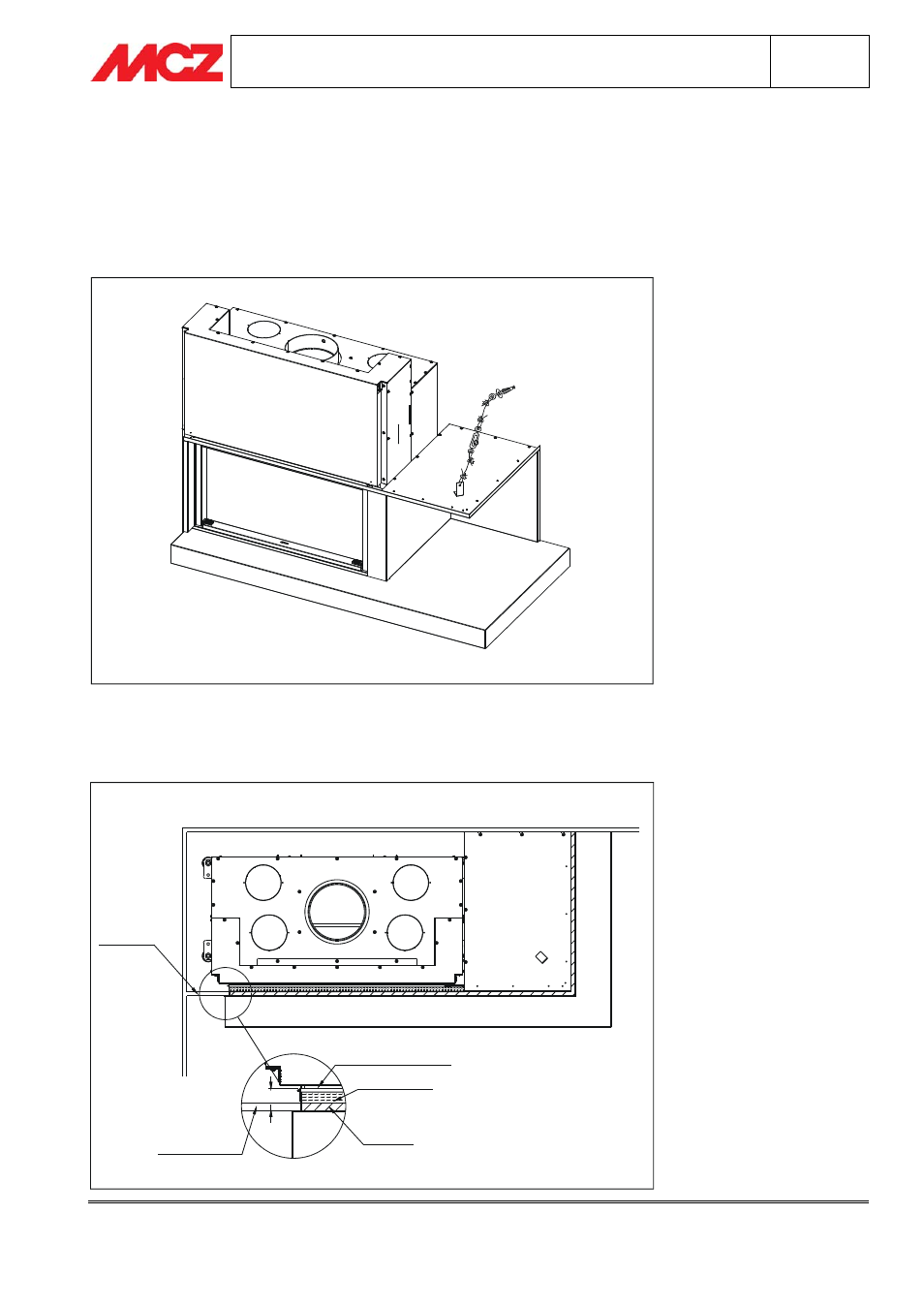

3.12. PHASE 11 - VERANKERUNG DER KAPPE AN DER DECKE
Die Montage der Verkleidung Modigliani schließt mit dem Verankern der Kappe (Element 4) an der Zimmerdecke
und damit der gesamten Struktur, auf der die vor Ort gefertigte Abzugshaube aufliegt.
Die Kappe am mitgelieferten Stahlträger befestigen. Diesen so vertikal wie möglich an der Zimmerdecke
verankern (dabei auf die Belastbarkeit und auf das Gewicht der Abzugshaube achten) und mit der
entsprechenden Spannvorrichtung die Spannung regulieren.
Die Phase 9 schließt die Montage der Verkleidung und des Kompaktofens ab. Jetzt können vor Ort die
Abzugshaube und eventuell die seitliche Wand gefertigt werden.
Die Abzugshaube muss aus feuerfestem Material gefertigt werden (z.B. feuerfester Gipskarton) und muss entlang
der Innenseite des vorderen und des seitlichen Profils verlaufen.
