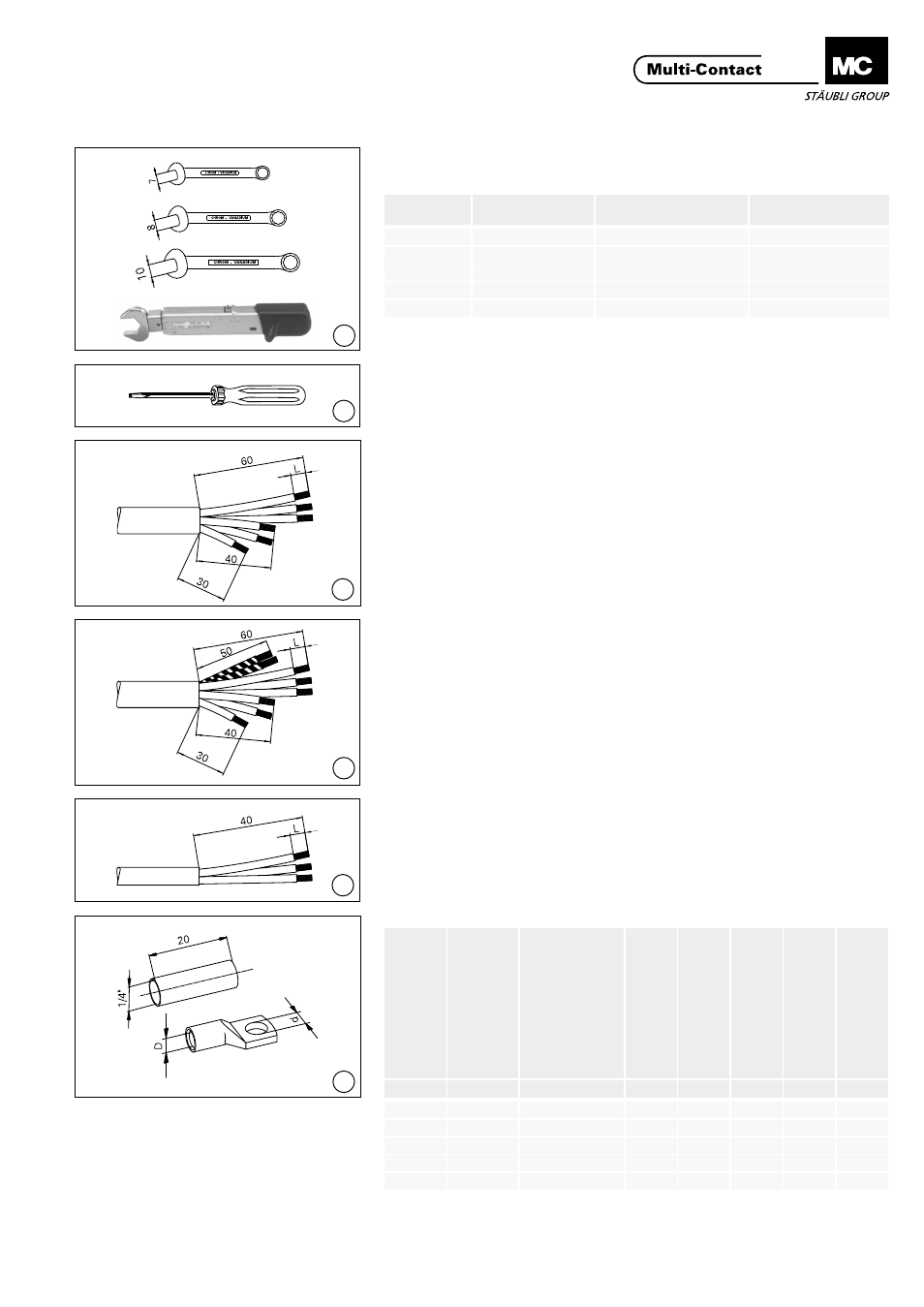

Notwendiges Werkzeug
Tools required
(ill. 2)
Schraubendreher Gr� 5
(ill. 2)
Screw driver size 5
Vorbereitung der Leitung
Preparation of the cable
(ill. 3)
6-adrige Leitung auf ca. 60 mm abiso-
lieren. Zwei Einzelleiter auf ca. 40 mm
kürzen und einen auf ca. 30 mm.
Einzelleiter auf das Mass L abisolieren�
Siehe Tab� 2�
(ill. 3)
Strip the 6-wired lead insulation to
about 60 mm. Shorten two individual
conductors to about 40 mm and one
to 30 mm. Bare the individual conduc-
tors to the distance L� See Tab� 2�
(ill. 4)
für direkte Schaltung (Y oder D) mit
Erdungs-spitze N müssen zusätzlich
1 bzw� 2 Leiter vorgesehen werden�
Einzelleiter auf ca. 50 mm kürzen.
Einzelleiter auf das Mass L abisolieren�
Siehe Tab� 2�
(ill. 4)
for direct switching (Y or D) if leading
earth pins are used, 1 or 2 additional
conductors must be provided� Shorten
individual conductors to approx�
50 mm. Bare the individual conduc-
tors to the distance L� See Tab� 2�
(ill. 5)
3-adrige Leitung auf ca� 40mm ab-
isolieren� Einzelleiter auf das Mass L
abisolieren� Siehe Tab� 2�
(ill. 5)
Trip the 3-wired lead insulation to about
40mm� Bare the individual conducto rs
to the distance L� See Tab� 2�
(ill. 6)
Kabelschuhe* gemäss Tab� 2 bereitle-
gen� Schrumpfschlauchstücke*
Ø 1/4“ x 20 mm Länge bereitlegen.
(ill. 6)
Prepare cable lugs* according to
Tab� 2� Prepare the heat shrink
tubing*, 1/4” x 20 mm long.
*g
ehört nicht zum MC-Lieferumfang
*
is not supplied by MC
