Advanced Contact Technology
www.multi-contact.com 3 / 8
1
4
3
2
1
2 Tab. 1
Tab. 1
Tab. 2
5

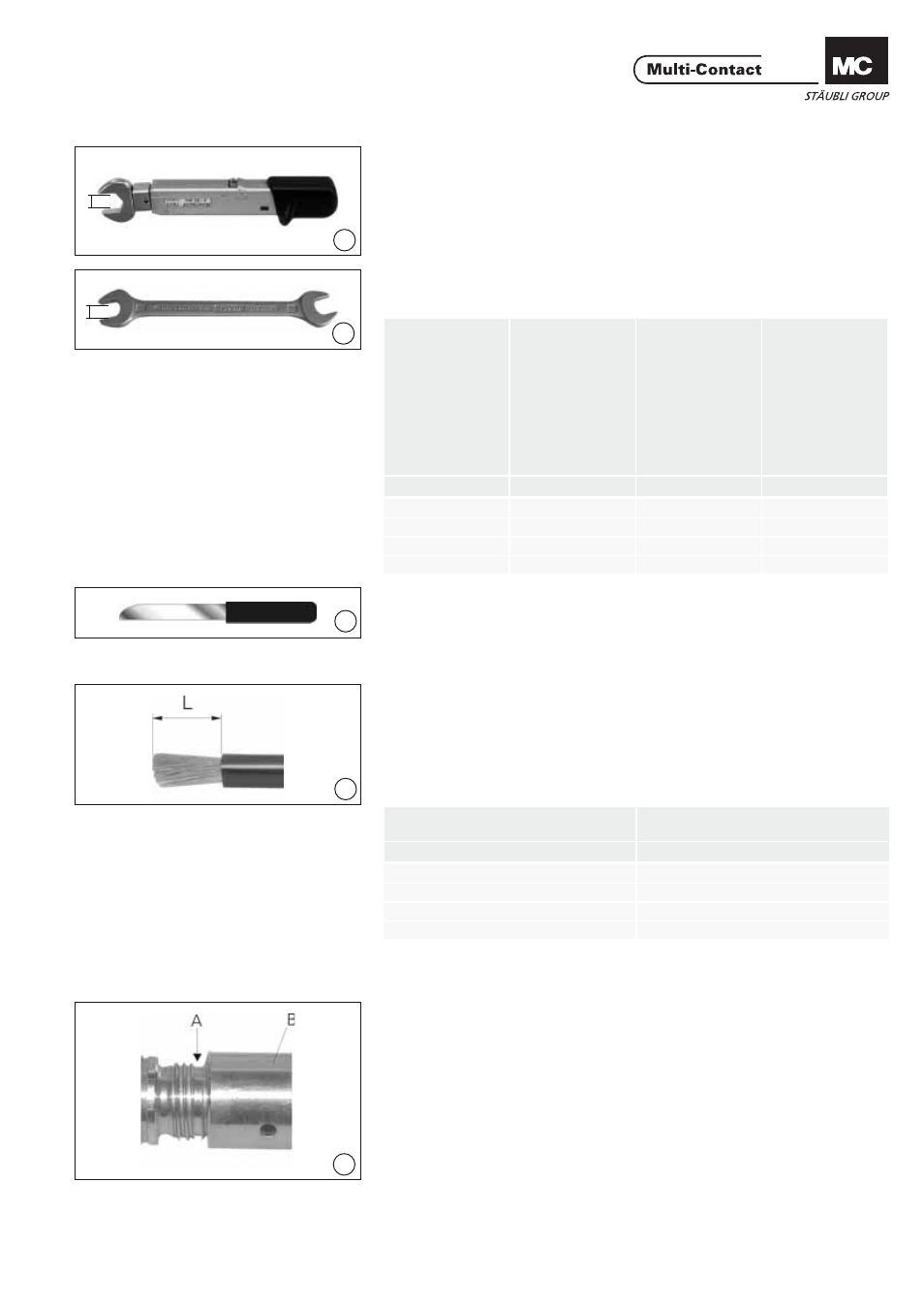

Notwendiges Werkzeug Tools required
(ill. 1)
Drehmomentschlüssel (ill. 1)
Torque spanner
(ill. 2)
Gabelschlüssel (ill. 2)
Open-end spanern
(ill. 3)
Werkzeug zum Abisolieren der
Leitung. (ill. 3)
Tool to strip the cable insulation.
Vorbereitung der Leitung Cable preparation
(ill. 4)
Für fl exible Leitungen Klasse 5 und
Klasse 6 (max. Ø Einzellitze = 0,51mm).
Leitung auf die Länge L abisolieren
(siehe Tab. 2) (ill. 4)
For fl exible conductors class 5 and 6
(max. Ø of single conductor = 0,51mm).
Strip cable insulation to length L
(see Tab. 2)
Leitungs-Anschluss mit
AxiClamp Cable termination with
AxiClamp
(ill. 5)
AxiClamp-Hülse B bis zur Vorderkante
des Einstichs A auf das Gewinde des
Kontakteinsatzes schrauben. (ill. 5)
Screw AxiClamp sleeve B onto thread as
far as the frond edge of the groove A.
Leiter
quer
schnitt
Conductor cr
oss section
Drehmomentschlüssel To
rque spanner
Anzugsdrehmoment T
ightening tor
que
Gabelschlüssel Open end spanner
mm² 1 mm Nm 2 mm
...AX25 - 35 12 24 12
...AX50 - 70 15 45 16
...AX95 - 120 19 78 22
...AX150 - 185 24 120 27
Leiterquerschnitt
Conductor cross section Abisolierlänge L
Cable strip length L
mm² mm
...AX25 - 35 15
...AX50 - 70 19
...AX95 - 120 26
...AX150 - 185 32
