Multi-Contact MA224 Benutzerhandbuch
Seite 4
Advanced Contact Technology
4 / 8
www.multi-contact.com
6
3
4
5
7

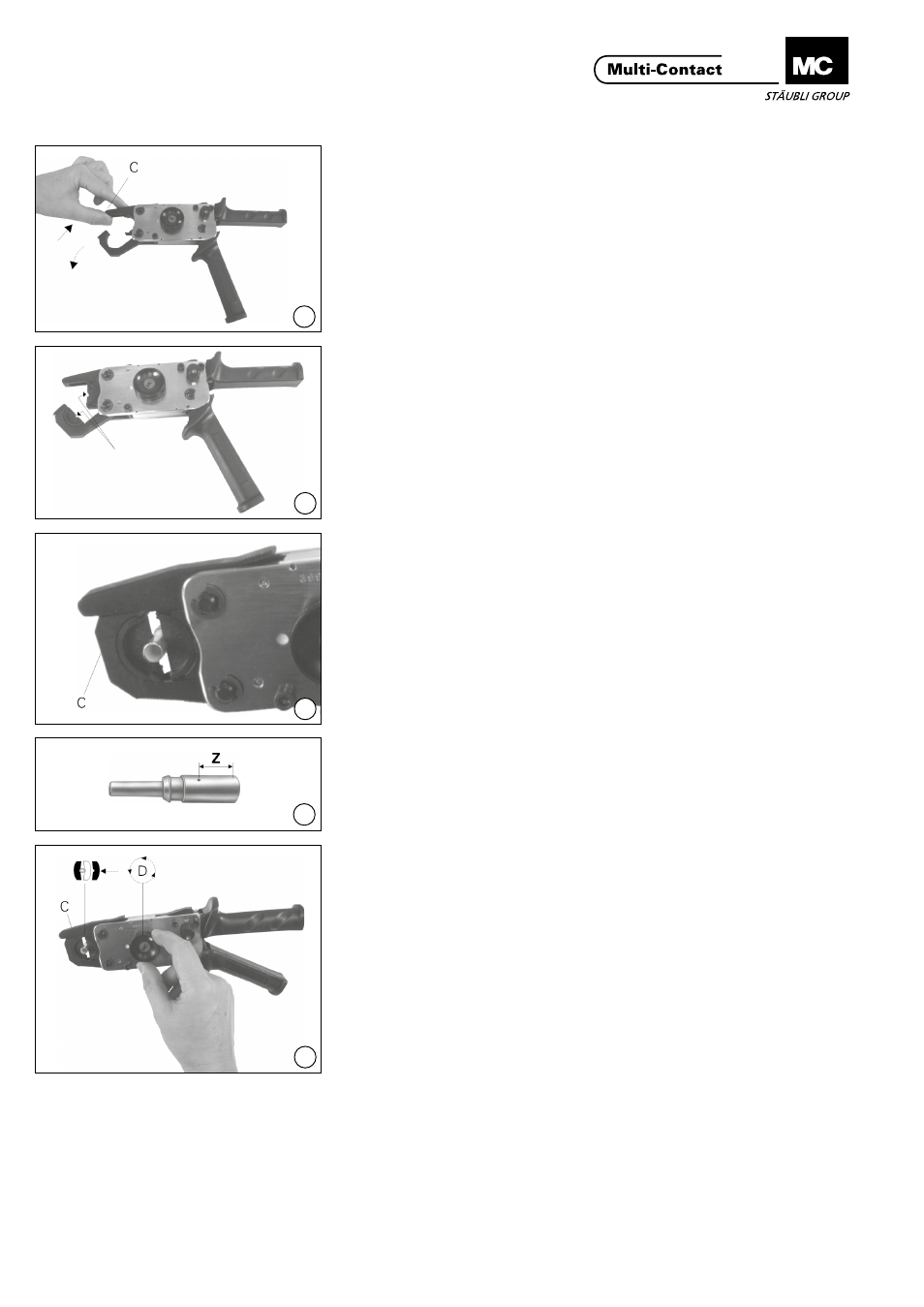

(ill. 3)
Klappverschluss
C öffnen�
(ill. 3)
Open the latch
C�
(ill. 4)
Die erforderlichen Einsätze einrasten�
(Siehe dazu auch die Crimphinweise in
den Montageanleitungen)
(ill. 4)
Insert the appropriate dies� (Also see
references to crimping in the
assembly instructions)�
(ill. 5)
Klappverschluss C schliessen, Kabel-
verbinder, Kabelschuh oder Steckver-
binder einlegen�
(ill. 5)
Close latch C, insert cable connector,
cable lug or plug connector�
(ill. 6)
Crimpzone
Z beachten�
(ill. 6)
Observe the crimping zone
Z�
(ill. 7)
Mit dem Schnellvorschub
D
Einsatzstempel hochfahren und den
Verbinder festsetzen�
(ill. 7)
Raise the die insert with the quick
feed knob
D and fix the connector in
place�
Einsätze
Inserts
