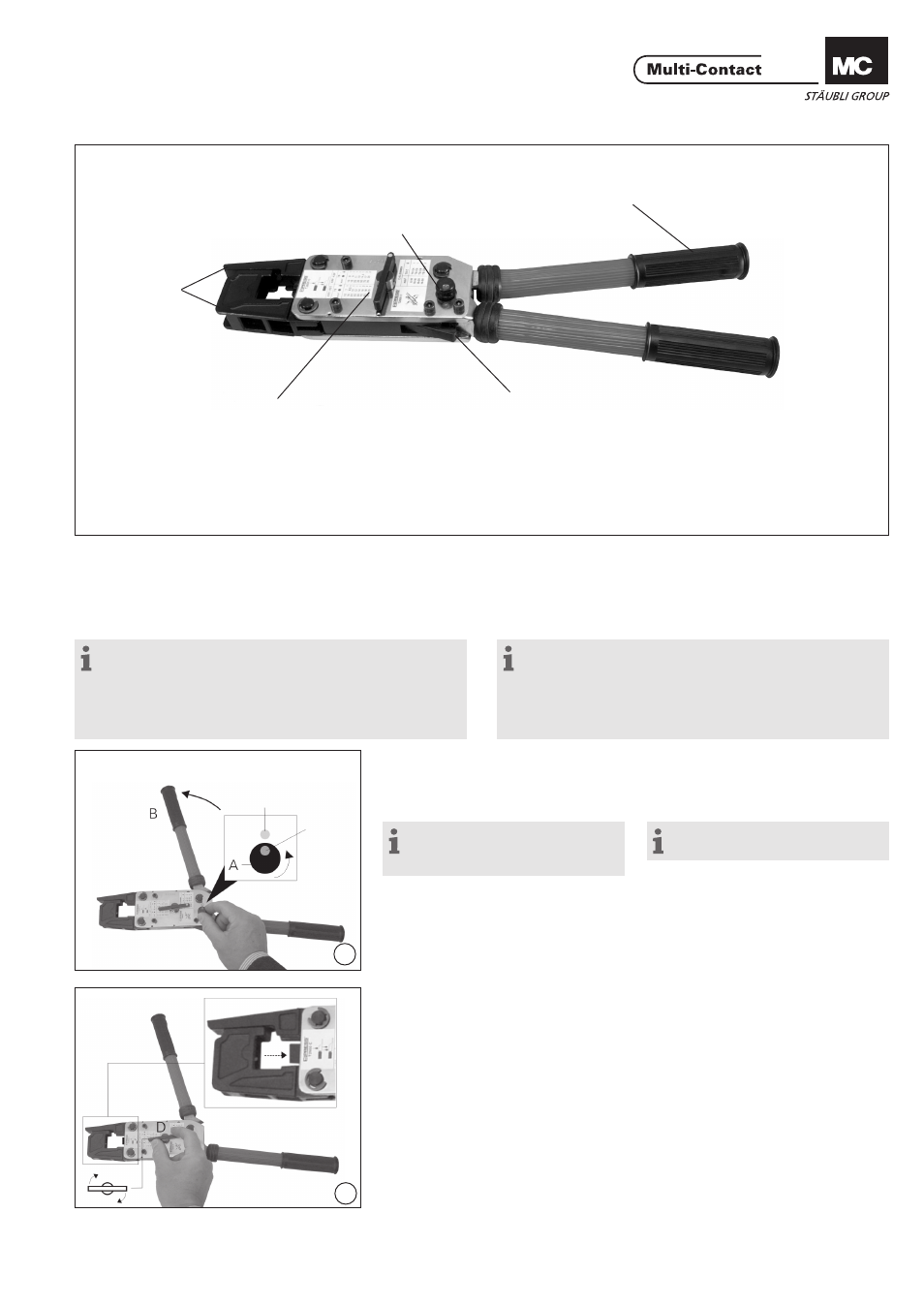

Multi-Contact MA226 - Handbuch (Seite 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
C
A
E
D
B
1
2
(ill. 1)
Durch Drehen der Sperrwelle A auf
den gelben Punkt wird der bewegliche
Handhebel B freigegeben.
(ill. 1)
Release the movable handle B by
turning the locking knob A to the
yellow point.
Hinweis:
die Handhebel dabei nicht
zusammendrücken.
Note:
Do not press together the handles.
(ill. 2)
Mit dem Schnellvorschub D die Pres-
se auf ganz Öffnen stellen.
(ill. 2)
Turn the quick feed knob D to move
press to bottom limit of movement.
Das Crimpwerkzeug ist eine mechanische Handpresse mit
auswechselbaren Einsätzen zum Vercrimpen von
• Cu-Kabelschuhen und Verbindern
• Cu-Rohrkabelschuhen und Verbindern
• Cu-Crimphülsen an Steckverbindern
The crimping tool is a mechanical hand press with interchan-
geable die inserts for crimping
• Copper cable lugs and connectors
• Tubular copper cable and connectors
• Crimp sleeves of connectors
Roter Punkt Red point
Klappverschluss
Latch
Sperrwelle
Locking knob
Halteklinke
Holding catch
Schnellvorschub
Quick feed knob
beweglicher Handhebel
Movable handle
Hinweis:
MC-Werkzeuge und Crimphülsen sind für den Crimpan-
schluss von feinstdrähtigen Litzen ausgelegt. Parallel gibt es
von Elpress auch Werkzeugeinsätze für Presskabelschuhe
(DIN 46235 Backen genannt) für lötfreie Verbindungen für
Kupferleiter nach DIN 46235.
Note:
MC-Tools and crimp barrels are designed for the crimp-
ing of extra-fine wire leads. Elpress do also have tool inserts
known as DIN 46235 dies, for crimping cable lugs and mak-
ing solder free connections of copper wires according to DIN
46235.
Gelber Punkt
Yellow point
