Multi-Contact MA225 - Handbuch (Seite 3)

Advanced Contact Technology
www.multi-contact.com 3 / 8
2
3
4
1
ill. 2
ill. 1
Notwendiges Werkzeug
(wird nur zur Pilotkontaktmoontage
benögt)
Tools required
(only for pilot contact assembly)
(ill. 3)
Bohrer Ø 6,4 mm (für Pilotkontakt-
kammern)�
(ill. 3)
Drill Ø 6,4 mm (for pilot contact
housin g)�
(ill. 4)
Durchschlag Ø 5 mm max.
(ill. 4)
Punch Ø 5 mm max.
Pos.
Pos.
Typ
Type
Bestell-Nr.
Order No.
Nenn-Ø Buchse
Nom.-Ø socket
Bezeichnung
Designation
mm
1 ME-WZ-1,5/2 18.3003 1,5/2
Einsetzwerkzeug Buchse
Insertion tool (socket)
2 MBA-WZ-2 18.3008 2
Buchsenausbauwerkzeug
Extraction tool (socket)
Pos.
Pos.
Typ
Type
Bestell-Nr.
Order No.
Leiterquerschnitt
Conductor cross-section
Bezeichnung
Designation
mm²

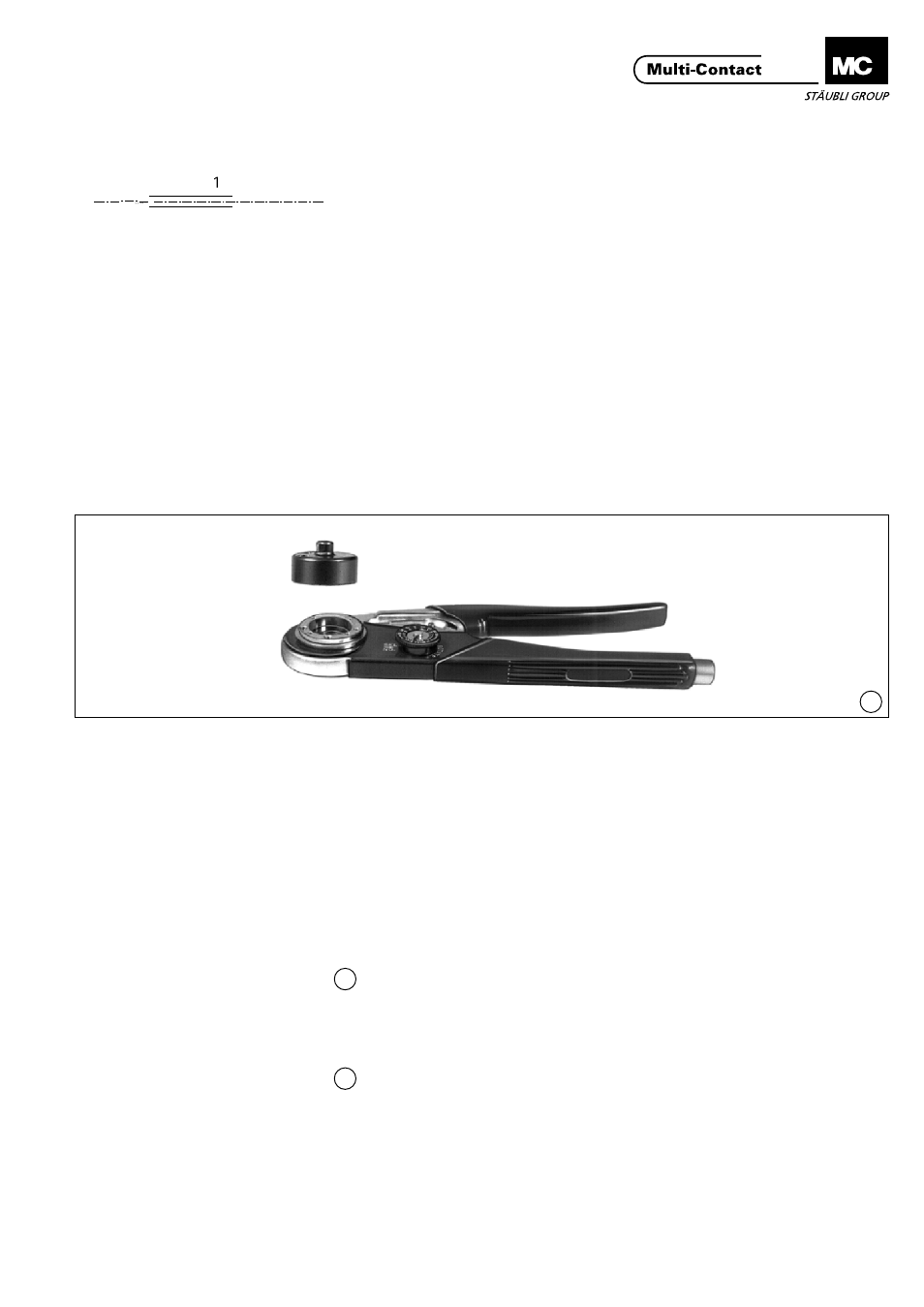

a M-CZ 18.3800 -
Crimpzange
Crimping pliers
2 MES-CZ-1,5/2 18.3802 0,5-1,5
Einsatz
Insert
