Advanced Contact Technology
www.multi-contact.com 3 / 4
1
2
3
4
Ø 6,8 mm
HSS
Ø 3.9
R1,95
Ø 9
M B 4
68
18
50
2,
1
Ø 4,75
HSS
MB4
+0.1
- 0

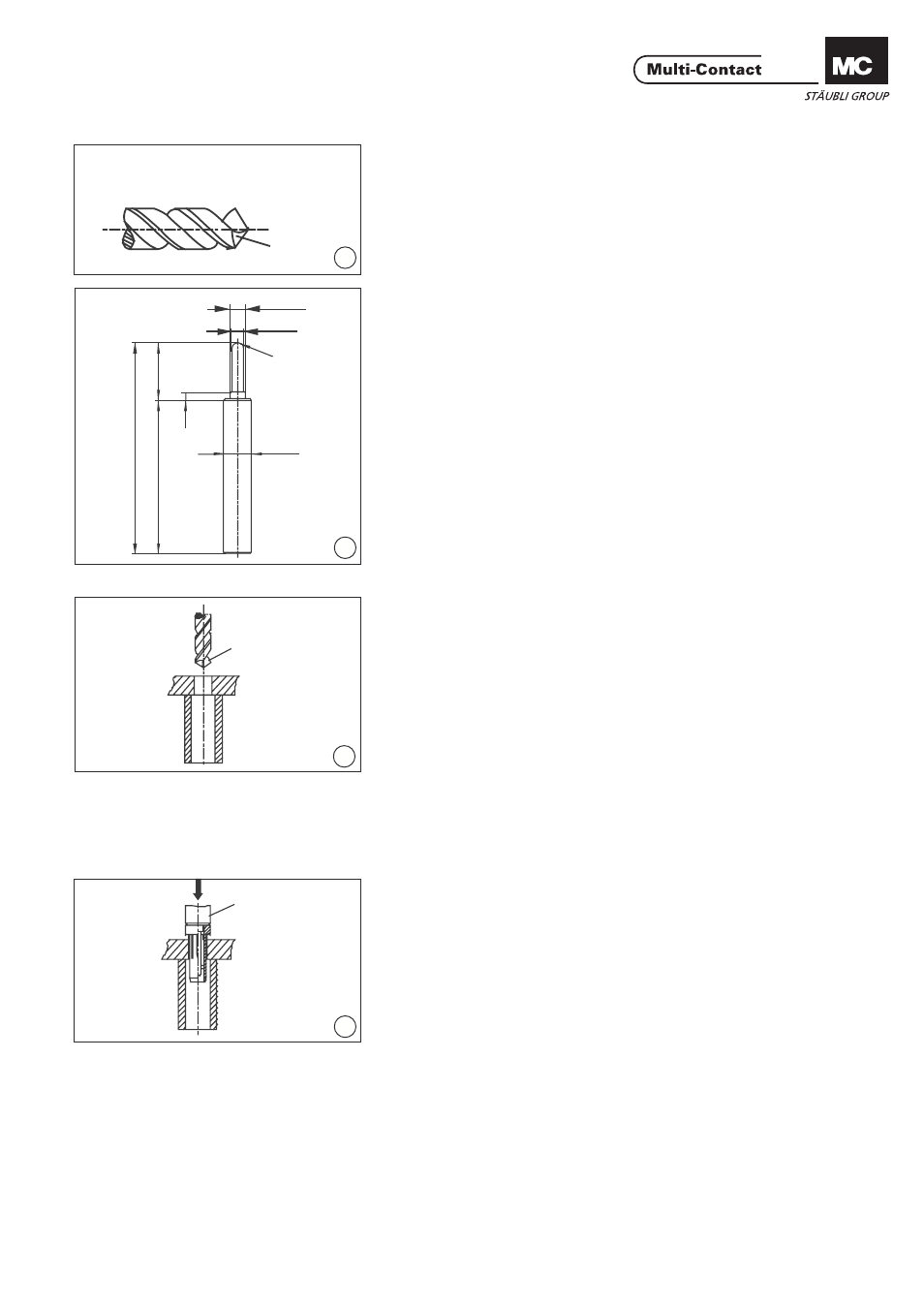

Erforderliches Werkzeug Tools required
(ill.1)
HSS Bohrer Ø 6,8mm (ill.1)
Drill HSS Ø 6,8mm
(ill. 2)
Montagebolzen MB4,
Bestell-Nr. 25.0032 (ill. 2)
Assembly tool MB4,
Order No. 25.0032
Montage Assembly
(ill. 3)
Fronttafel bohren und einseitig ansen-
ken (ca. 0,5x45°).
Bohrung Ø 6,8 mm
Plattenstärke:
- Metallplatten: 1 - 6mm
- Kunststoffplatten: 3 - 6mm
Max. Buchsen-Ø: 9mm
(ill. 3)
Drill hole and then countersink the
front panel on one side (approx.
0,5x45°).
Drill hole Ø 6,8 mm
Panel thickness:
- metal panels: 1 - 6mm
- plastic panels: 3 - 6mm
Max. diameter socket: 9mm
Als Aufl age der Fronttafel wird vor-
zugsweise ein Kunststoffrohr verwen-
det. Der Durchmesser des Aufl ageroh-
res richtet sich nach den gewählten
Lochabständen. As an assembly support for the front
panel, a plastic tube can be used. The
tube diameter depends upon the de-
sired distances between the sockets.
(ill. 4)
Isolierteil mit Montagebolzen MB4
einpressen. (ill. 4)
Press in insulation with the assembly
tool MB4.
