Multi-Contact MA116 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
3
1
4
2
5
6
7

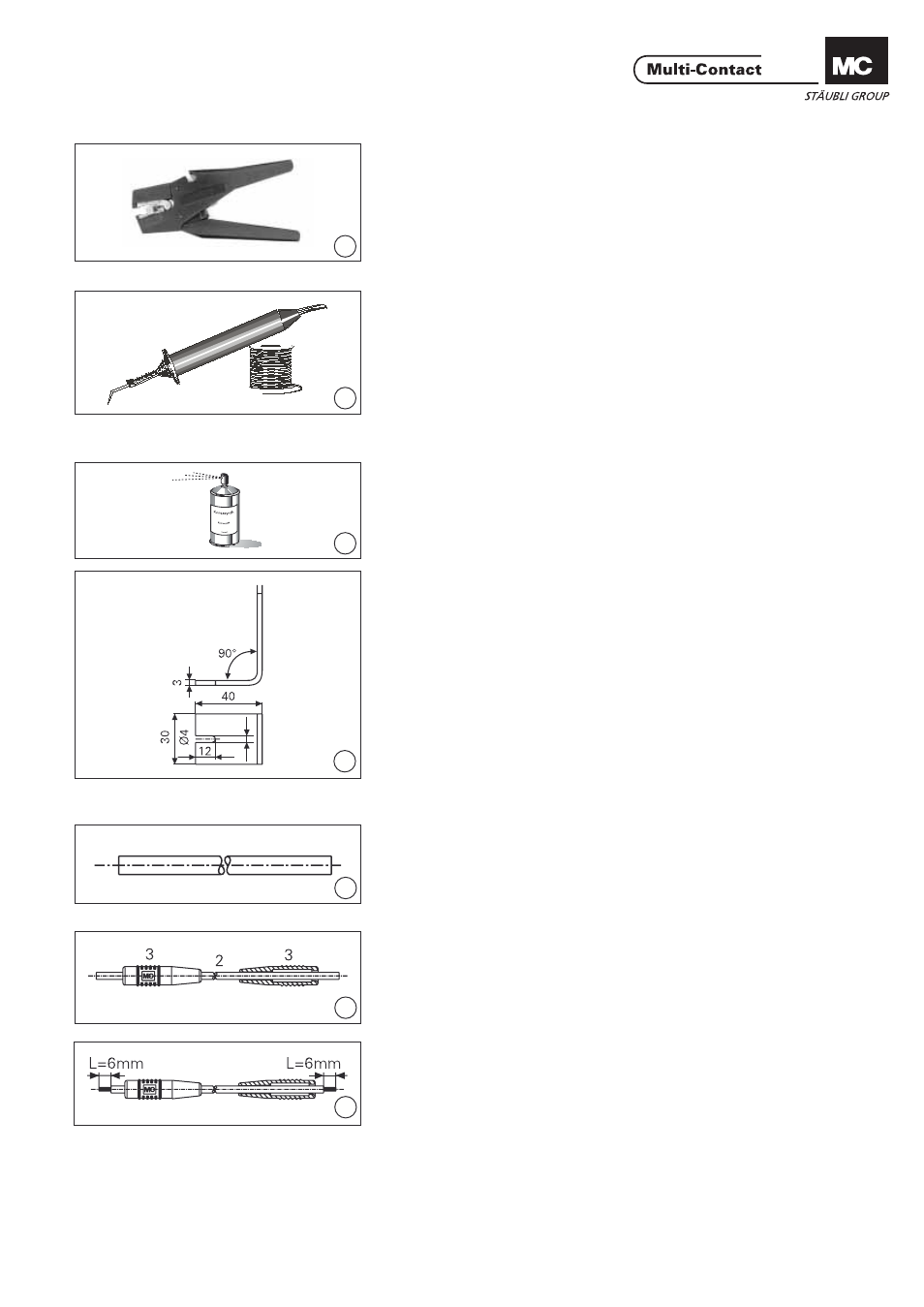

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015
(ill. 2)
Cable stripper „Stripax“
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de
(ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Kontaktspray
Kontasynth BA100
Bestell-Nr. 73.1051
(ill. 3)
Contact spray
Kontasynth BA100
Order No. 73.1051
(ill. 4)
Hilfswerkzeug A-410L/B
Empfohlenes Material: Stahl.
(ill. 4)
Auxiliary tool A-410L/B
Recommended material: Steel.
Vorbereiten der Leitung
Preparation of the cable
(ill. 5)
Leitung 2 auf die gewünschte Länge
abschneiden.
(ill. 5)
Cut the cable 2 to the desired nominal
length.
(ill. 6)
In Leitung 2 auf beiden Seiten je eine
Knüpftülle (3) gem. Abbildung hinein-
ziehen.
(ill. 6)
Slide insulators 3 onto both ends of
cable 2.
(ill. 7)
Beide Leitungsenden mittels
Abisolierzan ge je 6mm abisolieren.
(ill. 7)
Strip both ends of cable to length
L=6mm with cable stripper.
