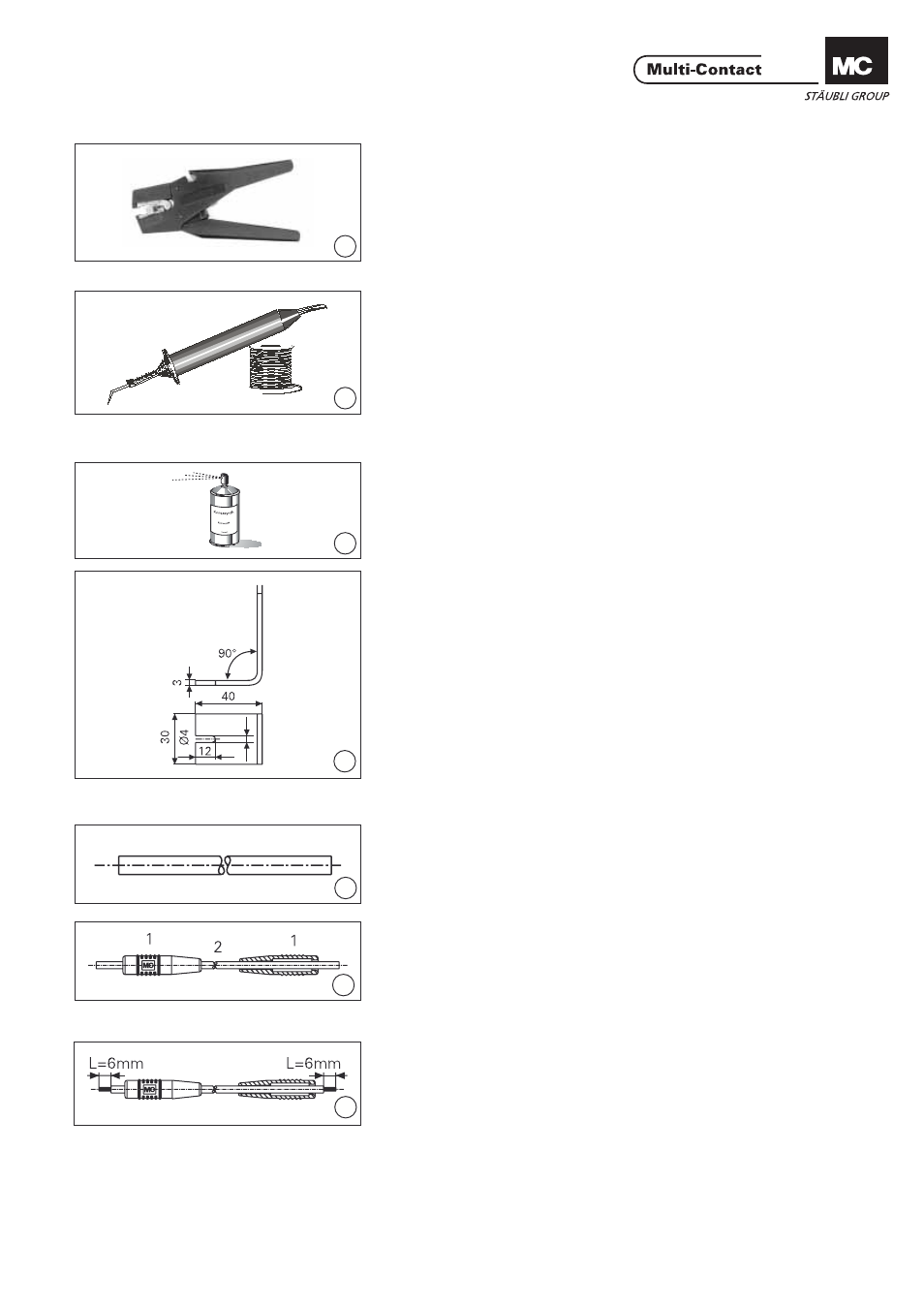

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015
(ill. 1)
Abisolierzange “Stripax”
Bestell-Nr. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de
(ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Kontaktspray
Kontasynth BA100
Bestell-Nr. 73.1051
(ill. 3)
Contact spray
Kontasynth BA100
Order No. 73.1051
(ill. 4)
Hilfswerkzeug A-410L/B
Empfohlenes Material: Stahl
(ill. 4)
Auxiliary tool A-410L/B
Recommended material: Steel
Vorbereiten der Leitung
Preparation of the cable
(ill. 5)
Leitung 2 auf die gewünschte Nenn-
länge ablängen.
(ill. 5)
Cut the cable 2 to the desired nominal
length.
(ill. 6)
An beiden Seiten der Leitung 2 je
eine Knüpftülle (1) gem. Abbildung
aufziehen.
(ill. 6)
Slide insulators 1 onto both ends of
cable 2
(ill. 7)
Beide Leitungsenden mittels Abisolier-
zange je 6mm abisolieren.
(ill. 7)
Strip both ends of cable to length
L=6mm with cable stripper.
