Multi-Contact MA129 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
3
1
4
2
5

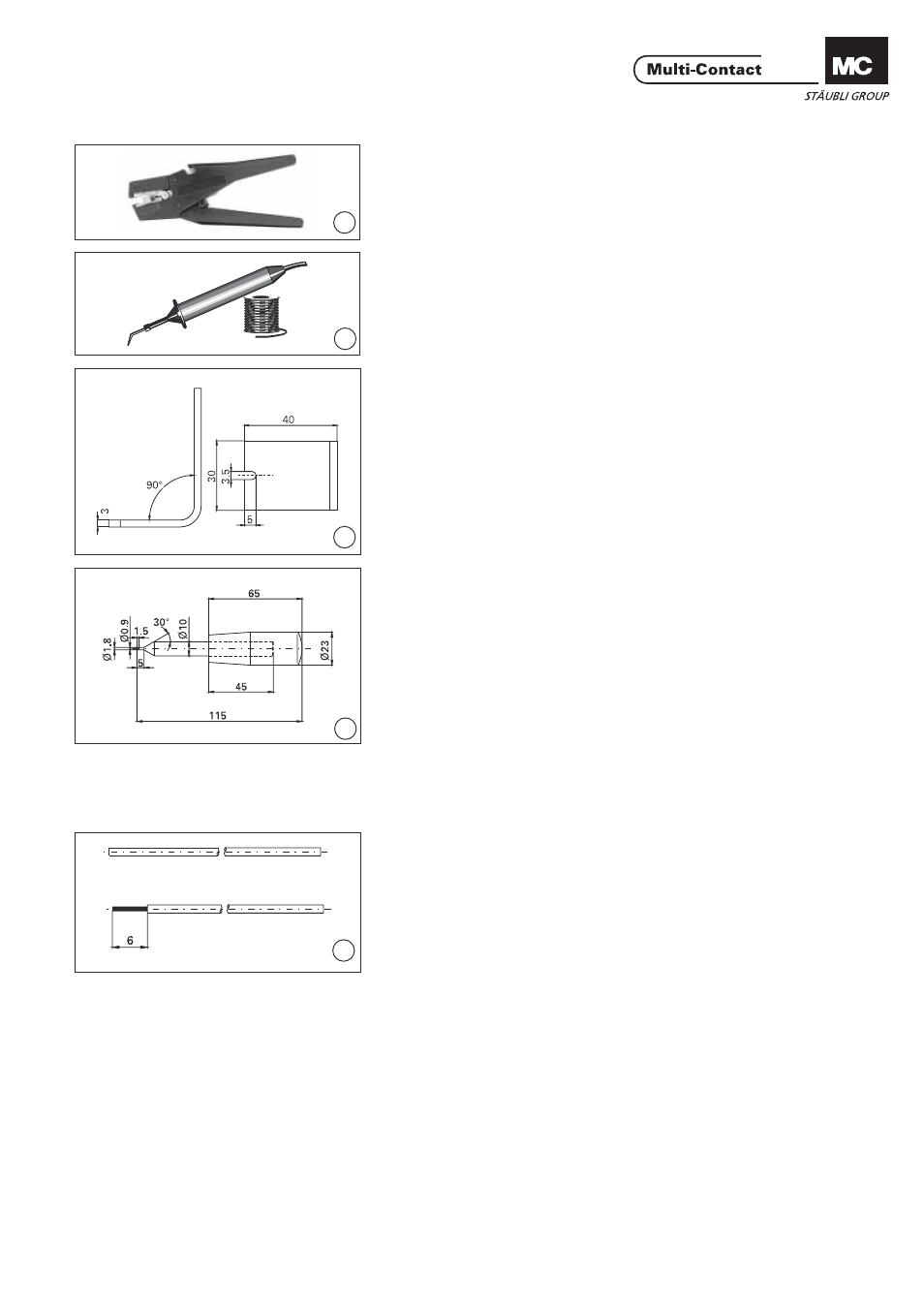

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestellnr. 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de
(ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Hilfswerkzeug 410-BK
Empfohlenes Material: Messing
(ill. 3)
Auxiliary tool 410-BK
Recommended material: Brass
(ill. 4)
Hilfswerkzeug A-LK1-A
(ill. 4)
Auxiliary tool A-LK1-A
Vorbereitung der Leitung
Preparation of the cable
(ill. 5)
Leitung 4 auf gewünschte Nenn-
länge ablängen und das KT1-A
Leitungsend e mittels Abisolierzange
auf Länge L=6mm abisolieren.
(ill. 5)
Cut the cable 4 to the desired nominal
length and strip KT1-A end of cable to
length L=6mm with cable stripper.
