Montage
Assembly

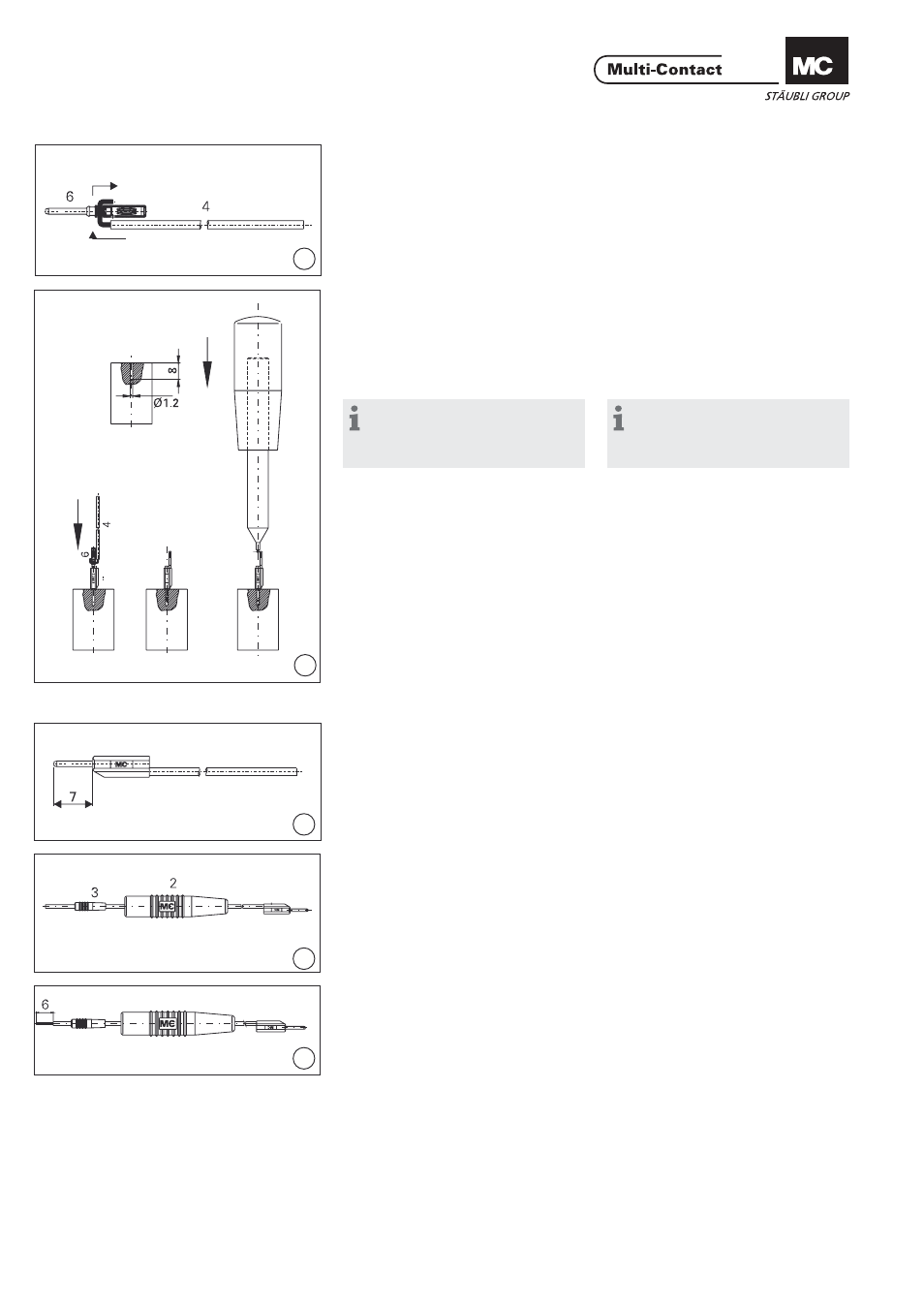

(ill. 6)
Die abisolierte Seite der Leitung 4 in
die Bohrung des Steckers 6 einführen
und in gezeigter Richtung zweimal
umbiegen.
(ill. 6)
Insert the stripped cable 4 into the
hole of plug 6 and bend accordingly.
(ill. 7)
Isolierteil 5 in gezeigter Richtung über
Stecker 6 (mit Leitung 4) aufschieben
und mit Hilfswerkzeug A-LK1-A bis
zum hörbaren Einrasten ganz einpres-
sen.
(ill. 7)
Push plug 6 (with cable 4) into the
insulator 5 and press in until it can be
heard engaging using auxiliary tool
A-LK1-A.
Hinweis:
Ein Block mit Bohrung Ø 1.2mm
hält den Stecker beim Einschieben
fest.
Note:
A block with a drilled hole
Ø 1.2mm should be used to hold the
plug in position.
(ill. 8)
Steckerlänge kontrollieren (7mm)
(ill. 8)
Control plug length (7mm)
(ill. 9)
Isolierteil 2 und Isolierteil 3 auf das
andere Leitungsende schieben.
(ill. 9)
Slide insulation 2 and insulation 3 onto
the other end of cable.
(ill. 10)
Das KT410-BK Leitungsende mittels
Abisolierzange auf Länge L=6mm ab-
isoliere n.
(ill. 10)
Strip KT410-BK end of the cable to
length L=6mm with cable stripper.
