15
K
ONFIGURATION DER
B
ETRIEBSART

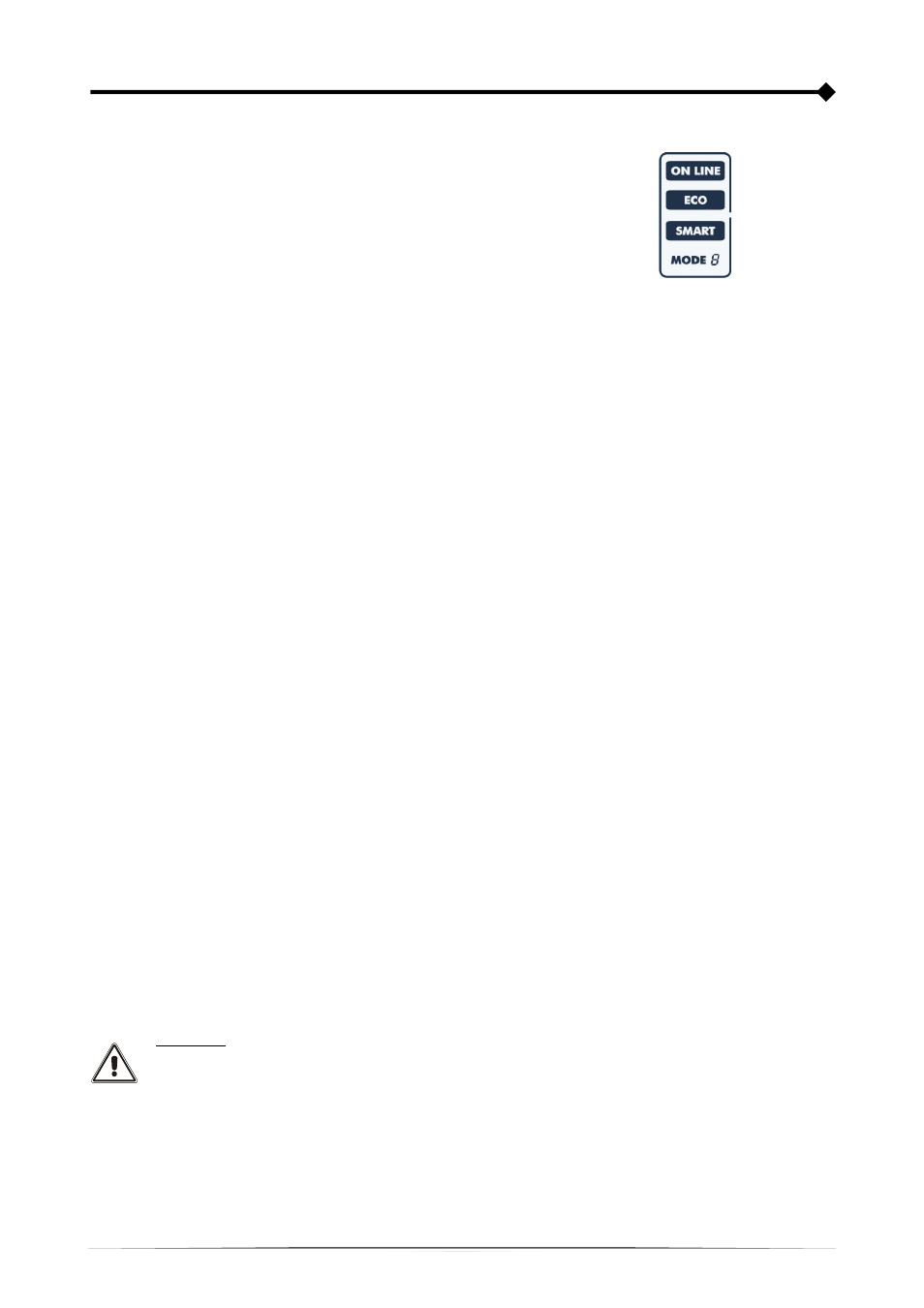

Der abgebildete Displaybereich zeigt die aktive Betriebsart an und
ermöglicht die Wahl der anderen direkt vom Display aus zu wählenden
Betriebsarten.
VORGEHENSWEISE:
 Für den Zugriff auf den Konfigurationsbereich die Taste “SEL” mindestens 3 Sekunden gedrückt halten.
 Es leuchtet das Icon der zur zeit eingestellten Betriebsart auf.
 Um die Betriebsart zu wechseln, die Taste “ON” drücken.
 Zur Bestätigung der gewählten Betriebsart die Taste “SEL” mindestens 3 Sekunden gedrückt halten.
M
ÖGLICHE
E
INSTELLUNGEN
Die USV-Einheit wurde entwickelt, um auf verschiedenen Betriebsarten eingestellt zu werden:
 ON-LINE ist die Betriebsweise mit dem größten Schutz der Last und der besten Qualität der Form der
Ausgangswelle (*)
 ECO ist die Betriebsweise mit dem niedrigsten Verbrauch der USV-Einheit, d. h., dem höchsten Wirkungsgrad
(**)
 SMART ACTIVE, in dieser Betriebsweise entscheidet die UPS-Einheit den Betrieb als ON-LINE oder ECO
aufgrund einer Statistik über die Qualität des Versorgungsnetzes.
 STAND-BY OFF [Mode 1], die USV-Einheit funktioniert als Rettungsdienst. Bei Vorliegen von Netzspannung
wird die Last nicht versorgt, während bei Eintritt eines Stromausfalls die Last von der USV-Einheit versorgt wird.
(*) Der Effektivwert (rms) der Spannung und die Ausgangsfrequenz werden vom Mikroprozessor ständig unabhängig
von der Wellenform der Netzspannung überprüft, wobei die Ausgangsfrequenz innerhalb eines konfigurierbaren
Intervalls mit dem Netz synchronisiert wird.
Außerhalb dieses Intervalls hebt die USV-Einheit diesen Synchronismus auf und wechselt auf Nennfrequenz; in
diesem Zustand kann die USV-Einheit den Bypass nicht benutzen.
(**) Um den Wirkungsgrad zu optimieren, wird die Last in der Betriebsweise ECO über den Bypass versorgt. Für den
Fall, dass das Netz die vorgegebenen Toleranzen verlässt, wechselt die USV-Einheit zur Betriebsart ON-LINE.
Kehrt das Netz für mindestens fünf Minuten zu den vorgegebenen Toleranzen zurück, versorgt die USV-Einheit die
Last wieder mittels des Bypass.
Z USÄTZLICHE F UNKTIONEN
MANUELLER BYPASS
Die Funktion “Bypass Manuell” gestattet die Umschaltung der USV-Vorrichtung auf eine Bypass-Leitung. Unter dieser
Betriebsbedingung wird die Last direkt vom Eingangsnetz gespeist, jede Störung im Netz schlägt sich direkt auf die Last
aus.
ACHTUNG:
SICH VOR DER DURCHFÜHRUNG DER FOLGENDEN SCHRITTABFOLGE VERGEWISSERN, DASS DIE
EINGANGS- UND AUSGANGSFREQUENZ DER USV-EINHEIT ÜBEREINSTIMMEN UND DASS DIE USV-
EINHEIT SICH NICHT IN BATTERIEBETRIEB BEFINDET
Achtung: auch bei eingeschalteter USV-Vorrichtung wird im Fall eines Netzausfalls die Last abgetrennt.
Sollte das Eingangsnetz von den vorgesehenen Toleranzwerten abweichen, stellt sich die USV-Vorrichtung auf Stdby
und trennt die Last ab.
Um die USV-Vorrichtung in den Modus “Bypass Manuell” zu setzen, gleichzeitig mindestens 4 Sek. lang die Tasten ON
und SEL drücken.
Auf dem Display erscheint der Code “C02”.
Um in den Normalbetrieb zurückzukehren, wiederrum mindestens 4 Sek. lang die Tasten ON und SEL drücken.
