Riello UPS Sentinel Pro (700 - 3000 VA) - Handbuch (Seite 19)

19
K
OMMUNIKATIONS
-P
ORTS
Auf der Rückseite der USV-Einheiten (siehe Ansichten der UPS) befinden sich folgende Kommunikations-Ports:
 RS232-Anschluss
 USB-Anschluss
 Erweiterungs-Steckplatz für zusätzliche Kommunikationssteckkarten

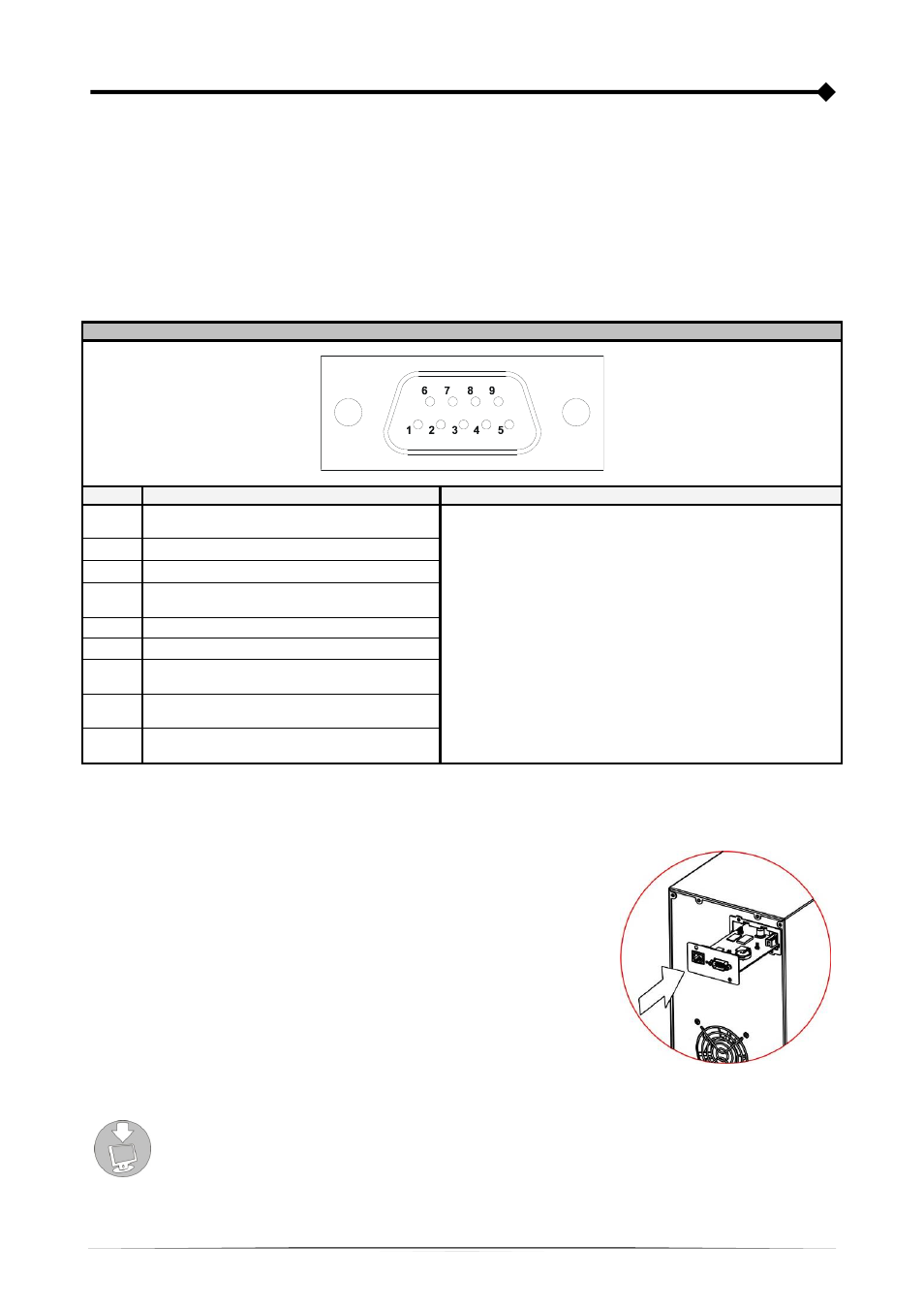

RS232-A NSCHLUSS
RS232-ANSCHLUSS
PIN # SIGNAL BEMERKUNGEN
1
Programmierbarer Ausgang *:
[standardmäßig: USV-Einheit ausgefallen]
(*) Optisch isolierter Kontakt max. +30Vdc / 35mA.
Diese Kontakte können mittels spezieller Software
anderen Ereignissen zugeordnet werden
(**) Optisch isolierter Kontakt +5÷15Vdc.
Diese Kontakte können mittels spezieller Software
anderen Ereignissen zugeordnet werden
Für weitere Auskünfte bezüglich der Schnittstellenverbindung
mit der USV-Einheit, siehe das spezielle Handbuch
2 TXD
3 RXD
4
Programmierbarer Ausgang **:
[standardmäßig: gesperrt]
5 GND
6
Netzteil DC (Imax=20mA)
7
Programmierbarer Ausgang **:
[standardmäßig: gesperrt]
8
Programmierbarer Ausgang *:
[standardmäßig: Entladungsvorwarnung]
9
Programmierbarer Ausgang *:
[standardmäßig: Batteriebetrieb]
K
OMMUNIKATIONS
-S
TECKPLATZ
Die USV-Einheit ist mit einem Erweiterungssteckplatz für auf Wunsch
erhältliche Kommunikations-Steckkarten (siehe nebenstehende
Abbildung) versehen, die dem Gerät den Dialog mithilfe der wichtigsten
Kommunikations-Standards ermöglichen.
Einige Beispiele:
 Zweiter USB- und RS232-Port
 Serieller Verdoppler
 Ethernet-Netz-Steckkarte mit Protokollen TCP/IP, HTTP und
SNMP
 Protokoll-Wandler-Steckkarte JBUS / MODBUS
 Protokoll-Wandler-Steckkarte PROFIBUS
 Steckkarte mit isolierten Relaiskontakten
Zur Prüfung der Verfügbarkeit von weiterem Zubehör, die Website www.riello-ups.com besuchen.
