EREICH DER
M
ESS
-A
NZEIGEN
Auf dem Display können nacheinander die wichtigsten Messungen bezüglich der USV-Anlage angezeigt werden.
Beim Einschalten der USV-Anlage, zeigt das Display den Wert der Netzspannung an.
Um zu einer anderen Anzeige zu wechseln, die Taste “SEL” mehrmals drücken, bis die gewünschte Anzeige erscheint.
Im Fall des Vorkommens einer Störung bzw. eines Alarms (FAULT) oder eines Wechselrichterausfalls (LOCK) wird
automatisch auf dem Display der Typ und der Code des entsprechenden Alarms angezeigt.
Nachfolgend sind einige Beispiele aufgeführt:

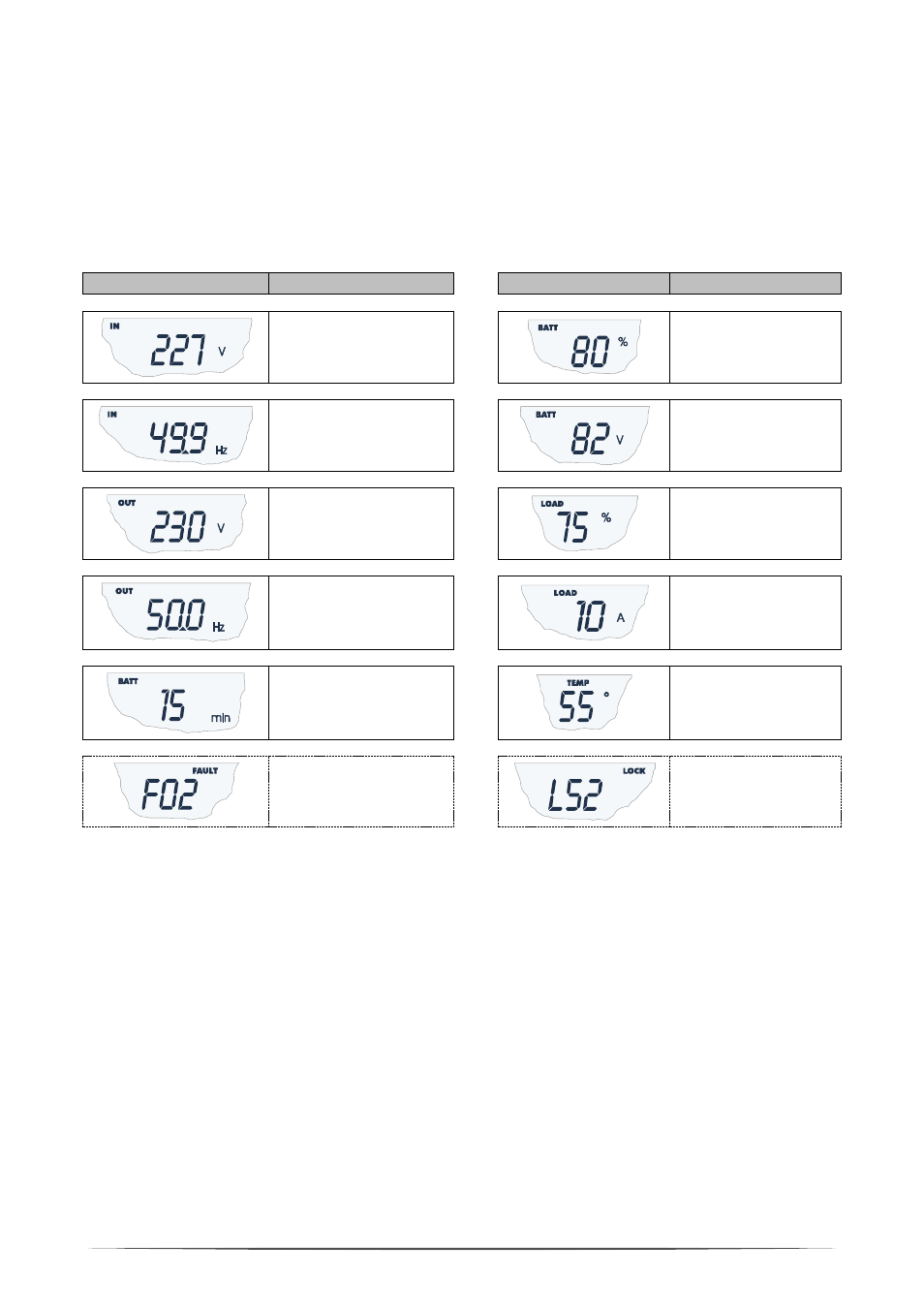

GRAFIK-BEISPIEL
(1)
BESCHREIBUNG
GRAFIK-BEISPIEL
(1)
BESCHREIBUNG
Netzspannung
Prozentsatz der
Batterieladung
Netzfrequenz
Gesamtspannung der
Batterien
Ausgangsspannung der
USV-Anlage
Prozentuale Auslastung
Frequenz der
Ausgangsspannung
Von der Last
aufgenommener Strom
Verbliebene
Batterieautonomie
Temperatur der internen
Elektronik der USV-
Anlage
Störung / Alarm
(2)
: Es wird
der entsprechende Code
angezeigt
Ausfall
(2)
: Es wird der
entsprechende Code
angezeigt
(1)
Die abgebildeten Werte in der Tabelle sind reine Beispielwerte.
(2)
Die Codes von FAULT bzw. LOCK werden nur angezeigt, wenn sie aktuell aktiv sind (Vorliegen einer Störung bzw.
eines Alarms oder eines Ausfalls).
