16
K
OMMUNIKATIONS
-P
ORTS

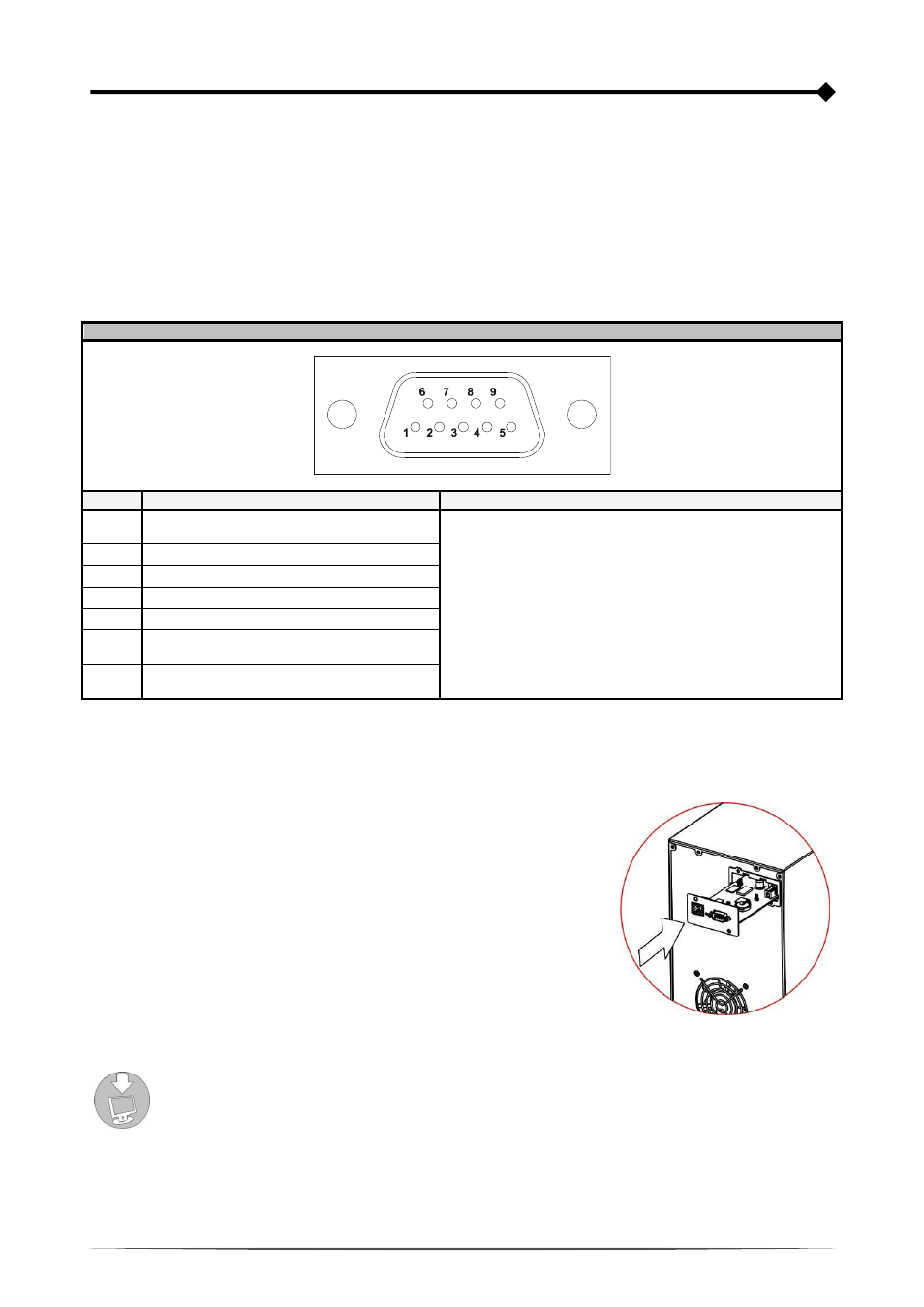

Auf der Rückseite der USV-Anlagen (siehe Ansichten der USV) befinden sich folgende Kommunikations-Ports:
RS232-Anschluss
USB-Anschluss
Erweiterungs-Steckplatz für zusätzliche Kommunikationssteckkarten
RS232-A
NSCHLUSS
RS232-ANSCHLUSS
PIN #
SIGNAL
ANMERKUNGEN
1
Programmierbarer Ausgang *:
[Voreingestellt: USV blockiert]
(*) Optisch isolierter Kontakt max. +30Vdc / 35mA.
Diese Kontakte können über eine entsprechende Software
an andere Ereignisse gebunden werden
Für weitere Informationen zu den Schnittstellen mit der USV
nehmen Sie Bezug auf das entsprechende Handbuch
2
TXD
3
RXD
5
GND
6
DC-Versorgung (Imax = 20mA)
8
Programmierbarer Ausgang *:
[Voreingestellt: Voralarm für leere Batterien]
9
Programmierbarer Ausgang *:
[Voreingestellt: Batteriebetrieb]
K
OMMUNIKATIONS
-S
TECKPLATZ
Die USV-Anlage ist mit einem Erweiterungssteckplatz für auf Wunsch
erhältliche
Kommunikations-Steckkarten
(siehe
nebenstehende
Abbildung) versehen, die dem Gerät den Dialog mithilfe der wichtigsten
Kommunikations-Standards ermöglichen.
Einige Beispiele:
Zweiter USB- und RS232-Port
Multiplexer zur Verdoppelung der seriellen Schnittstelle
Ethernet-Netz-Steckkarte mit Protokollen TCP/IP, HTTP und
SNMP
Protokoll-Wandler-Steckkarte JBUS / MODBUS
Protokoll-Wandler-Steckkarte PROFIBUS
Steckkarte mit isolierten Relaiskontakten
Zur Prüfung der Verfügbarkeit von weiterem Zubehör, die Website
