Seite 46
Ereignis
Bedeutung
UPS Lock
USV gesperrt
Ovrload/Ovrtemp
USV überlastet oder überhitzt
UPS Failure
USV-Fehler
On bypass
Bypass-Betrieb
Battery work
Batteriebetrieb
Battery low
Batterieladestand gering
Communic lost
Kommunikation zwischen USV und dem Gerät ist unterbrochen.
SENTR level 2
Ein interner USV-Fehler liegt vor (dieser Zustand emuliert die
Modemalarmstufe für USVs mit PRTK-Code SENTR …).
SENTR level 3
Ein anderer als der im vorherigen Punkt berücksichtigte USV-Fehler
liegt vor (dieser Zustand emuliert die Modemalarmstufe für USVs mit
PRTK-Code SENTR …).

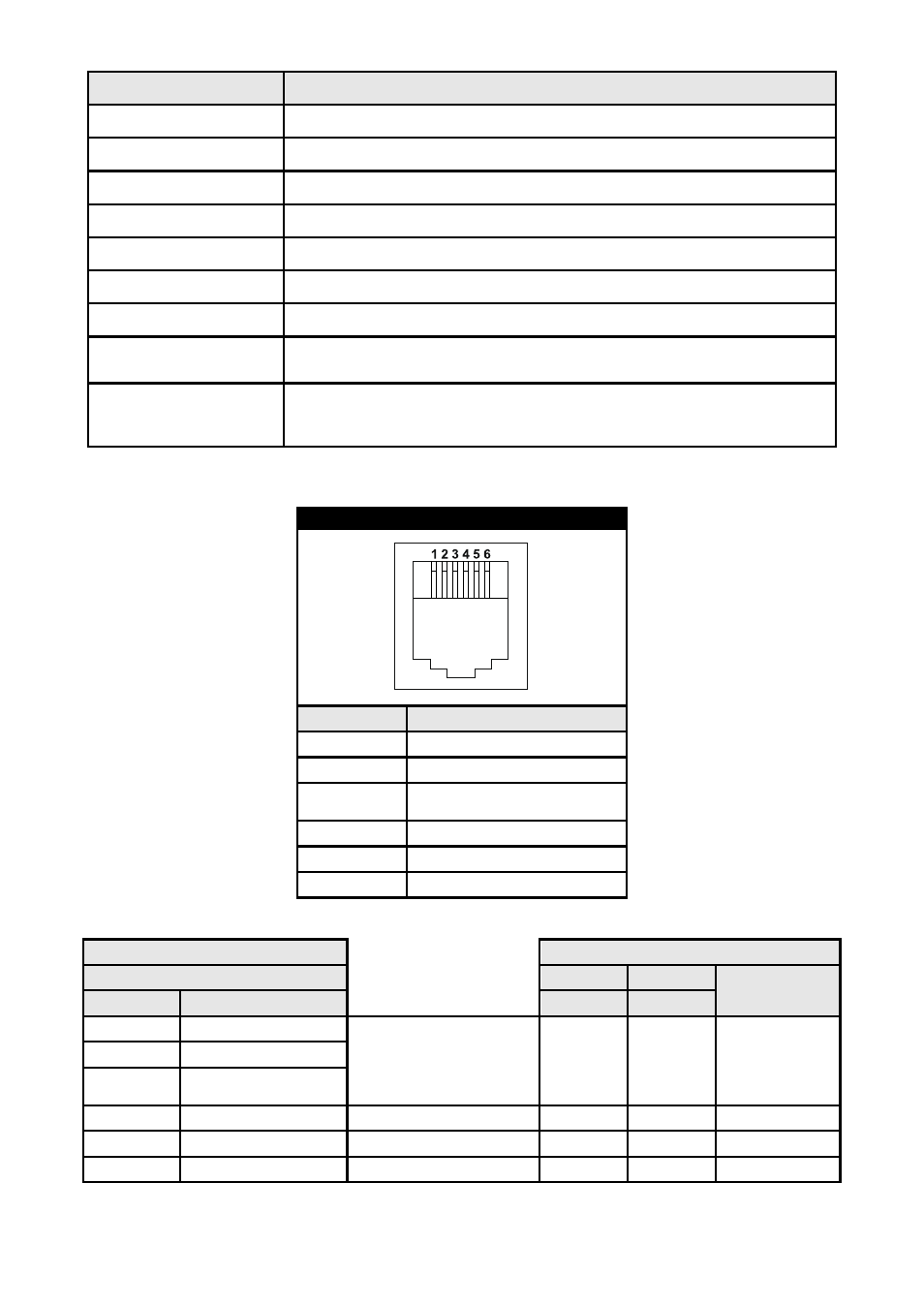

Schließen Sie das Modem entsprechend der nachfolgenden Tabellen an den SERIELLEN Port des
NetMan 204 an.
RJ-12 – SERIELLER PORT
POSITION
BESCHREIBUNG
1
+5V
DC
2
GND
3
Bus für
Umgebungssensoren
4
GND
5
RXD
6
TXD
NetMan 204
Modem
RJ-12
DB-25
DB-9
BESCHREIBUNG
POSITION
BESCHREIBUNG
POSITION POSITION
1
+5V
DC
NICHT VERBINDEN
2
GND
3
Bus für
Umgebungssensoren
4
GND
←
VERBINDEN MIT →
7
5
GND
5
RXD
←
VERBINDEN MIT →
3
2
TXD
6
TXD
←
VERBINDEN MIT →
2
3
RXD
