ORDERSEITE

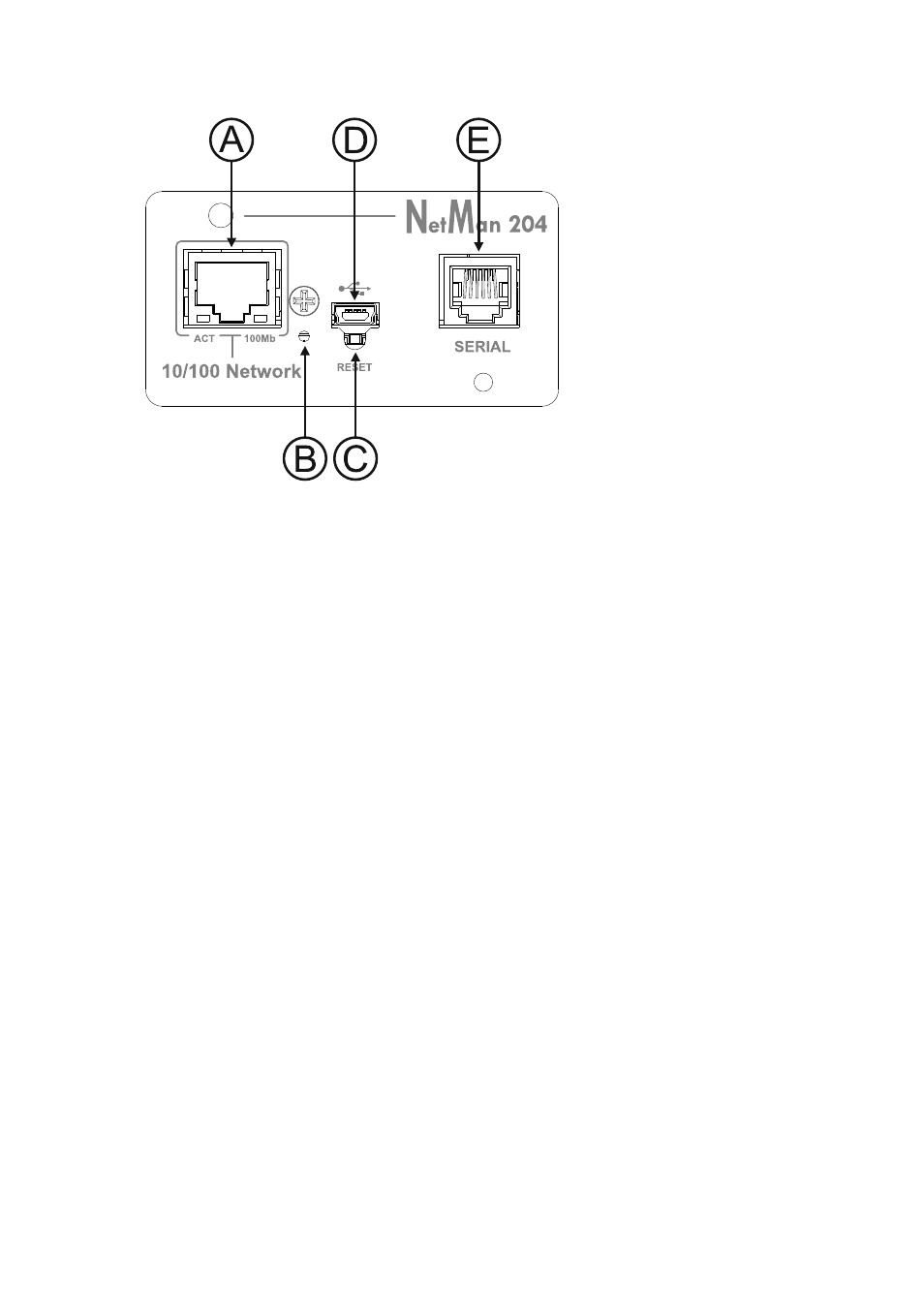

A: Netzwerkanschluss
B: LED
C: Rücksetztaste
D: Micro-USB-Anschluss
E: Serieller Anschluss
Netzwerkanschluss
Der NetMan 204 wird mithilfe eines RJ45-Steckers mit Netzwerken des Typs Ethernet 10/100
Mbit/s verbunden. Die eingebauten LEDs beschreiben den Status des Netzwerks:
•
Linke LED:
KONSTANT GELB: Der NetMan204 hat eine gültige Verbindung erkannt.
GELB BLINKEND: Der NetMan204 empfängt oder überträgt Datenpakete.
• Rechte LED
KONSTANT GRÜN: Der NetMan204 ist mit einem Netzwerk verbunden, das mit 100 Mbit/s
arbeitet.
Micro-USB-Anschluss
Der NetMan 204 verfügt über einen USB-Kommunikationsanschluss, über den er konfiguriert
werden kann (siehe Abschnitt „Konfiguration über USB”).
Serieller Anschluss
Der NetMan 204 verfügt über einen seriellen Kommunikationsanschluss, an den
Umgebungssensoren (nicht im Lieferumfang des Geräts enthalten, separat erhältlich) oder ein
Modem (nicht im Lieferumfang des Geräts enthalten) für die USV-Fernwartung angeschlossen
werden können.
LED
Diese LED zeigt den Status des NetMan 204 an:
• KONSTANT ROT: Der NetMan 204 kommuniziert nicht mit der USV (PRTK-Code prüfen).
• ROT BLINKEND: Der DHCP-Server hat dem NetMan 204 keine gültige IP-Adresse
zugewiesen.
• AUS: Normalbetrieb.
