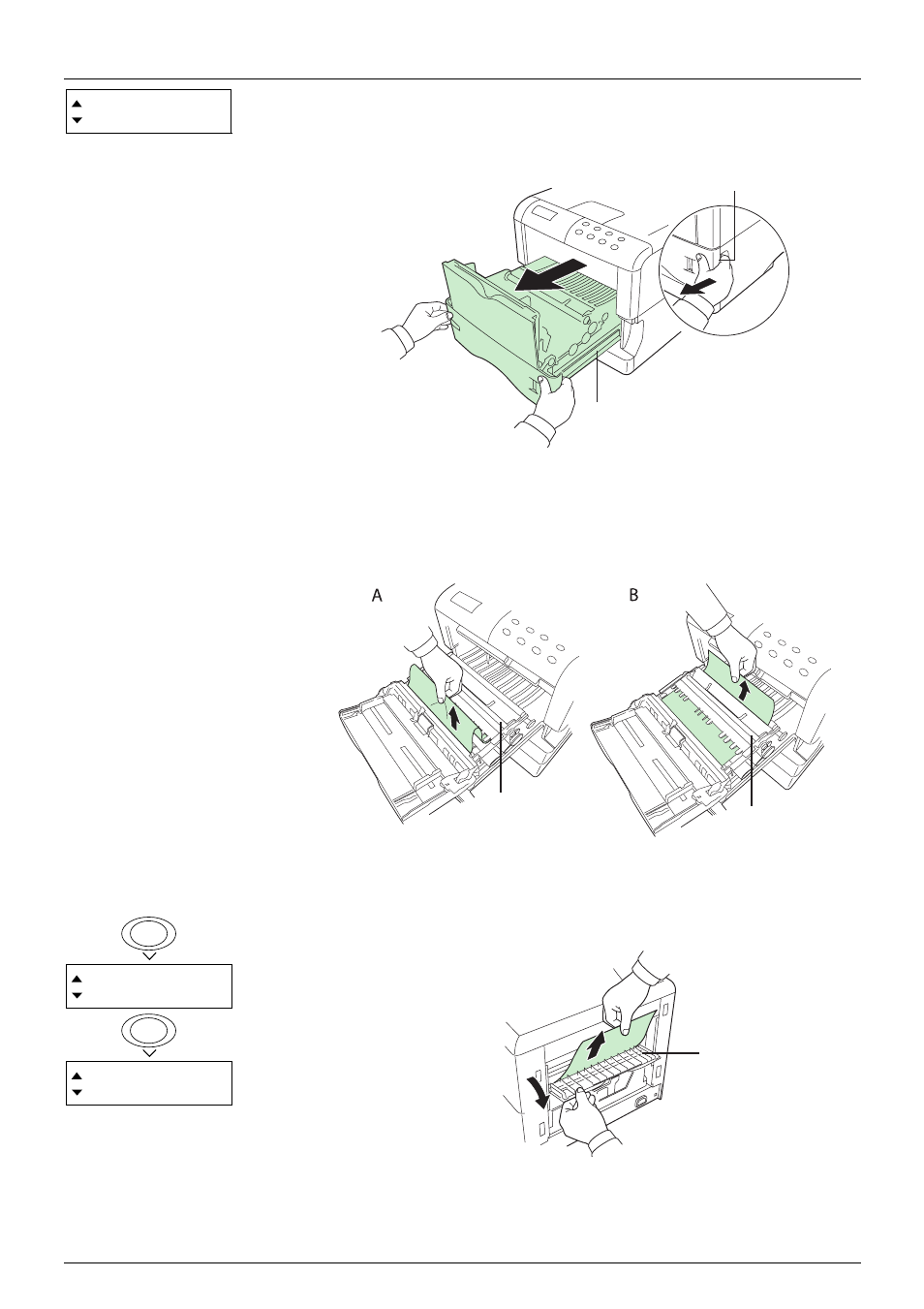

4-14 Papierstau beseitigen
Papier
entfernen. 2. Papierkassette wieder in den Drucker schieben. Am (grünen) Freigabehebel der
Papiertransporteinheit ziehen und die Transporteinheit herausziehen.
Abbildung 4-3
3. Wenn sich Papier vor der Ausrichtwalze gestaut hat, dieses Papier wie in A gezeigt
entfernen. Hat sich Papier unter der Ausrichtwalze gestaut, dieses Papier wie in B
gezeigt entfernen.
Abbildung 4-4
4. Rückwärtige Abdeckung öffnen und das gestaute Blatt herausziehen.
Gestaut. Papier
auch aus der
hint. Abdeckung
entfernen.
Abbildung 4-5
Ausrichtwalze
Ausrichtwalze
(Grüner) Freigabehebel der
Papiertransporteinheit
Papiertransporteinheit
Rückwärtige
Abdeckung
