Kapitel 1 – Bestandteile des Druckers 1-3

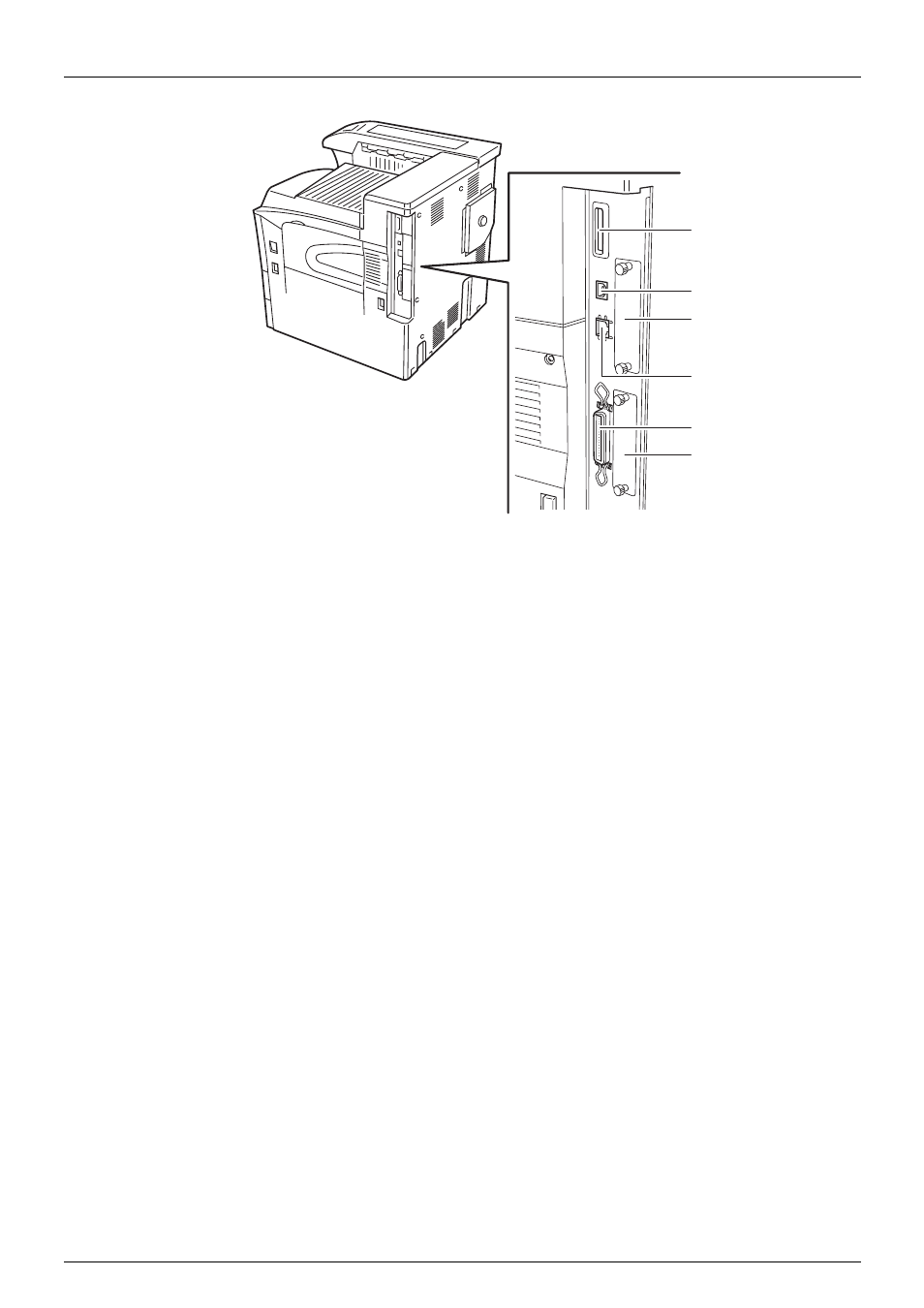

Abbildung 1-3
1 Bedienfeld
Umfasst die Tasten und Anzeigen für die Bedienung des Druckers.
2 Vordere Abdeckung
Muss zum Austauschen des Tonerbehälters oder der Resttonerbox geöffnet werden.
3 Papierkassette 2
Zweite Kassette, fasst ca. 500 Blatt Normalpapier.
4 Papierführung
Auf die Länge des in die Papierkassette einzulegenden Papiers einstellen.
5 Papieranschlag
Hebel festhalten und Papierführung auf die Breite des in die Kassette einzulegenden Papiers ein-
stellen.
6 Papierkassette 1
Erste Kassette, fasst ca. 500 Blatt Normalpapier.
7 Transportgriffe
Für den Transport den Drucker mit mindestens vier Personen an diesen Griffen anheben.
8 Multifunktionskassette (Universalzufuhr)
Zum Drucken kleinerer Formate oder spezieller Druckmaterialien.
9 Netzschalter
Auf Position "EIN" ( I ) setzen, bevor Sie mit dem Drucken beginnen.
10 Obere Druckablage (Face-down)
In diese Ablage werden die Drucke ausgegeben.
11 Tonerbehälter
12 Sperrriegel des Tonerbehälters
Entriegeln, um den Tonerbehälter auszutauschen.
